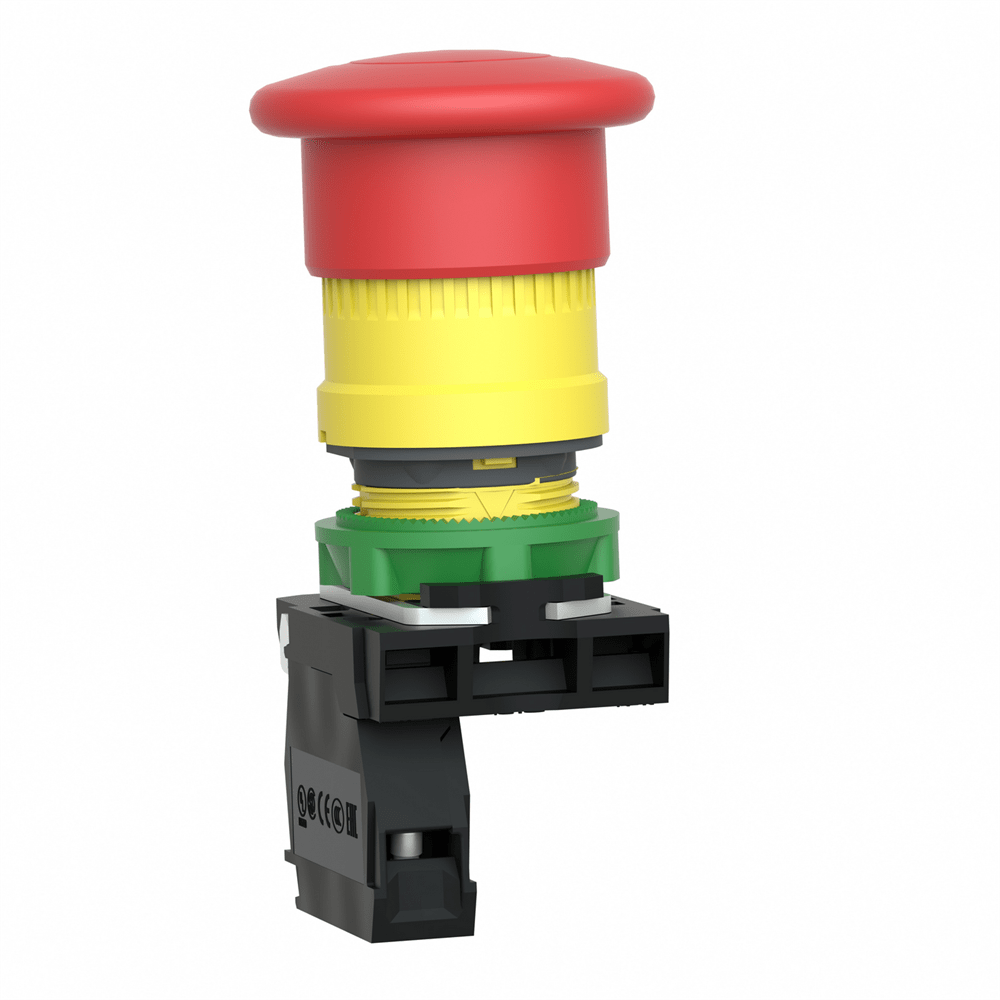

Выключатель кнопочный аварийного останова 240В XB5AT842

Технические характеристики

Серия изделия: Harmony XB5
Тип изделия или компонента: Кнопка аварийной остановки, Кнопка аварийного выключения
Масса нетто: 0,065 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Длина 1 упаковки: 9,5 см
Вес 1 упаковки: 64,0 г
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,1 IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0 60947-5-1
Клеммы подключения: Винтовой зажим = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: IEC 60947-5-4, МЭК 60364-5-53, МЭК 60 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, CSA C22.2 № 14, IEC 60947-5-5, JIS C8201-1
Сертификация изделия: CSA, DNV, BV, в судоходства)
Защитная обработка: TH
Высота: 43 мм
Ширина: 40 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 42
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки 40,0 см
Вес 2 упаковки: 3,127 кг
Глубина: 82 мм
Категория перенапряжения: Класс II в соответствии с IEC 60536
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: 0,8…4,7…4 Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK03 conforming to МЭК 50102
Описание изделия: Полный комплект
Название устройства: XB5<0/Механическая износоустойчивость/0 для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 100000 производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60900-0 DC-13, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/0 60947-5-1 приложение C
Форма головки винта:Крестовой совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоской O 5.5 мм отвертка
Защита от короткого замыкания: 10 А g плавка в 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
[Ith] условный тепловой ток в открытом вык: 10 А в соответствии с IEC 60947-5-1<три/ударность полусинусоидальное ускорение в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Перезагрузка: Нажатие-отпуска
Работа контакта: Медленное размыкание4 мм, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: спусковой крючок и механическая фиксация
Материал обрамления: Темно-серый пластик
Монтажный Круглый
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (11-12)NC
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: 0 в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий 4,3 мм (общий ход)
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m

С согласно МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (11-12)NC
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6)о I 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC ход)
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m

С согласно МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (11-12)NC
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6)о I 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC ход)
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
