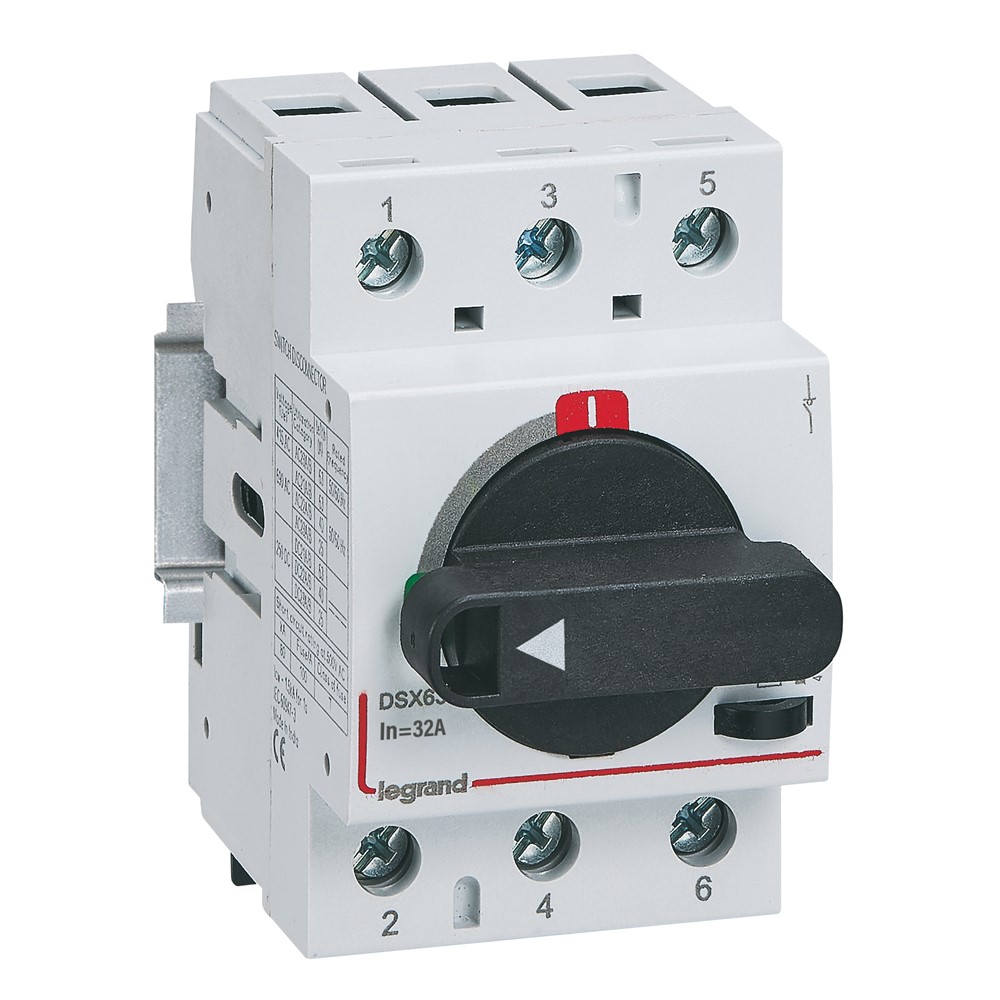

Выключатель-разъединитель 32 А, 3 фазы, DSX SD Legrand 424000

DSX SD 63 – это трёхполюсный выключатель-разъединитель типоразмера 1 (на токи до 63А) на номинальный ток 32А. Устройство предназначено для использования в качестве главного, вспомогательного, сервисного, защитного, предохранительного и аварийного выключателя. Выключатель рассчитан на максимальное рабочее напряжение переменного тока 690 В и постоянного тока 250 В, что делает его универсальным решением для широкого спектра промышленных и энергетических применений, включая цепи постоянного тока.

Изделие соответствует категориям использования IEC 60947-3: AC-20A/B, AC-21A/B, AC-22A/B, AC-23A/B для переменного тока (при 415–500 В), а также DC-20A/B, DC-21A/B, DC-22A/B, DC-23A/B для постоянного тока (при 250 В). Номинальная импульсная выдерживаемая напряжение Uimp составляет 8 кВ, электрическая прочность диэлектрика (50 Гц, 1 мин) – 6 кВ. Способность к включению короткого замыкания Icm – 2,1 кА (пик.), максимальный выдерживаемый пиковый ток – 3 кА. Коротковременный выдерживаемый ток Icw (1 с) – 1,5 кА.

Выключатель оснащён кабельными клеммами, рассчитанными на максимальное сечение провода: 35 мм² для гибкого кабеля и 50 мм² для жёсткого. Потери мощности на полюс при номинальном токе составляют 0,8 Вт. Механическая выносливость – 12 000 циклов, электрическая износостойкость – 2 000 циклов. Номинальная рабочая температура Ta – 40/50 °C, диапазон выдерживаемых температур – от –25 до +70 °C. Корпус имеет степень защиты IP20 (лицевая панель).

Характеристика изделия

Тип устройства: выключатель-разъединитель
Модель: DSX SD 63
Артикул: 424000
Типоразмер: 1 (до 63А)
Количество полюсов: 3
Номинальный длительный ток Iu: 32 А
Максимальная рабочая напряжение Ue (AC): 690 В
Максимальная рабочая напряжение Ue (DC): 250 В
Номинальная импульсная выдерживаемая напряжение Uimp: 8 кВ
Электрическая прочность диэлектрика (50 Гц, 1 мин): 6 кВ
Категории использования (AC): AC-20A/B, AC-21A/B, AC-22A/B, AC-23A/B (415–500 В)
Категории использования (DC): DC-20A/B, DC-21A/B, DC-22A/B, DC-23A/B (250 В)
Способность к включению КЗ Icm: 2,1 кА (пик.)
Максимальный выдерживаемый пиковый ток: 3 кА
Кратковременный выдерживаемый ток Icw (1 с): 1,5 кА
Потери мощности на полюс (при 32А): 0,8 Вт
Механическая выносливость: 12 000 циклов
Электрическая износостойкость: 2 000 циклов
Тип клемм: кабельные
Максимальное сечение (гибкий кабель): 35 мм²
Максимальное сечение (жёсткий кабель): 50 мм²
Номинальная рабочая температура Ta: 40/50 °C
Диапазон рабочих температур: –25 … +70 °C
Степень защиты (IP): IP20 (лицевая панель)
Количество вспомогательных размыкающих контактов: 4
Направление подачи электричества: сверху или снизу
Цвет: серый (RAL 7035)
Габариты (Ш×В×Г): 52,5 × 83 × 67,2 мм
Не содержит галогенов: да
Блокировка: нет (требуется дополнительная рукоятка)
Использование как главного/аварийного/защитного выключателя: да
