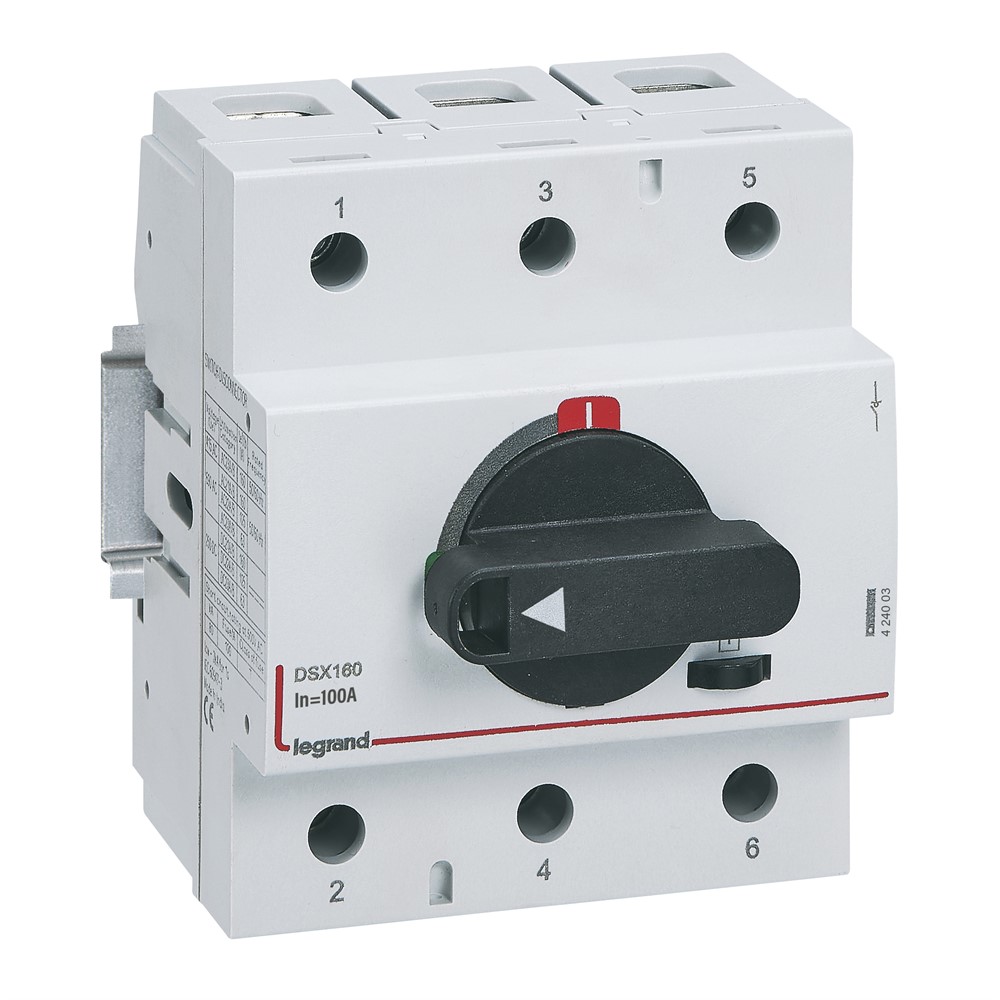

Выключатель-разъединитель 100 А, 3 фазы, DSX SD Legrand 424003

DSX SD 160 – это трёхполюсный выключатель-разъединитель типоразмера 2 (на токи до 160А) на номинальный ток 100А. Устройство предназначено для использования в качестве главного, вспомогательного, сервисного, защитного, предохранительного и аварийного выключателя. Выключатель рассчитан на максимальное рабочее напряжение переменного тока 690 В и постоянного тока 250 В, что делает его универсальным решением для широкого спектра промышленных и энергетических применений, включая цепи постоянного тока.

Изделие соответствует категориям использования IEC 60947-3: AC-20A/B, AC-21A/B, AC-22A/B, AC-23A/B для переменного тока (при 415–500 В), а также DC-20A/B, DC-21A/B, DC-22A/B, DC-23A/B для постоянного тока (при 250 В). Номинальная импульсная выдерживаемая напряжение Uimp составляет 8 кВ, электрическая прочность диэлектрика (50 Гц, 1 мин) – 6 кВ. Номинальная мощность в рабочем режиме AC-23 при 400 В составляет 40 кВт. Способность к включению короткого замыкания Icm – 3,5 кА (пик.), максимальный выдерживаемый пиковый ток – 3,5 кА. Коротковременный выдерживаемый ток Icw (1 с) – 2,5 кА. Условный номинальный ток короткого замыкания Iq – 14 кА.

Выключатель оснащён кабельными клеммами, рассчитанными на максимальное сечение провода: 95 мм² как для гибкого, так и для жёсткого кабеля. Потери мощности на полюс при номинальном токе составляют 3,2 Вт. Механическая выносливость – 7 000 циклов, электрическая износостойкость – 1 000 циклов. Номинальная рабочая температура Ta – 40/50 °C, диапазон выдерживаемых температур – от –25 до +70 °C. Корпус имеет степень защиты IP20 (лицевая панель) и NEMA 1. Габаритные размеры: ширина 81 мм, высота 95 мм, глубина 67,2 мм.

Характеристика изделия

Тип устройства: выключатель-разъединитель
Модель: DSX SD 160
Артикул: 424003
Типоразмер: 2 (до 160А)
Количество полюсов: 3
Номинальный длительный ток Iu: 100 А
Максимальная рабочая напряжение Ue (AC): 690 В
Максимальная рабочая напряжение Ue (DC): 250 В
Номинальная импульсная выдерживаемая напряжение Uimp: 8 кВ
Электрическая прочность диэлектрика (50 Гц, 1 мин): 6 кВ
Категории использования (AC): AC-20A/B, AC-21A/B, AC-22A/B, AC-23A/B (415–500 В)
Категории использования (DC): DC-20A/B, DC-21A/B, DC-22A/B, DC-23A/B (250 В)
Номинальный ток при AC-23 (400 В): 100 А
Номинальная мощность при AC-23 (400 В): 40 кВт
Номинальный ток при AC-21 (400 В): 100 А
Способность к включению КЗ Icm: 3,5 кА (пик.)
Максимальный выдерживаемый пиковый ток: 3,5 кА
Кратковременный выдерживаемый ток Icw (1 с): 2,5 кА
Условный номинальный ток КЗ Iq: 14 кА
Потери мощности на полюс (при 100А): 3,2 Вт
Механическая выносливость: 7 000 циклов
Электрическая износостойкость: 1 000 циклов
Тип клемм: кабельные
Максимальное сечение (гибкий кабель): 95 мм²
Максимальное сечение (жёсткий кабель): 95 мм²
Количество вспомогательных размыкающих контактов: 4
Номинальная рабочая температура Ta: 40/50 °C
Диапазон рабочих температур: –25 … +70 °C
Температура хранения: –25 … +70 °C
Степень защиты (IP): IP20 (лицевая панель)
Степень защиты (NEMA): 1
Направление подачи электричества: сверху или снизу
Маркировка клемм: есть
Тип напряжения: AC/DC
Цвет: серый (RAL 7035)
Ширина: 81 мм
Высота: 95 мм
Глубина: 67,2 мм
Не содержит галогенов: да (EN 50267-2-2)
Блокировка: нет (требуется дополнительная рукоятка)
Использование как главного выключателя: да
Использование как вспомогательного/сервисного: да
Использование как защитного/предохранительного: да
Использование как аварийного выключателя: да
Реверсивный переключатель: нет
