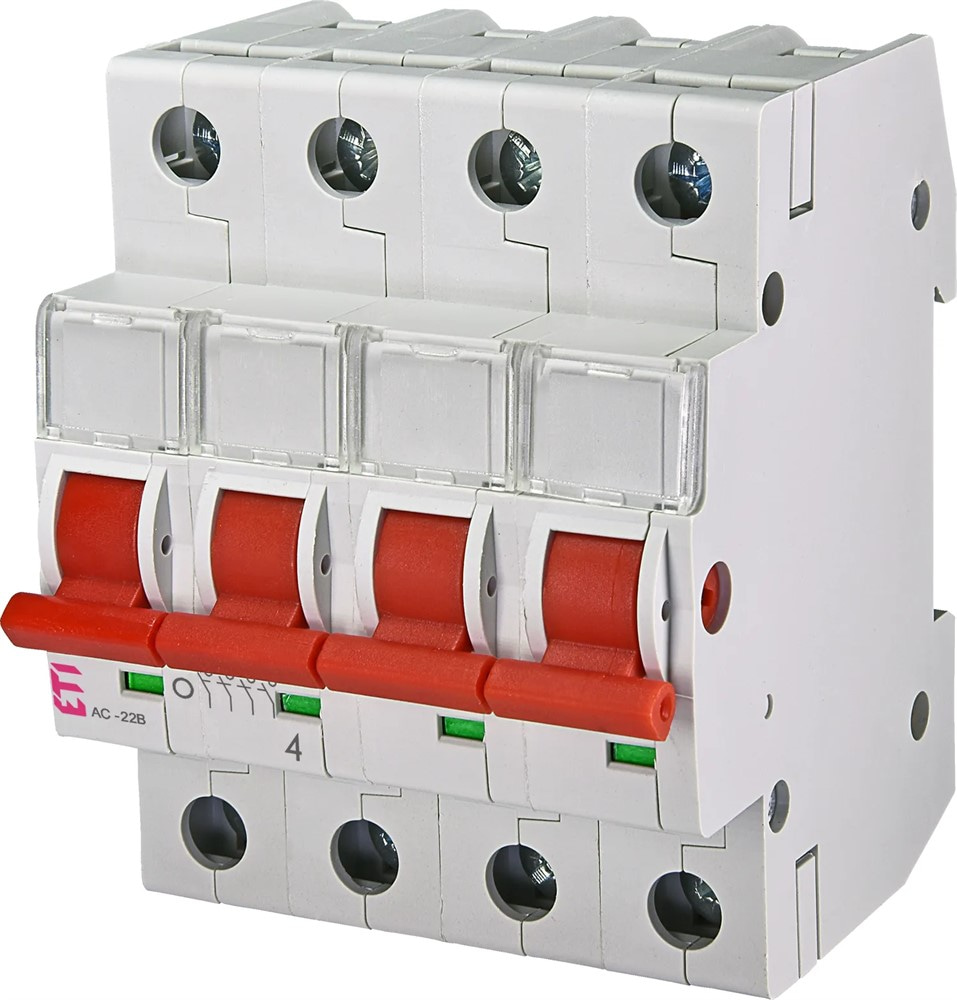

Выключатель нагрузки 4р 63А, SV 463 ETI 2423414

SV 463 4P 63A – это четырёхполюсный выключатель нагрузки (разъединитель) серии SV, предназначенный для коммутации электрических цепей под нагрузкой. Устройство имеет простую и надёжную конструкцию, обеспечивающую долговечную эксплуатацию. Номинальный ток 63А делает его идеальным выбором для вводно-распределительных устройств, щитов управления и промышленного оборудования.

Выключатель соответствует категории применения AC-22B, что означает возможность коммутации смешанных нагрузок, включая индуктивные и резистивные. Номинальная напряжение изоляции Ui составляет 1000 В (AC) и 1500 В (DC), что гарантирует высокий уровень безопасности. Устройство способно выдерживать кратковременный ток 1500 А в течение 1 секунды (Icw) и пиковый ток 2200 А (Icm). Для защиты от короткого замыкания рекомендуется устанавливать перед выключателем предохранитель на 100 А (условный ток КЗ – 4 кА).

Корпус выключателя имеет модульную конструкцию (ширина 1 полюса – 18 мм, общая ширина 4P – 72 мм) и монтируется на DIN-рейку. Подключение проводников сечением до 50 мм² осуществляется с помощью винтовых зажимов M6. Рабочий диапазон температур составляет от –25 до +55 °C. Выключатель соответствует стандартам IEC 60947-3 и EN 60947-3.

Технические характеристики

Тип устройства: выключатель нагрузки (разъединитель)
Количество полюсов: 4P (4 полюса)
Номинальный ток In: 63 А
Номинальное напряжение Un: 400 В AC
Номинальное напряжение изоляции Ui: 1000 В AC / 1500 В DC
Категория применения: AC-22B (коммутация смешанных нагрузок)
Номинальная частота: 50/60 Гц (AC)
Номинальный кратковременно выдерживаемый ток Icw: 1500 А (1 с)
Пиковый ток номинальной включающей способности Icm: 2200 А
Условный ток короткого замыкания: 4 кА (с предохранителем 100 А)
Тип нагрузки: AC-22B, DC-22B
Подключение проводников: до 50 мм² (винтовой зажим M6, PZ2, момент затяжки 3 Нм)
Ширина на полюс: 18 мм
Общая ширина: 72 мм (4 модуля)
Рабочая температура: –25 … +55 °C
Монтаж: DIN-рейка
Стандарты: IEC 60947-3, EN 60947-3
