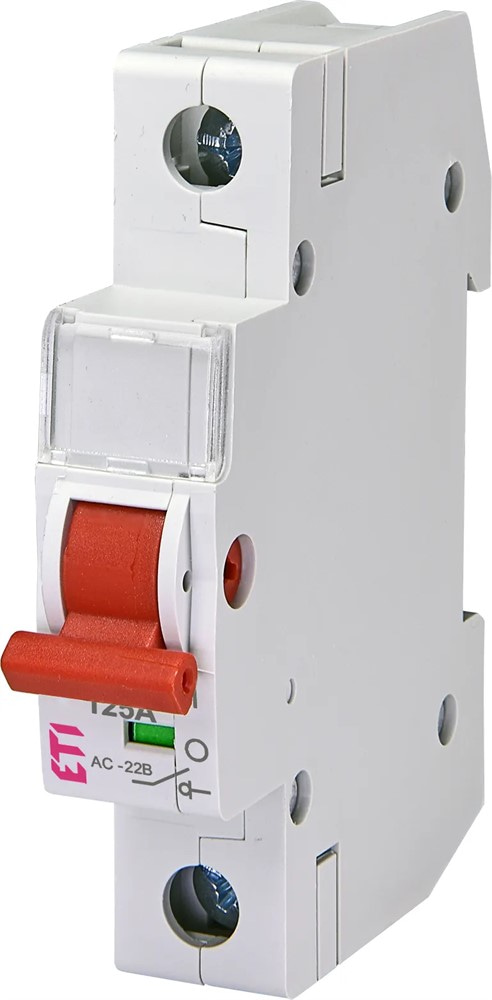

Выключатель нагрузки 1р 125А, SV 1125 ETI 2423117

SV 1125 1P 125A – это однополюсный выключатель нагрузки (разъединитель) серии SV, предназначенный для коммутации электрических цепей под нагрузкой. Устройство имеет простую и надёжную конструкцию, обеспечивающую долговечную эксплуатацию. Номинальный ток 125А делает его идеальным выбором для вводно-распределительных устройств, щитов управления, промышленного оборудования и цепей постоянного тока.

Выключатель поддерживает категории применения AC-22B (коммутация смешанных нагрузок в цепях переменного тока) и DC-22B (для цепей постоянного тока). Номинальное напряжение составляет 230/400 В AC, а также 24 В DC. Номинальное напряжение изоляции Ui – 1000 В AC и 1500 В DC, что гарантирует высокий уровень безопасности. Устройство способно выдерживать кратковременный ток 1500 А в течение 1 секунды (Icw) и пиковый ток 2200 А (Icm). Для защиты от короткого замыкания рекомендуется устанавливать перед выключателем предохранитель на 100 А (условный ток КЗ – 4 кА).

Корпус выключателя имеет модульную конструкцию (ширина 1 полюса – 18 мм) и монтируется на DIN-рейку. Подключение проводников сечением до 50 мм² осуществляется с помощью винтовых зажимов M6. Рабочий диапазон температур составляет от –25 до +55 °C. Выключатель соответствует стандартам IEC 60947-3 и EN 60947-3.

Технические характеристики

Тип устройства: выключатель нагрузки (разъединитель)
Количество полюсов: 1P (1 полюс)
Номинальный ток In: 125 А
Номинальное напряжение Un: 230/400 В AC / 24 В DC
Номинальное напряжение изоляции Ui: 1000 В AC / 1500 В DC
Категория применения: AC-22B, DC-22B
Номинальная частота: 50/60 Гц (AC)
Номинальный кратковременно выдерживаемый ток Icw: 1500 А (1 с)
Пиковый ток номинальной включающей способности Icm: 2200 А
Условный ток короткого замыкания: 4 кА (с предохранителем 100 А)
Подключение проводников: до 50 мм² (винтовой зажим M6, PZ2, момент затяжки 3 Нм)
Ширина: 18 мм (1 модуль)
Рабочая температура: –25 … +55 °C
Монтаж: DIN-рейка
Стандарты: IEC 60947-3, EN 60947-3
