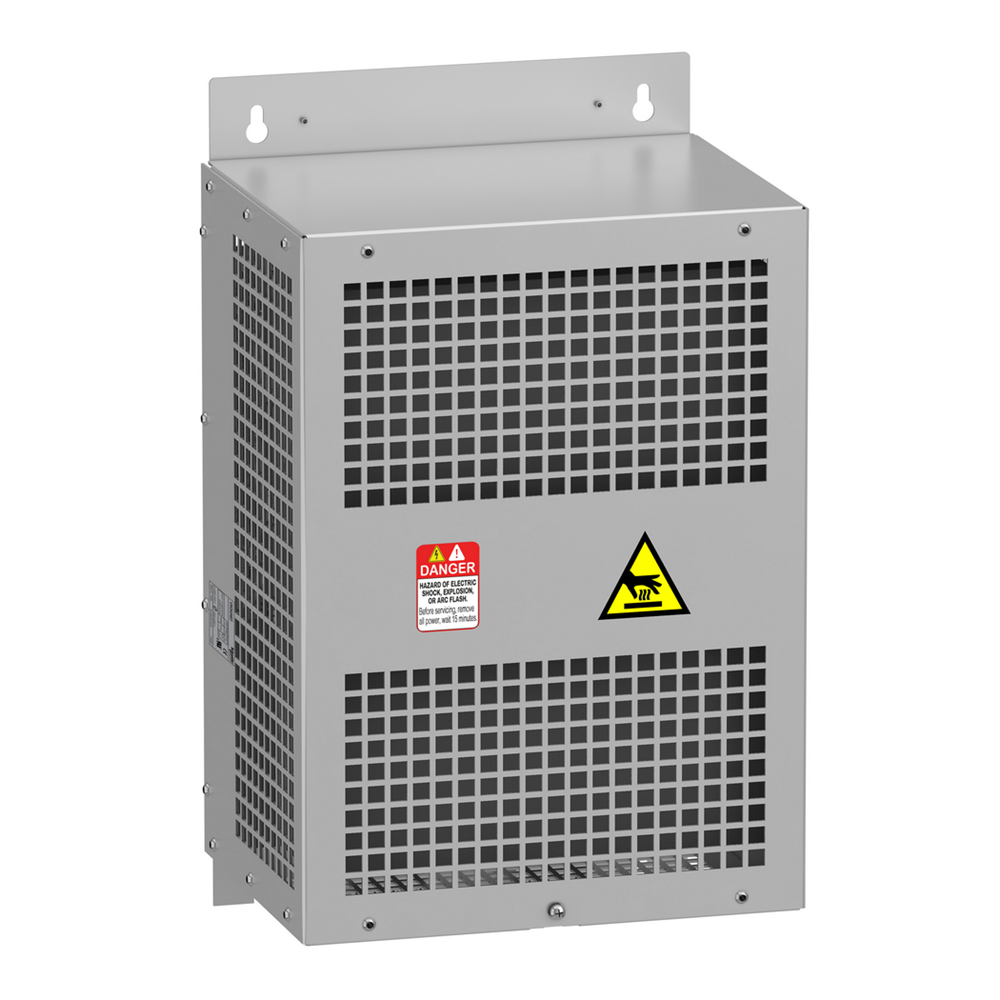

Выходной синусный фильтр IP20 20A VW3A5403

Технические характеристики

Тип изделия или компонента: Синусный фильтр
Совместимость серии: Altivar Process ATV900, Altivar Process ATV600
Масса нетто: 20 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 0
1 упаковки: 38,800 см
Длина 1 упаковки: 58,500 см
Вес 1 упаковки: 28,400 кг
Совместимость продуктов: Преобразователь частоты ATV630 монтаж на стену, двигатель: 7,5 кВт, 380..480 В, кВт, 380..480 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 4 кВт, 200..240 В, Преобразователь частоты ATV650 монтаж на стену, двигатель: 7,5 кВт, 380..480 В, Преобразователь частоты ATV650 монтаж В стену, двигатель. частоты ATV930 монтаж на стену, двигатель: 7,5 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 11 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 4 кВт, 200..240 7,5 кВт, 380..480 В, Преобразователь частоты ATV950 монтаж на стену, двигатель: 11 кВт, 380..480 В
[In] номинальный ток: 25 А
Высота: 530 мм
Ширина: 295 мм
Тип 2 4
Высота 2 упаковки: 105,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 127,000 кг
Глубина: 215 мм
61800-5-1
Степень защиты: IP20, IP21 (с комплектом VW3A53902)
Электрическое соединение: клеммная колодка, максимальное сечение проволоки: 10 мм кв / AWG 8
Относительная влажность: 5…95 % без конденс -40…70 C
Высота над уровнем моря: <= 1000 м без снижения тока, 1000...4000 м с уменьшением тока на 1 % на 100 м
Характеристики внешней среды: Устойчивость к биологическому загрязнению класс 3B1 в соответствии с МЭК 60721-3 к МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S3 в соответствии с МЭК 60721-3-3
Конкретное применение изделия: Выходной фильтр
Частота переключения: 4..8 кГц
Механическая устойчивость: Удары класс 3M4 3M4 в соответствии с МЭК 60721-3-3
Рабочая температура воздуха: 50…60 C (с понижением тока на 1,5 % на C), -15…50 C (без снижения тока)
Максимальное падение напряжения при номинально: 8 %
Допустимое напряжение: 0 Гц
Максимальная длина кабеля двигателя: 1000 м неэкранированный кабель, 500 м экранированный кабель
Тепловые потери: 103 В при 4 кГц
Максимальный ток: 1.20 x номинальный ток (продолжительность = 60 с)
