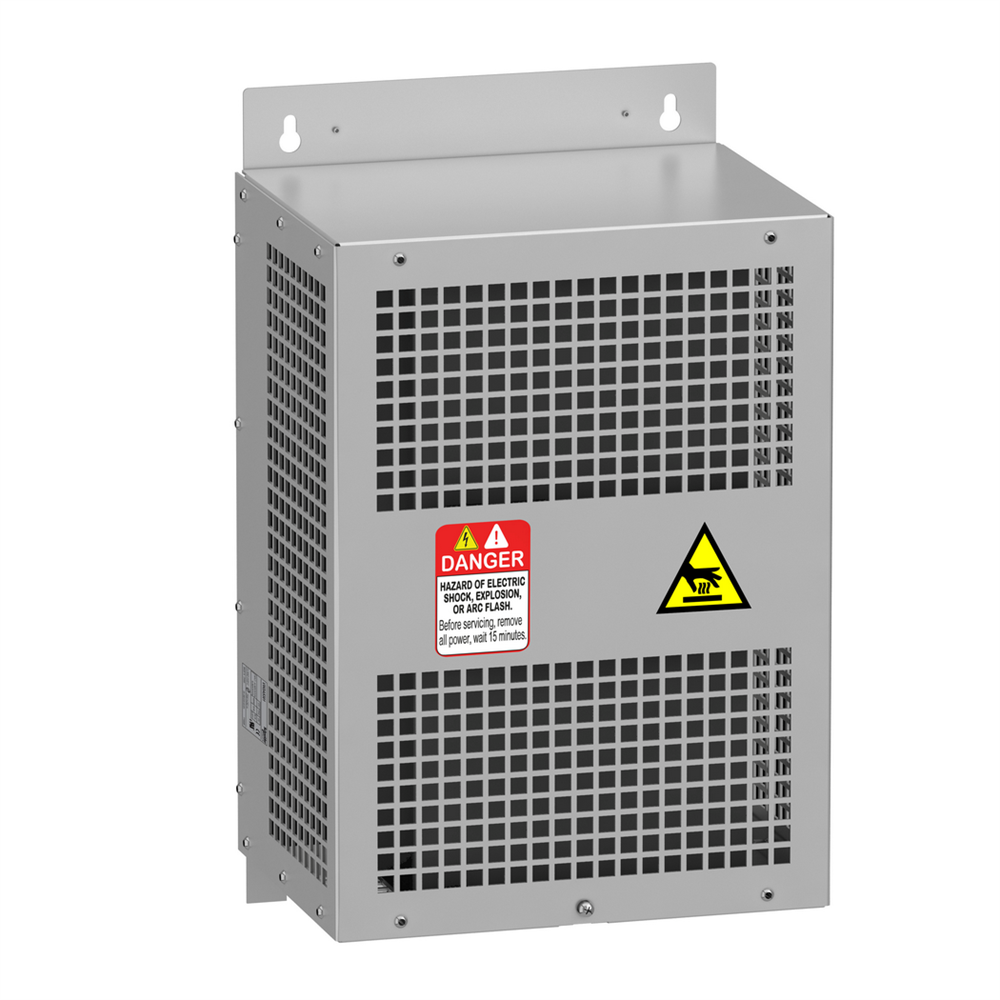

Выходной фильтр dU/dt IP20 15A VW3A5302

Этот фильтр dv/dt представляет собой опцию для частотных преобразователей серии Altivar Process ATV600/ATV900. Его номинальный ток равняется 15А. Он используется в качестве выходного фильтра (между выходным сигналом привода и двигателем) и позволяет вашему частотному преобразователю работать с кабелями двигателя, длина которых превышает максимально разрешенную длину. Его степень защиты IP20. Весит 12 кг. Он используется для ограничения перенапряжения на клеммах двигателя, фильтрации помех и уменьшения тока утечки двигателя на землю.

Технические характеристики

Тип изделия или компонента: Фильтр dv/dt
Совместимость серии: Altivar Process ATV900, Easy Altivar 610, Altivar Process ATV600, Altivar Machine ATV340
Масса нетто: 12 кг
Тип 1 упаковки: P 1
Высота 1 упаковки: 39,0 см
Ширина 1 упаковки: 59,0 см
Длина 1 упаковки: 36,6 см
Вес 1 упаковки: 18,8 кг
Совместимость продуктов: ATV630 преобразователь частоты монтаж на стену. преобразователь частоты монтаж на стену - 4 кВт, 380..480 В, ATV630 преобразователь частоты монтаж на стену - 5,5 кВт, 380..480 В, ATV630 преобразователь частоты монтаж на стену - 1,5 кВт, 200..240 В, ATV630 200..240 В, ATV630 преобразователь частоты монтаж на стену - 3 кВт, 200..240 В, ATV650 преобразователь частоты монтаж на стену - 3 кВт, 380..480 В, ATV650 преобразователь частоты монтаж на стену - 4 кВт, 80 . стену - 5,5 кВт, 380..480 В, ATV610 преобразователь частоты - 3 кВт, 380..415 В, ATV610 преобразователь частоты - 4 кВт, 380..415 В, ATV610 преобразователь частоты - 5,5 кВт, 380..43 кВт, 380..480 В, ATV930 преобразователь частоты монтаж на стену – 4 кВт, 380..480 В, ATV930 преобразователь частоты монтаж на стену – 5,5 кВт, 380..480 В, ATV930 преобразователь частоты монтаж на стену – 3,5 кВт. частоты монтаж на стену - 2,2 кВт, 200..240 В, ATV930 преобразователь частоты монтаж на стену - 3 кВт, 200..240 В, ATV950 преобразователь частоты монтаж на стену - 3 кВт, 380..480 В, ATV950 преобразователь 8 0.0 ATV950 преобразователь частоты монтаж на стену - 5,5 кВт, 380..480 В
[In] номинальный ток: 15 А
Высота: 535 мм
Ширина: 295 мм
Глубина: 215 мм
Степень защиты: IP1 VW3A53902)
Электрическое соединение: Клеммная колодка, максимальное сечение проволоки: 6 мм кв / AWG 10
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: 0...1000 м без снижения тока, 0... 100 м
Конкретное применение изделия: Выходной фильтр
Рабочая температура воздуха: -10…50 C (без снижения тока), 50…60 C (с понижением тока на 1,5 % на C)
Максимальная длина кабеля двигателя: 300 м неэкранированный кабель> 30 4 кГц
необходимое количество: 1
dv/dt: 3000 В/мкс макс. при 200..240 В, 3000 В/мкс макс. при 380..480 максимальная выходная частота преобразователя: 100 Гц
