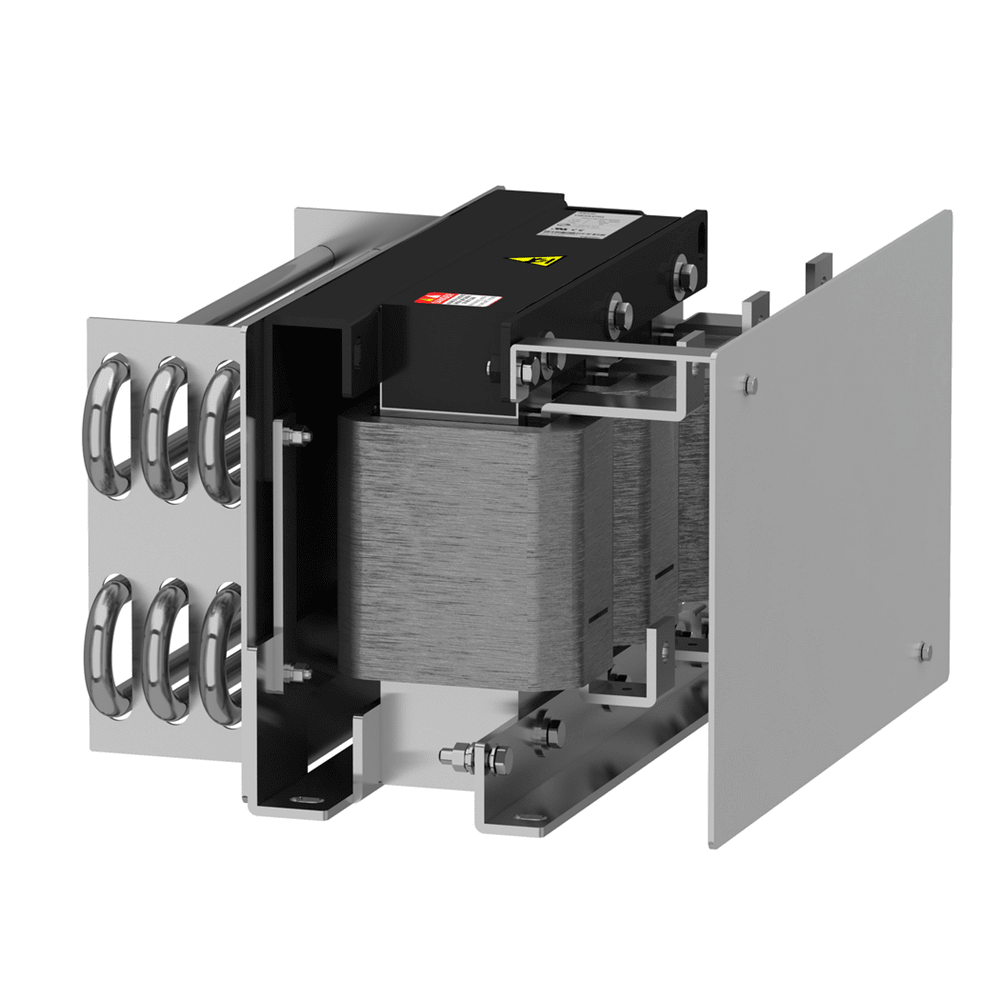

Выходной фильтр dU/dt IP00 300A VW3A5307

Этот фильтр dv/dt представляет собой опцию для частотных преобразователей серии Altivar Process ATV600/ATV900. Его номинальный ток равняется 305А. Он используется в качестве выходного фильтра (между выходным сигналом привода и двигателем) и позволяет вашему частотному преобразователю работать с кабелями двигателя, длина которых превышает максимально разрешенную длину. Его степень защиты IP00. Весит 40 кг. Он используется для ограничения перенапряжения на клеммах двигателя, фильтрации помех и уменьшения тока утечки двигателя на землю.

Технические характеристики

Тип изделия или компонента: Фильтр dv/dt
Совместимость серии: Easy Altivar 610, Altivar Process ATV900, Altivar Process ATV600
Масса нетто: 40 кг
Тип 1 упаковки: PCE
Количество единиц в 1 43,500 см
Ширина 1 упаковки: 45,000 см
Длина 1 упаковки: 79,000 см
Вес 1 упаковки: 53,000 кг
Совместимость продуктов: ATV630 преобразователь частоты монтаж на стену - 110 кВт. частоты монтаж на стену - 132 кВт, 380..480 В, ATV630 преобразователь частоты монтаж на стену - 160 кВт, 380..480 В, ATV630 преобразователь частоты монтаж на стену - 55 кВт, 200..240 В, ATV637 преобразователь 200..240 В, ATV610 преобразователь частоты - 110 кВт, 380..415 В, ATV610 преобразователь частоты - 132 кВт, 380..415 В, ATV610 преобразователь частоты - 160 кВт, 380..415 В, кВт 380..480 В, ATV930 преобразователь частоты монтаж на стену - 132 кВт, 380..480 В, ATV930 преобразователь частоты монтаж на стену - 160 кВт, 380..480 В, ATV930 преобразователь частоты монтаж на стену - 55 кВт. частоты монтаж на стену - 75 кВт, 200..240 В
[In] номинальный ток: 305 А
Высота: 360 мм
Ширина: 420 мм
Глубина: 270 мм
Степень защиты: IP00
Электрический проволока: 300 mm? / 500 kcmil
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: 0...1000 м без снижения тока, 1000...4000 м с уменьшением тока на 1 % на 100 м
Кон/ -10…50 C (без снижения тока), 50…60 C (со снижением тока на 1,5 % на C)
Максимальная длина кабеля двигателя: 500 м неэкранированный кабель, 300 м экранированный кабель
Тепловые потери: 287 В при 4 кГц
