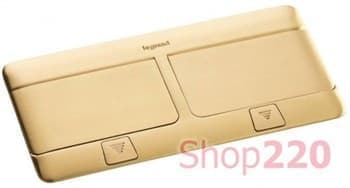

Выдвижной люк для розеток, 8 модулей, латунь, 54018 Legrand

Выдвижной люк для розеток, 8 модулей, латунь, 54018 Legrand
Артикул:
54018
Ед. измерения:
шт
Есть в наличии
Количество:


Внимание! Раздаем скидки всем желающим!
Розетки и выключатели Legrand, Schneider Electric -20% от цен сайта, теплый пол и обогреватели -15% от цен сайта и др.
Подробнее здесь..

Выдвижной лючок для напольной и настольной установки розеток 54018 Legrand имеет 8 модулей (2х4 модуля). В него можно установить механизмы розеток и выключателей серии Legrand Mosaic. Механизмы в комплект поставки лючка не входят - лючок поставляется неукомплектованным. Блок с розетками плавно открывается после нажатия на кнопку.

Лючок может быть установлен в любой тип пола, а также мебель. Установка в пол возможна только в помещениях без влажной уборки. Корпус лючка стойкий к коррозии и изменениям температуры, огнестойкий, не содержит вредных галогенов. Глубина лючка составляет 57 мм.

Характеристики лючка 54018 Legrand

Группа изделия: Встраиваемые розеточные блоки
Количество модулей: 8
Степень защиты от влаги и пыли: IP 40
Степень защиты от ударов: IK 07
Материал корпуса: металл латунь
Цвет: латунь
Артикул: 54018
Производитель: Legrand (Легранд, Франция)

Габаритные размеры лючка в пол

Установочные размеры лючка для напольной и настольной установки приведены на рисунке ниже. Главной особенностью является небольшая глубина установки люка - 57 мм.

Габаритные размеры лючка в пол



Размеры крышки лючка

Размеры крышки лючка



Использование розеток в лючках при различных материалах пола

Возможность выдерживать сильные и слабые токи

Пример монтажа выдвижного лючка в стол

Шаг 1. Вырезать в столешнице отверстие необходимых размеров

Шаг 2. Установить скобы для монтажа лючка

Шаг 3. Выполнить электрическое подключение розеток к сети

Шаг 4. Вставить лючок с розетками в отверстие в столешнице

Шаг 5. Затянуть винты крепления лючка к скобам

Шаг 6. Проконтролировать крепление лючка снизу столешницы

Шаг 7. Общий вид смонтированного закрытого лючка

Шаг 8. Общий вид смонтированного открытого лючка







Пример монтажа выдвижного лючка в стол из ДСП с помощью коробок

Шаг 1. Вырезать в столешнице отверстие необходимых размеров, установить в него металлическую монтажную коробку и закрепить ее с помощью саморезов.

Шаг 2. Защелкнуть модули 45х45 в лючок, выполнить подключение электрических и информационных розеток. Вставить лючок в коробку и закрепить его с помощью винтов, входящих в комплект поставки.

Шаг 3. Проверить плавность хода крышки лючка, отсутствие трения и др. При наличии подобных дефектов монтажа устранить их.



Пример монтажа выдвижного лючка в пол

Шаг 1. Сделать выемку в полу необходимых размеров. Завести кабели в монтажную коробку и закрепить коробку с помощью строительного раствора.




Шаг 2. Защелкнуть модули 45х45 в лючок, выполнить подключение электрических и информационных розеток к приходящим и отходящим кабельным линиям.


Шаг 3. Вставить лючок в коробку и закрепить его с помощью винтов, входящих в комплект поставки.



Шаг 4. Проверить плавность хода крышки лючка, отсутствие трения и др. При наличии подобных дефектов монтажа устранить их.

  • Способ монтажа
    В пол, В столешницу
  • Колличество модулей
    8 модулей
  • Производитель
    Legrand (Франция)
  • Цвет
    Латунь
  • Материал
    Металл
  • Степень защиты
    IP 40
