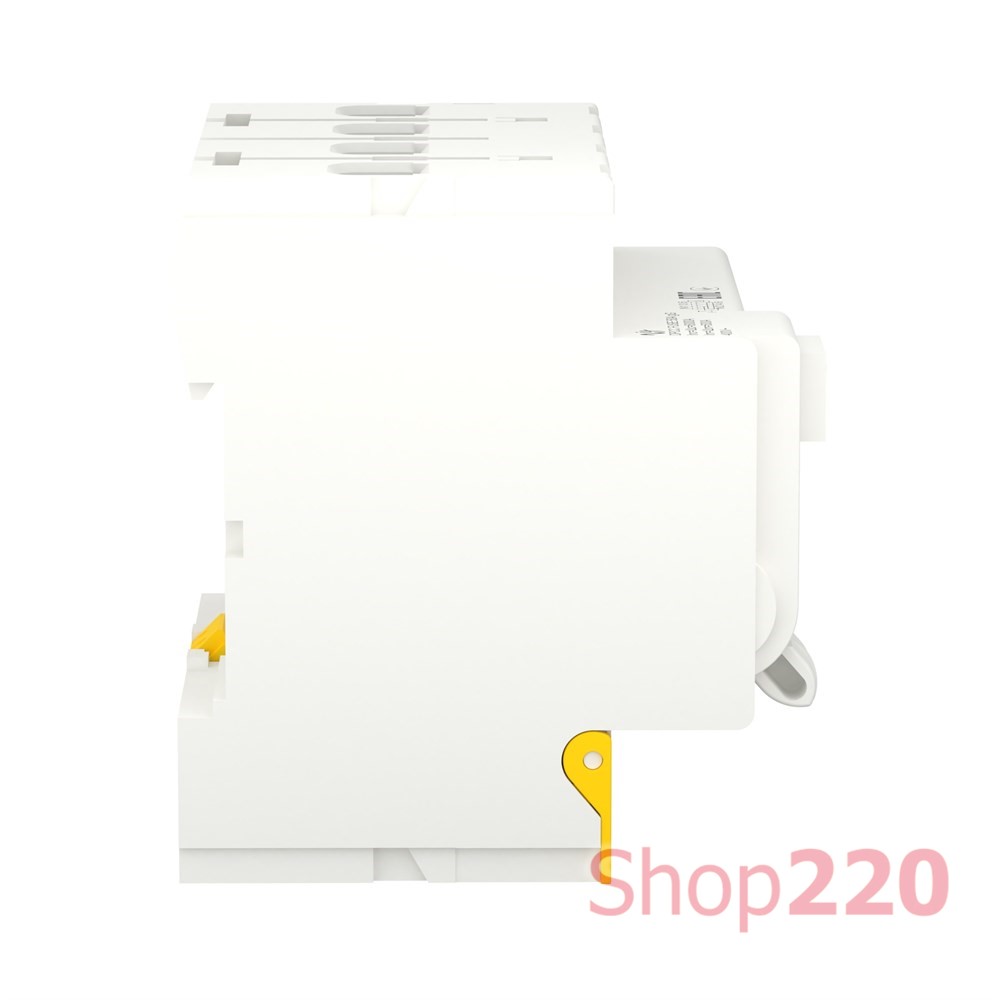

УЗО 63А, 30 мА, 4 полюса, Resi9 R9R51463 Schneider Electric

Измеряя разницу силы тока между проводником под напряжением и нулевым проводником, дифференциальный выключатель нагрузки (УЗО) фактически обнаруживает ток, протекающий не по рабочему нулевому проводнику, а, в частности, через тело человека. Если этот ток достигает указанного на устройстве порога, дифференциальный выключатель нагрузки выключается в течение нескольких миллисекунд, предупреждая таким образом телесные повреждения или более тяжелые последствия. Телесные повреждения становятся серьезными, когда сила тока превышает 40 - 50 мА в течение одной секунды. Теоретически, сила тока, проходящего через человеческое тело, достигает 220 мА и более, когда человек касается проводника под напряжением 230 В в условиях сухой среды.

Функции УЗО:

• Защита от поражения электрическим током в случае прямого контакта (у 30 мА устройств)
• Защита установок от пробоя изоляции (300 мА);
• Защита установок от пожара (300 мА).

Характеристики УЗО Resi9 Schneider Electric

Номинальное напряжение на полюс: 230В, 50 Гц переменного тока
Номинальный ток: 63 А
Ток утечки: 30 мА
Тип: АС
Количество полюсов: 4
Количество занимаемых модулей в щите: 4
Принцип срабатывания: электромеханический
Электрическая износостойкость: 10 000 циклов
Механическая износостойкость: 20 000 циклов
Условный номинальный ток короткого замыкания с автоматическим выключателем: равный отключающей способности автоматического выключателя
Напряжение изоляции: 440 В переменного тока
Сечение подключаемого кабеля: см. таблицу ниже
Рабочая температура: от -5 до +40 °C
Длина зачистки проводов: 15 мм
Степень защиты IP: IP20 (в соответствии с МЭК 60529)
Класс изоляции: II
Подвод кабелей: сверху либо снизу
Серия: Resi9
Производитель: Schneider Electric

Сечение подключаемых проводов

Габаритные размеры 2-х и 4-х полюсных УЗО серии Resi9

Крепление на 35мм дин-рейку. Любое положение установки
