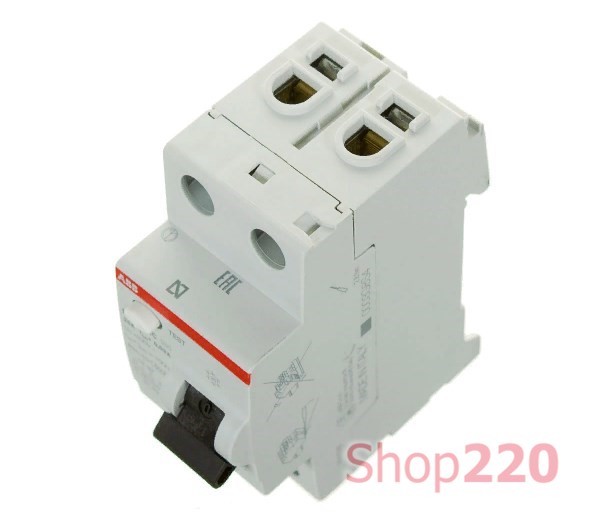

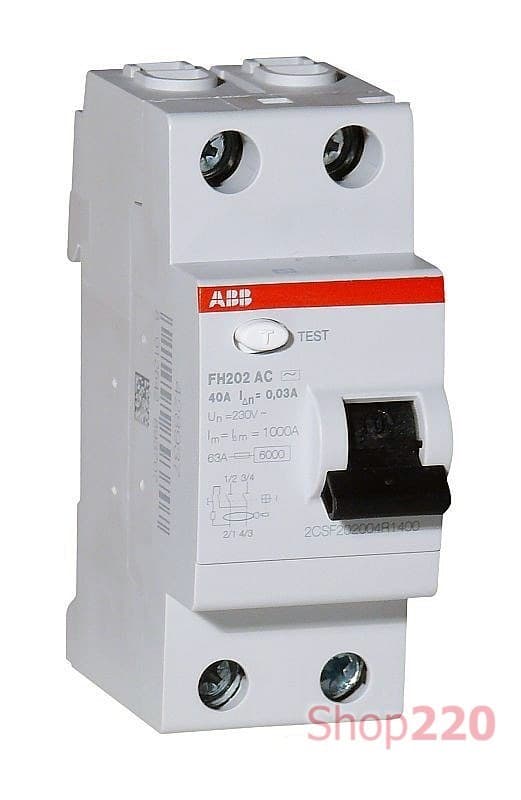

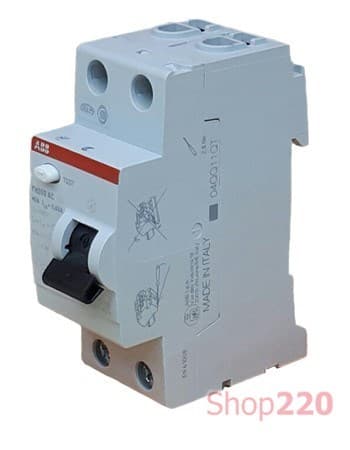

УЗО 25А, 30мА, 2 полюса, тип АС, ABB FH202AC-25/0,03

Устройство защитного отключения ABB начальной серии Basic M применяется в электрических сетях для защиты от поражения электротоком утечки на землю через косвенный либо прямой контакт человека с частью электрического оборудования, оказавшейся под напряжением. Таким образом, УЗО обеспечивает защиту людей от токов замыкания на землю. Оно соответствует стандарту ДСТУ IEC 60898-1:2005 и может работать при температурах от -25 С до +55 С. Механический срок службы УЗО ABB Basic M составляет 5000 циклов, а электрический - 2000 циклов.

Характеристики УЗО 25А, 30 мА, 2 полюса, тип АС, ABB FH202AC-25/0,03

Серия оборудования: basic M, модульное оборудование на токи до 63А
Номинальное напряжение сети: 230 В~
Частота сети: 50 Гц
Номинальный ток: 25 А
Количество полюсов: 2
Количество занимаемых модулей на дин-рейке (17,5мм): 2
Ток утечки: 30мА
Тип: АC (реагирует на дифференциальный переменный токи утечки)
Принцип срабатывания: электромеханический
Сечение присоединяемого проводника:

• жесткий кабель 1–35 мм²
• гибкий кабель 1–25 мм²

Электрическая износостойкость: 2 000 циклов
Механическая износостойкость: 5 000 циклов
Температура эксплуатации: - 25 С ... + 55 С
Класс защиты IP40
Сертификат: ДСТУ, CE
Артикул: FH202AC-25/0,03
Код заказа: 2CSF202002R1250
Производитель: ABB (АББ, Швейцария)

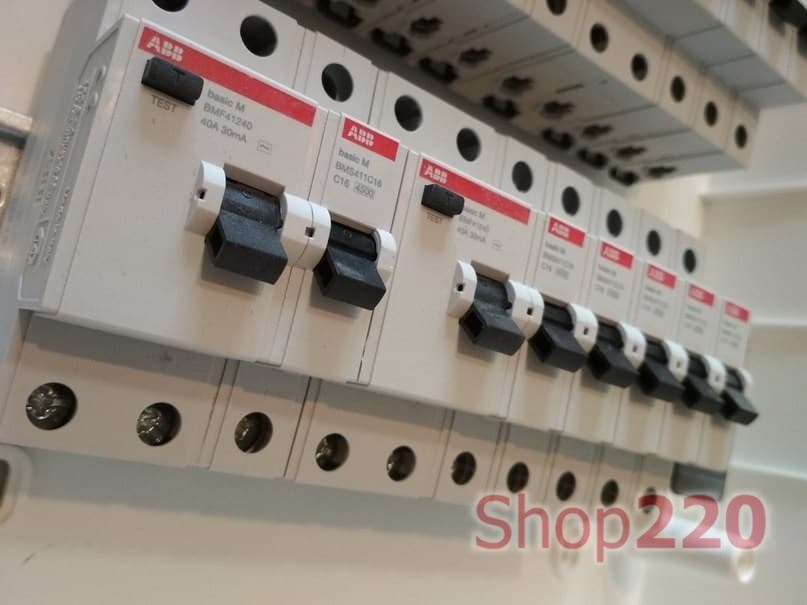

Пример схемы электроснабжения небольшой квартиры с использованием УЗО изображен на фото ниже.
