УЗО 25 A, 30 мA, тип AC, 2 полюса, CD226J Хагер

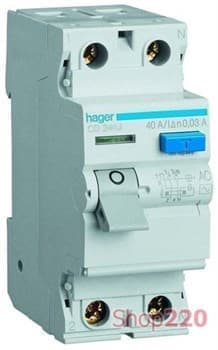

Внешний вид и описание основных особенностей устройств защитного отключения (УЗО) Hager представлен на рисунке:



Двухполюсное УЗО 25 А 30 мА, тип AC Hager CD226J обеспечивает защиту человека и животных от поражения электрическим током при прямом прикосновении к токоведущим частям электроустновки, находящихся под напряжением, а также при косвенном прикосновении (например к корпусу электроприбора) из-за повреждения основной изоляции токоведущих частей. УЗО, как и все модульное оборудование защиты Hager, производится на современном заводе в г. Оберней (Франция). Соответствие европейским стандартам: DIN EN 61008-1 VDE 0644 часть 10 + 11.

Цена, купить УЗО 25 А 30 мА, тип AC Hager CD226J со склада в Киеве с доставкой во все города Украины (Днепропетровск, Донецк, а также Харьков, Львов, Одессу и др.). Функция УЗО может быть интегрирована в автоматический выключатель. В этом случае получаем устройство "2 в 1" - дифференциальный автоматический выключатель. Официальный сайт производителя.


Характеристики УЗО 25 А Hager:

Номинальное напряжение сети: 230 В
Частота сети: 50 / 60 Гц
Номинальный ток устройства: 25 А
Ток утечки: 30 мА
Количество полюсов: 2
Занимаемое место на дин-рейке: 2 модуля (17,5 мм)
Тип: АC (реагирует на переменный диф. ток утечки)
Артикул: CD226J
Производитель: Hager (Хагер, Германия)

Дополнительные свойства УЗО Hager:

Сечение подключаемых проводов: монолитных - до 25 мм кв, многопроволочных - до 16 мм кв
Чувствительность к импульсному току и устойчивость к ударному току до 250 А
Отключающая способность (с автоматическим выключателем): 6000 А
Имеет защиту от прикосновения к токоведущим частям
Температура эксплуатации: -25 С ... +45 С

Принцип действия УЗО показан на рисунке:



I1 - ток на ВХОДЕ потребителя
I2 - ток на ВЫХОДЕ потребителя
Id - ток утечки
Ic - ток, проходящий через тело человека при касании корпуса электроустановки, находящегося под напряжением
Rа - сопротивление заземления

Устройство защитного отключения имеет магнитную цепь в виде кольцевого сердечника. Вокруг него проходит цепь основного тока. Его вторичная обмотка питает реле. При прямом либо косвенном касании на стороне потребителя возникает ток утечки и векторное равновесие нарушается. По измерительной обмотке начинает течь ток IΔr, который пропорционален току утечки. Реле срабатывает и отключает участок защищаемой цепи.

Установка УЗО. Рекомендации где устанавливать УЗО, что защищать с помощью УЗО, установка УЗО в квартире, частном доме и коттеджах изображены на рисунке.



Область применения устройств защитного отключения согласно европейского стандарта DIN VDE0100:

Ванные комнаты и душевые - защита от тока утечки обязательна
Бассейны (закрытые и открытые) - защита от тока утечки обязательна
Фонтаны - защита от тока утечки обязательна
Влажные и сырые помещения - защита от тока утечки обязательна
Жилые комнаты и помещения - защита от тока утечки рекомендуется
