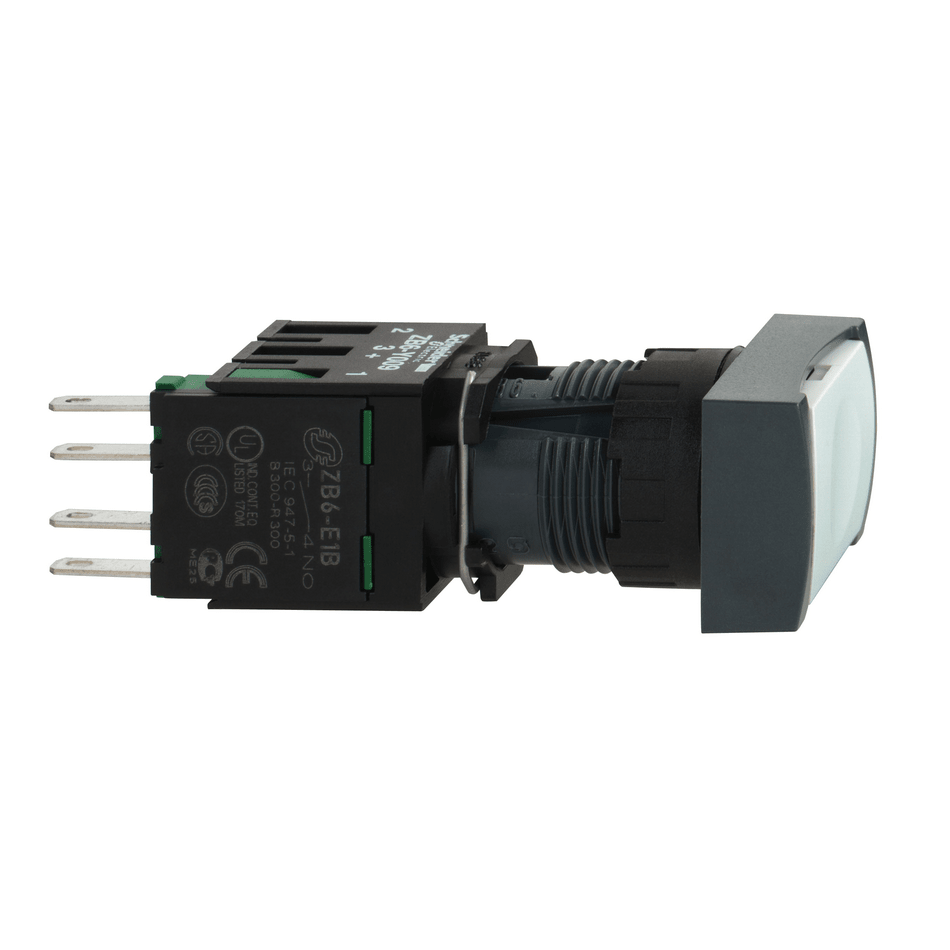

Устройство серии XB6 XB6DA11B

Технические характеристики

Серия продукта: Harmony XB6
Тип изделия или компонента: Кнопка в комплекте
Масса нетто: 0,019 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,1 см
Длина 1 упаковки: 12,8 см
Вес 1 упаковки: 14,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
EN/IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 120 В, AC-15, B300 в соответствии с EN/IEC 60947-5-1, 1,5 А в 240 В, AC-15, B300 в соответствии с EN/IEC 60942-5 DC-13, R300 в соответствии с EN/IEC 60947-5-1, 0,22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 Клеммы подключения: Соединители Faston, размер соединения: 2.8 x :C. 60947-5-1, JIS C 4520, CSA C22.2 № 14, EN/IEC 60947-1, JIS C 852, EN/IEC 60947-5-5, UL 508
Сертификация изделия: CSA, UL, CCC, GOST
обработка: TC
Тип 2 упаковки: S01
Количество единиц в 2 упаковке: 60
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 15,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки окружающей среды: -25… 70 C
Степень защиты: IP65 в соответствии с МЭК 60529
Название устройства: XB6
Механическая износостойкость: 2000000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 1000000 циклов, AC-15 на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13 на 0 нагрузка: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Защита от короткого замыкания: 6 А плавкая вставка тип gG
Виброустойчивость: +/- 3 мм (f= 2…500 Гц) в соответствии с МЭК 60068-2-6, 5 gn 60068-2-6
Тип контакта и соединения: 1 нормально открытый
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полу 60068-2-27
Класс защиты от поражения электрическим стру: Класс II в соответствии с IEC 61140
Работа контакта: Медленное размыкание
Профиль устройства управления: Белый скрытый, без маркировки
Степень защиты NEMA: NEMA 13 в соответствии с UL 50, UL 5 50, NEMA 13 в соответствии с CSA C22.2 № 94, NEMA 4 в соответствии с CSA C22.2 № 94, NEMA 4X в соответствии с CSA C22.2 № 94
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма:возврат пружины
Материал обрамления: Пластик
Монтажный диаметр: 16 мм
Форма головки сигнального блока: Прямоугольный
Принудительное размыкание: С согласно МЭК 60947-5-1 приложение K
Габаритная ширина CAD: 24 мм мм
Габаритная глубина CAD: 57 мм
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Электрическая надежность: ? = 10exp(-8) на 5 В и 1 мА с уровнем достоверности 4-90 Рабочий ход: 1 мм (НЕ изменяет электрическое состояние), 3,5 мм (общий ход)
Усилие срабатывания: 3,5 Н НЕ изменяет электрическое состояние
