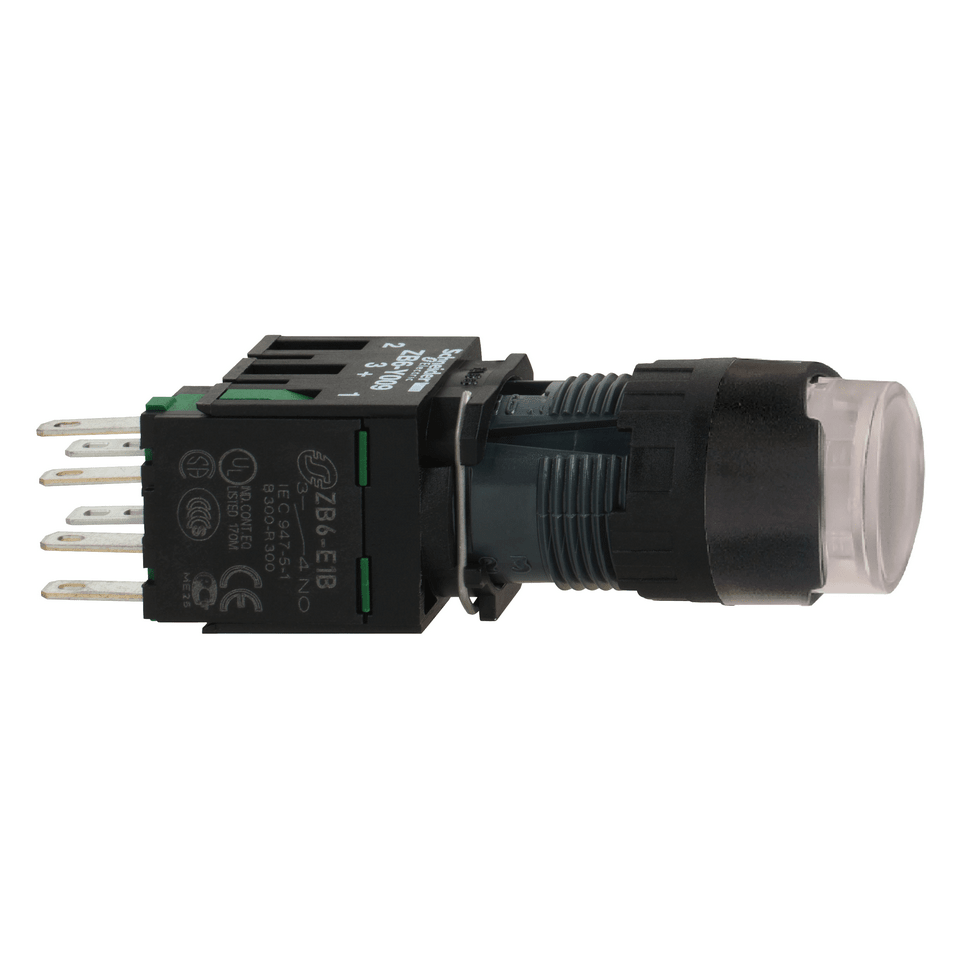

Устройство серии XB6 XB6AW1B1B

Технические характеристики

Серия продукта: Harmony XB6
Тип изделия или компонента: В комплекте кнопка с подсветкой
Масса нетто: 0,022 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 0,0 см
Длина 1 упаковки: 8,0 см
Вес 1 упаковки: 14,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3) в соответствии с EN/IEC 6090000 кВ в соответствии с EN/IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 120 В, AC-15, B300 в соответствии с EN/IEC 60947-5-1, 1,5 А в 240 В, AC-15, B300 в соответствии с EN/IEC 5-1 DC-13, R300 в соответствии с EN/IEC 60947-5-1, 0,22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 Клеммы подключения: Соединители Faston, размер соединения: 2.8 x 0,2 x 2:8 x 2:8 x 2:8 x 0:2. EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C 852, EN/IEC 60947-5-5, CSA C22.2 № 14
Сертификация изделия: GOST, CSA, UL, CCC
Рабочее положение: Любая 2 упаковки: S01
Количество единиц в 2 упаковке: 60
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 15,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 900,0 г/0 C
Степень защиты: IP65 в соответствии с МЭК 60529
Название устройства: XB6
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15 на 230 В, производительность < 0 60947-5-1 приложение C, 1000000 циклов, DC-13 на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Устойчивость к электростатическому разряду: 6 кВ 61000-4-2, 8 кВ Через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м в соответствии с МЭК 61000-4-3
[Us] номинальное напряжение питания: 12...24 6…30 В переменный/постоянный ток
Защита от короткого замыкания: 6 А плавкая вставка тип gG
Виброустойчивость: +/- 3 мм (f= 2…500 Гц) в соответствии с МЭК 60068-2-6, 5 gn (f= 2…508 Г2) Потребление тока: 15 мА
Тип контакта и соединения: 1 нормально открытый
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) 60068-2-27
Класс защиты от поражения электрическим стру: Класс II в соответствии с IEC 61140
Работа контакта:Медленное размыкание
Тип сигнализации: Постоянный
Профиль устройства управления: Белый скрытый, без маркировки
Степень защиты NEMA: NEMA 13 в соответствии с UL 50, NEMA 4 в соответствии с UL 50, NEMA 4X в соответствии с UL 50, NEMA 13 в соответствии с CSA C2 C22.2 № 94, NEMA 4X в соответствии с CSA C22.2 № 94
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Пластик
Монтажный диаметр: 16 мм
Форма/голова СВЕТДИОДНЫЙ
Цоколь лампы: Встроенный светодиод
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Габаритная ширина CAD: 18 мм
Габаритная высота CAD: 18 мм
Габарит n°1: (13-14)NO
Продажа неделимым количеством: 1
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4
Электрическая надежность: ? = 10exp(-8) на 5 В и 0 мС с 9 60947-5-4
Электромагнитная эмиссия: Класс B в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ прямой контакт в соответствии с МЭК 61000-4-5, 2 кВ через воздух в соответствии с МЭК 61000-4-5
Рабочее (общий ход)
Усилие срабатывания: 3,5 Н НЕ изменяет электрическое состояние
