Устройство плавного пуска 88A 208-600В ATS22, байпас, управление 220В ATS22D88S6

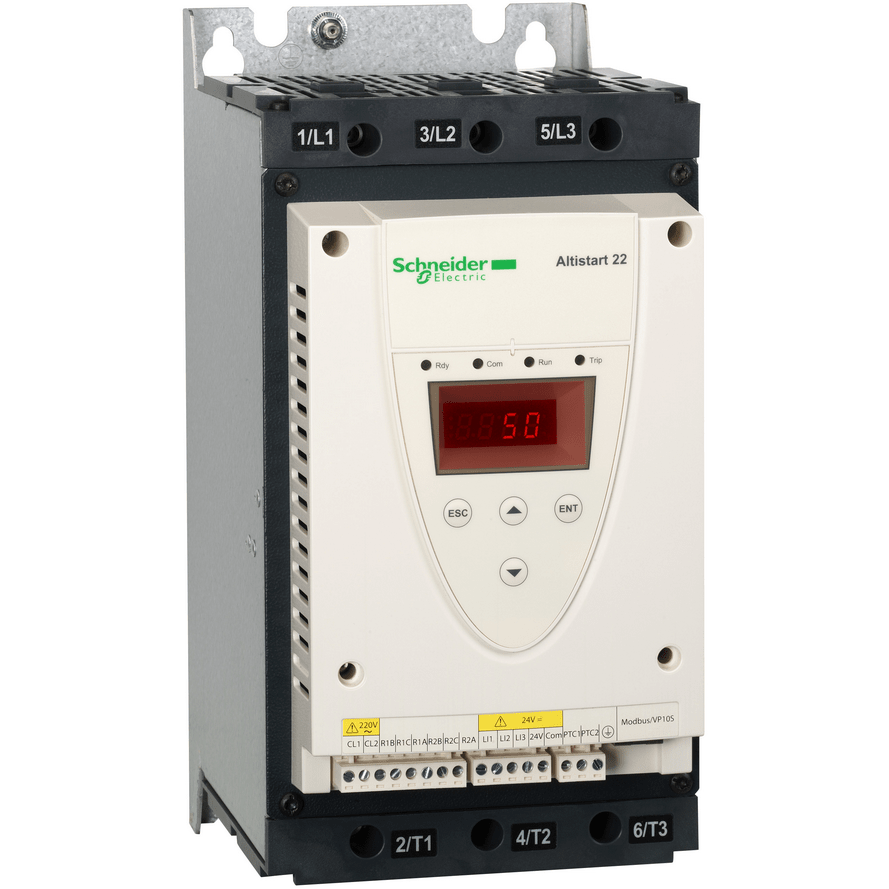

Устройство плавного пуска Altistart 22 может питать 3-фазные асинхронные двигатели при подключении в месте разрыва сетевых линейных проводников. Он имеет номинальный ток 88 А, номинальную мощность от 22 кВ до 55 КВт и номинальное напряжение от 230 В до 500 В переменного тока. Он предназначен для простых и сложных машин, таких как центробежные и поршневые насосы, вентиляторы, винтовые компрессоры и транспортно-разгрузочное оборудование. Тонкий форм-фактор повышает универсальность, позволяет монтировать в рамы любых машин. Он имеет встроенный байпас, что уменьшает шум и рассеяние тепла. Совместимость с программным обеспечением SoMove позволяет легко переносить конфигурации и настройки, то есть можно быстро установить запчасти. Он обеспечивает плавный запуск вашего оборудования, избегая механических нагрузок и продлевая срок службы.

Технические характеристики

Серия продукта: Altistart 22
Тип изделия или компонента: Устройство плавного пуска (ППП)
Масса нетто: 12 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 35,0 см
Длина 1 упаковки: 36,0 см
Вес 1 упаковки: 8,34 кг
Гарантия: 18 месяцев
Установленное оборудование: 31
Стандарты: МЭК 60947-4-2
Сертификация изделия: CCC, GOST, Вертикальное, +/- 10 градусов
Высота: 295 мм
Ширина: 145 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 73,5 см
Ширина 2 упаковки: 8 60,0 см
Вес 2 упаковки: 64,084 кг
Глубина: 207 мм
Степень загрязнения: Уровень 2 в соответствии с МЭК 60664-1
Назначение продукта: Асинхронные двигатели
Степень защиты: IP20 Маркировка: CE
Частота сети: 45...66 Гц
Относительная влажность: 0…95 % без конденсата или капель воды в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем0 м/м2: 1 2,2 % на каждые 100 м
Электромагнитная совместимость: Приведенные и излучаемые помехи уровень А в соответствии с МЭК 62000-4 к МЭК 61000-4-4, Устойчивость к радиоэлектронным помехам уровень 3 в соответствии с МЭК 61000-4-3, Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Рассеиваемая мощность [Вт]: 66 В для стандартных применений
Скорость передачи: 4800, 9600 или 19200 бит/с
[Us] номинальное напряжение питания: 230..600 В - 15...10 %
Пределы напряжения питания: 195…660 В
Частота сети питания:1... порта обмена данными: Modbus
Виброустойчивость: 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6, 1,5 мм (f= 2…13 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 3<3/3 В
Количество дискретных выходов: 2
Тип дискретного выхода: Релейные выходы R1 230 В работа,предупрежд. Обрыв фазы: сеть, Тепловая защита: двигатель, Тепловая защита: пускатель
Логика дискретных входов: Положительная логика LI1, LI2, LI3 при Состоянии 0: = 5 мА
Аппаратный интерфейс:RS485 многоточечный
Доступная функция: Встроенный байпас (шунтирующий контактор)
Максимальный ток переключения: 5 А 250 В переменный резистивный ток 1 релейные выходы, 5 А 30 В постоянный ток резистивный 1 релейный выход 2 , 2 мс релейные выходы, 2 А 30 В постоянный индуктивный ток 7 мс релейные выходы
Уровень шума: 45 дБ
[Uc] напряжение схемы управления: 230 В - 15...10 % 50/60 Гц
Ударостойкость 60068-2-27
Категория применения: AC-53A
Подключение устройства: В линии питания двигателя
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: 100 мА при 12 В постоянный ток (релейные выходы)
Рабочая температура 40…60 C (со снижением тока на 2,2 % на C)
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 22 кВт 230 В, 45 кВт 400 В, 45 кВт 440 В, 55 кВт 500 В< пуска
Количество фаз сети: 3 фазы
Тип дискретного входа: (LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 88 А для подключения к линии питания двигателя для стандартных применений
Тип пуска: ск 3 In)
диапазон мощности двигателей АС-3: 55…100 кВт в480…500 В 3 фазы, 15…25 кВт в200…240 В 3 фазы, 30…50 кВт в380…440 В 3 фазы
Наименование компонента: ATS22 С<< мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный

(LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 88 А для подключения к линии питания двигателя для стандартных применений
Тип пуска: Пуск с контролем момента (ток ограничен до 3,5 In)<5/… диапазон мощности двигателей 100 кВт в480… 500 В 3 фазы, 15… 25 кВт в200… 240 В 3 фазы, 30… 50 кВт в380… 440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 77 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Последовательный

(LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 88 А для подключения к линии питания двигателя для стандартных применений
Тип пуска: Пуск с контролем момента (ток ограничен до 3,5 In)<5/…1 диапазон двигателей в480…500 В 3 фазы, 15…25 кВт в200…240 В 3 фазы, 30…50 кВт в380…440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 77 А
Потребляемая мощность: 0/0 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный
