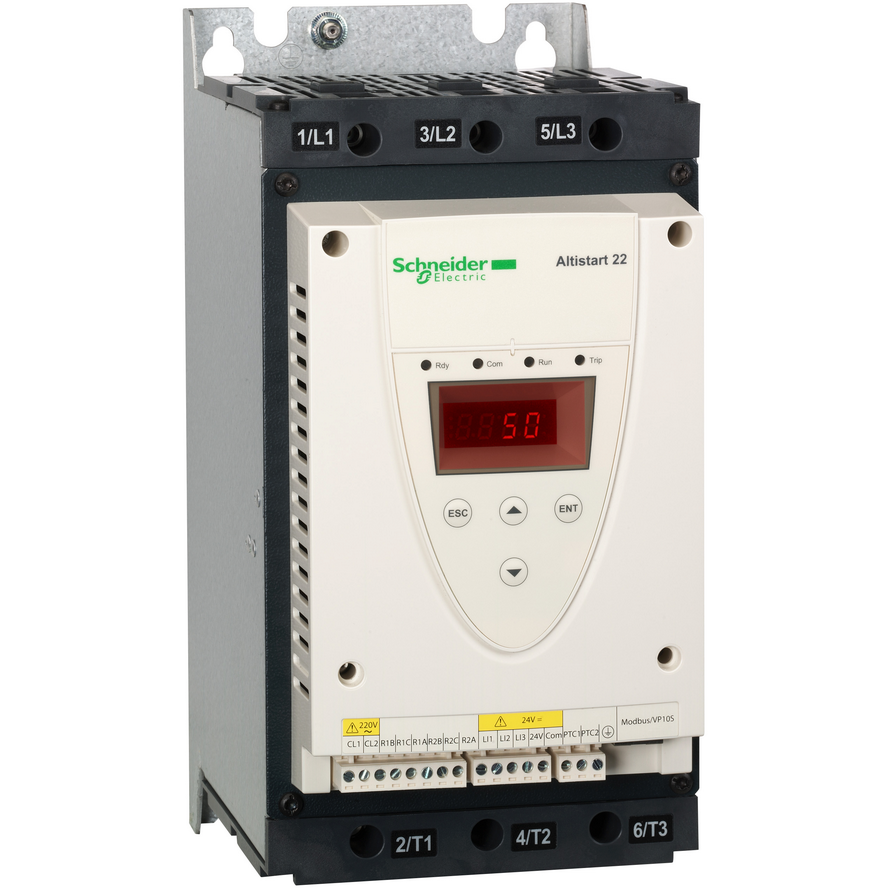

Устройство плавного пуска 75A 208-600В ATS22, байпас, управление 110В

Устройство плавного пуска 75A 208-600В ATS22, байпас, управление 110В ATS22D75S6U

Артикул:
ATS22D75S6U
Ед. измерения:
шт
Страна регистрации бренда:
Франция
Есть в наличии
Количество:

Устройство плавного пуска Altistart 22 может питать 3-фазные асинхронные двигатели при подключении в месте разрыва сетевых линейных проводников. Он имеет номинальный ток 75A, номинальную мощность от 20HP до 60HP и номинальное напряжение от 230V до 575V AC. Он предназначен для простых и сложных машин, таких как центробежные и поршневые насосы, вентиляторы, винтовые компрессоры и транспортно-разгрузочное оборудование. Тонкий форм-фактор улучшает универсальность; позволяет монтировать в рамы любых машин. Он имеет встроенный байпас, что уменьшает шум и рассеяние тепла. Совместимость с программным обеспечением SoMove позволяет легко переносить конфигурации и настройки, то есть можно быстро установить запчасти. Он обеспечивает плавный запуск вашего оборудования, избегая механических нагрузок и продлевая срок службы.

Технические характеристики

Серия продукта: Altistart 22
Тип изделия или компонента: Устройство плавного пуска (ППП)
Масса нетто: 12 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 23,0 см
Длина 1 упаковки: 31,0 см
Вес 1 упаковки: 8,358 кг
Гарантия: 18 месяцев
Установленное оборудование: 31
Стандарты: МЭК 60947-4-2
Сертификация изделия: C-Tick, C> Вертикальное, +/- 10 градусов
Высота: 295 мм
Ширина: 145 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 73,5 см
Ширина 2 упаковки: 8 60,0 см
Вес 2 упаковки: 64,204 кг
Глубина: 207 мм
Степень загрязнения: Уровень 2 в соответствии с МЭК 60664-1
Назначение продукта: Асинхронные двигатели
Степень защиты: IP20 Маркировка: CE
Частота сети: 45...66 Гц
Относительная влажность: 0…95 % без конденсата или капель воды в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем0 м/м2: 1 2,2 % на каждые 100 м
Электромагнитная совместимость: Приведенные и излучаемые помехи уровень А в соответствии с МЭК 62000-4 к МЭК 61000-4-4, Устойчивость к радиоэлектронным помехам уровень 3 в соответствии с МЭК 61000-4-3, Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Рассеиваемая мощность [Вт]: 63 В для стандартных применений
Скорость передачи: 4800, 9600 или 19200 бит/с
[Us] номинальное напряжение питания: 208..600 В - 15...10 %
Пределы напряжения питания: 177…660 В
Частота сети питания:10... порта обмена данными: Modbus Вибростойкость: 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6, 1,5 мм (f= 2…13 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 3<1/2 В
Количество дискретных выходов: 2
Тип дискретного выхода: Релейные выходы R1 230 В работа,предупрежд. Обрыв фазы: сеть, Тепловая защита: двигатель, Тепловая защита: пускатель
Логика дискретных входов: Положительная логика LI1, LI2, LI3 при Состоянии 0: < 20 В и 79 В,<= 2 мА
Аппаратный интерфейс: RS485 многоточечный
Доступная функция: Встроенный байпас (шунтирующий контактор)
Максимальный ток переключения: 5 А 250 В переменный резистивный ток 1 релейные выходы, 5 А 30 В постоянный ток 250 В переменный индуктивный ток 0,4 20 мс релейные выходы, 2 А 30 В постоянный индуктивное ток 7 мс релейные выходы
Уровень шума: 45 дБ
[Uc] напряжение схемы управления: 110 В - 50... 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Категория применения: AC-53A
Подключение устройства: В линии питания двигателя
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: 100 мА при 12 В/ч температура| -10…40 C (без снижения номинальных характеристик), 40…60 C (со снижением тока на 2,2 % на C)
Способ сборки: С теплоотводящим радиатором
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 20 л.с 208 В.с. 460 В, 60 л.с 575 В
Тип дискретного входа: (LI1, LI2, LI3) логический, 5 мА 20 кОм
Номинальный ток пускателя IcL: 75 А для подключения к линии питания двигателя для стандартных применений
Тип пуска5 In)
Наименование компонента: ATS22
Заводская уставка тока: 65 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информ75 А для подключения к линии питания двигателя для стандартных применений
Тип пуска: Пуск с контролем момента (ток ограничен до 3,5 In)
Наименование компонента: ATS22
Заводская уставка тока: 65 А
Потребляемая мощность цепи управления: 10... регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный

75 А для подключения к линии питания двигателя для стандартных применений
Тип пуска: Пуск с контролем момента (ток ограничен до 3,5 In)
Наименование компонента: ATS22
Заводская уставка тока: 65 А
Потребляемая мощность цепи управления: 10... регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный

  • Производитель
    Schneider Electric
  • Количество фаз
    Трехфазный
  • Номинальный ток (А)
    75 А
  • Мощность (Вт)
    18.5 кВт
  • Степень пылевлагозащиты IP
    IP20
  • Серия
    Altistart 22 (Schneider Electric)
  • Страна регистрации бренда
    Франция
  • Страна происхождения продукта
    Индонезия
