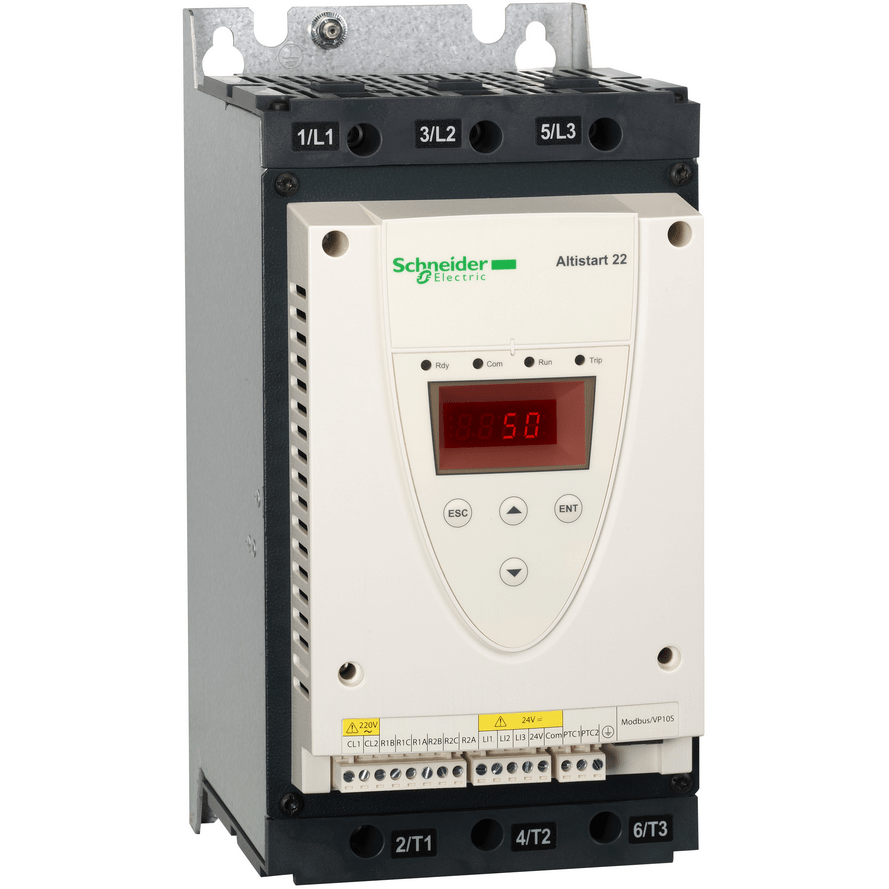

Устройство плавного пуска 62A 230-440В ATS22, байпас, двигатель звезда или треугольник ATS22D62Q

Это устройство плавного пуска Altistart 22 может питать 3-фазные асинхронные двигатели при подключении в месте разрыва сетевых линейных проводников или подключении к схеме "треугольника" двигателя. Он имеет номинальный ток 62 и 230 В до 440 В, номинальную мощность до 30 кВт (400 В до 440 В в линии питания) и до 55 кВт (400 В до 440 В в треугольнике). Он предназначен для простых и сложных машин, таких как центробежные и поршневые насосы, вентиляторы, винтовые компрессоры и транспортно-разгрузочное оборудование. Тонкий форм-фактор улучшает универсальность; позволяет монтировать в рамы любых машин. Он имеет встроенный байпас, что уменьшает шум и рассеяние тепла. Совместимость с программным обеспечением SoMove позволяет легко переносить конфигурации и настройки, то есть можно быстро установить запчасти. Он обеспечивает плавный запуск вашего оборудования, избегая механических нагрузок и продлевая срок службы.

Технические характеристики

Серия продукта: Altistart 22
Тип изделия или компонента: Устройство плавного пуска (ППП)
Масса нетто: 12 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 35,0 см
Длина 1 упаковки: 36,0 см
Вес 1 упаковки: 8,262 кг
Гарантия: 18 месяцев
Установленное оборудование: 31
Стандарты: МЭК 60947-4-2
Сертификация изделия: C-Tick, C> Вертикальное, +/- 10 градусов
Ширина: 145 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 73,5 см
Ширина 2 упаковки: 80,0 см
Длина 2 64,0 кг
Глубина: 207 мм
Степень загрязнения: Уровень 2 в соответствии с МЭК 60664-1
Назначение продукта: Асинхронные двигатели
Степень защиты: IP20
Тип коннектора: 1 RJ45<6/6 Гц
Относительная влажность: 0…95 % без конденсата или капель воды в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 1000...< 2000 м со снижением тока на 2/0 Совместимость: Приведенные и излучаемые помехи уровень А в соответствии с МЭК 60947-4-2, Затухающие колебательные волны уровень 3 в соответствии с МЭК 61000-4-12, Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2, Устойчивость к электрическим переходным процессам0 радиоэлектронных помех уровень 3 в соответствии с МЭК 61000-4-3, Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Рассеиваемая мощность [Вт]: 59 В для стандартных применений
Конкретное применение изделия: Насосы и вентиляторы<0/0 Швидк. 19200 бит/с
[Us] номинальное напряжение питания: 230..440 В - 15...10 %
Пределы напряжения питания: 195…484 В
Частота сети питания: 50...60 Гц - 10...10 %
О 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6, 1,5 мм (f= 2…13 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 3
Напряжение дискретного входа: 24 В 30 дискретного выхода: Релейные выходы R1 230 В работа,предупреж. пускатель
Логика дискретных входов: Положительная логика LI1, LI2, LI3 при Состоянии 0: = 5 мА
Аппаратный интерфейс:RS485 многоточечный
Доступная функция: Встроенный байпас (шунтирующий контактор)
Максимальный ток переключения: 5 А 250 В переменный резистивный ток 1 релейные выходы, 5 А 30 В постоянный ток резистивный 1 релейный выход 2 , 2 мс релейные выходы, 2 А 30 В постоянный индуктивный ток 7 мс релейные выходы
Уровень шума: 45 дБ
[Uc] напряжение схемы управления: 230 В - 15...10 % 50/60 Гц
Ударостойкость 60068-2-27
Категория применения: AC-53A
Подключение устройства: К клеммам двигателя, обмотки которого соединены в треугольник, В линии питания двигателя
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: 100 мА при 12 В постоянный -10…40 C (без снижения номинальных характеристик), 40…60 C (со снижением тока на 2,2 % на C)
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 15 кВт 230 В, 30 кВт 400 В, 30 кВт плавного пуска
Количество фаз сети: 3 фазы
Тип дискретного входа: (LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 62 А для подключения к линии питания двигателя для стандартных применений
Тип пуска, Тип пуска In)
диапазон мощности двигателей АС-3: 15…25 кВт в200…240 В 3 фазы, 30…50 кВт в380…440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 57 А
Потребляемая цепь/2 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный
Высота: 295 мм

Устройство плавного пуска
Количество фаз сети: 3 фазы
Тип дискретного входа: (LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 62 А для подключения к линии питания двигателя для стандартных приложений
3,5 In)
диапазон мощности двигателей АС-3: 15…25 кВт в200…240 В 3 фазы, 30…50 кВт в380…440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 57 А
Потребитель Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный
Высота: 295 мм

Устройство плавного пуска
Количество фаз сети: 3 фазы
Тип дискретного входа: (LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 62 А для подключения к линии питания двигателя для стандартных приложений
3,5 In)
диапазон мощности двигателей АС-3: 15…25 кВт в200…240 В 3 фазы, 30…50 кВт в380…440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 57 А
Потребитель Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный
Высота: 295 мм
