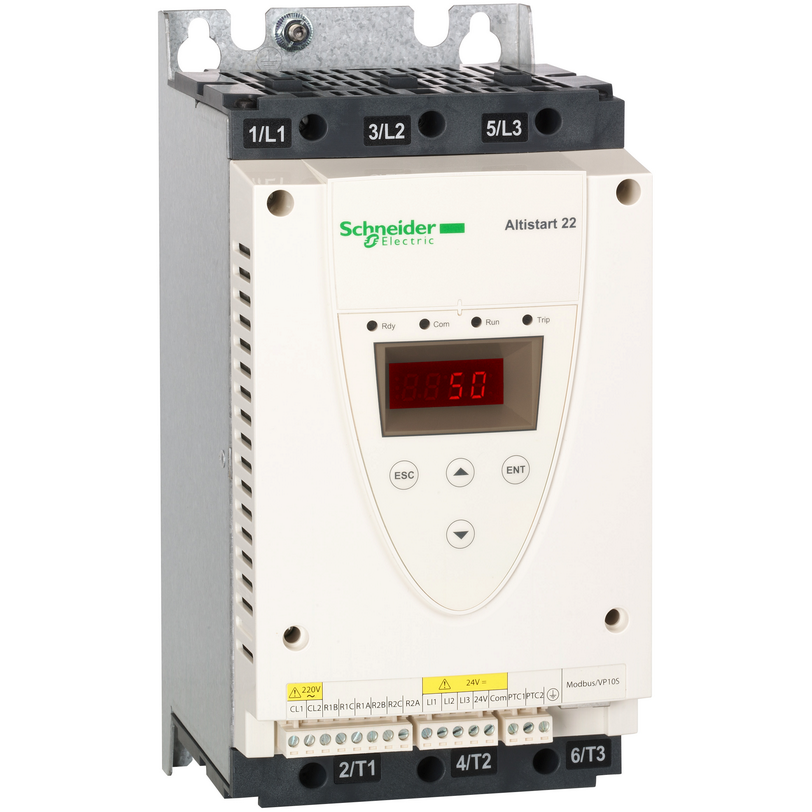

Устройство плавного пуска 32A 208-600В ATS22, байпас, управление 220В ATS22D32S6

Технические характеристики

Серия продукта: Altistart 22
Тип изделия или компонента: Устройство плавного пуска (ППП)
Масса нетто: 7 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 31,0 см< см
Длина 1 упаковки: 36,0 см
Вес 1 упаковки: 5,68 кг
Гарантия: 18 месяцев
Установленное оборудование: 31
Стандарты: МЭК 60947-4-2
Сертификация изделия: CCC, , C Вертикальное, +/- 10 градусов
Высота: 265 мм
Ширина: 130 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 73,5 см<0/> Ширина 2 упаковки: 8 60,0 см
Вес 2 упаковки: 70,95 кг
Глубина: 169 мм
Степень загрязнения: Уровень 2 в соответствии с МЭК 60664-1
Назначение продукта: Асинхронные двигатели
Степень защиты: IP20
CE
Частота сети: 45...66 Гц
Относительная влажность: 0…95 % без конденсата или капель воды в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 2000 на 200 каждые 100 м
Электромагнитная совместимость: Приведенные и излучаемые помехи уровень А в соответствии с МЭК 60947-4-2, Затухающие колебательные волны уровень 3 в соответствии с МЭК 61000-4-12, Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2, 61000-4-4, Устойчивость к радиоэлектронным помехам уровень 3 в соответствии с МЭК 61000-4-3, Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Рассеиваемая мощность [Вт]: 44 В для стандартных применений
Конкретное применение 4800, 9600 или 19200 бит/с
[Us] номинальное напряжение питания: 230..600 В - 15...10 %
Пределы напряжения питания: 195…660 В
Частота сети питания: 50...60 Гц - 0 % Modbus
Виброустойчивость: 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6, 1,5 мм (f= 2…13 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 3
Напряжение дискретного дискретных выходов: 2
Тип дискретного выхода: Релейные выходы R1 230 В работа,пред. сеть, Тепловая защита: двигатель, Тепловая защита: пускатель
Логика дискретных входов: Положительная логика LI1, LI2, LI3 при Состоянии 0: = 5 мА
Аппаратный интерфейс:RS485 многоточечный
Доступная функция: Встроенный байпас (шунтирующий контактор)
Максимальный ток переключения: 5 А 250 В переменный резистивный ток 1 релейные выходы, 5 А 30 В постоянный ток резистивный 1 релейный выход 2 , 2 мс релейные выходы, 2 А 30 В постоянный индуктивный ток 7 мс релейные выходы
Уровень шума: 45 дБ
[Uc] напряжение схемы управления: 230 В - 15...10 % 50/60 Гц
Ударостойкость 60068-2-27
Категория применения: AC-53A
Подключение устройства: В линии питания двигателя
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: 100 мА при 12 В постоянный ток (релейные выходы)
Рабочая температура 40…60 C (с понижением тока на 2,2 % на C)
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 15 кВт 400 В, 15 кВт 440 В, 7,5 кВт 230 В, 18,5 кВт/3> дискретного входа: (LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 32 А для подключения к линии питания двигателя для стандартных приложений
Тип пуска: Пуск с контролем момента (ток ограничен до 3,5 In2>а/
тока: 27 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный

5 In)
Наименование компонента: ATS22
Заводская уставка тока: 27 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Наименование компонента: ATS22
Заводская уставка тока: 27 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
