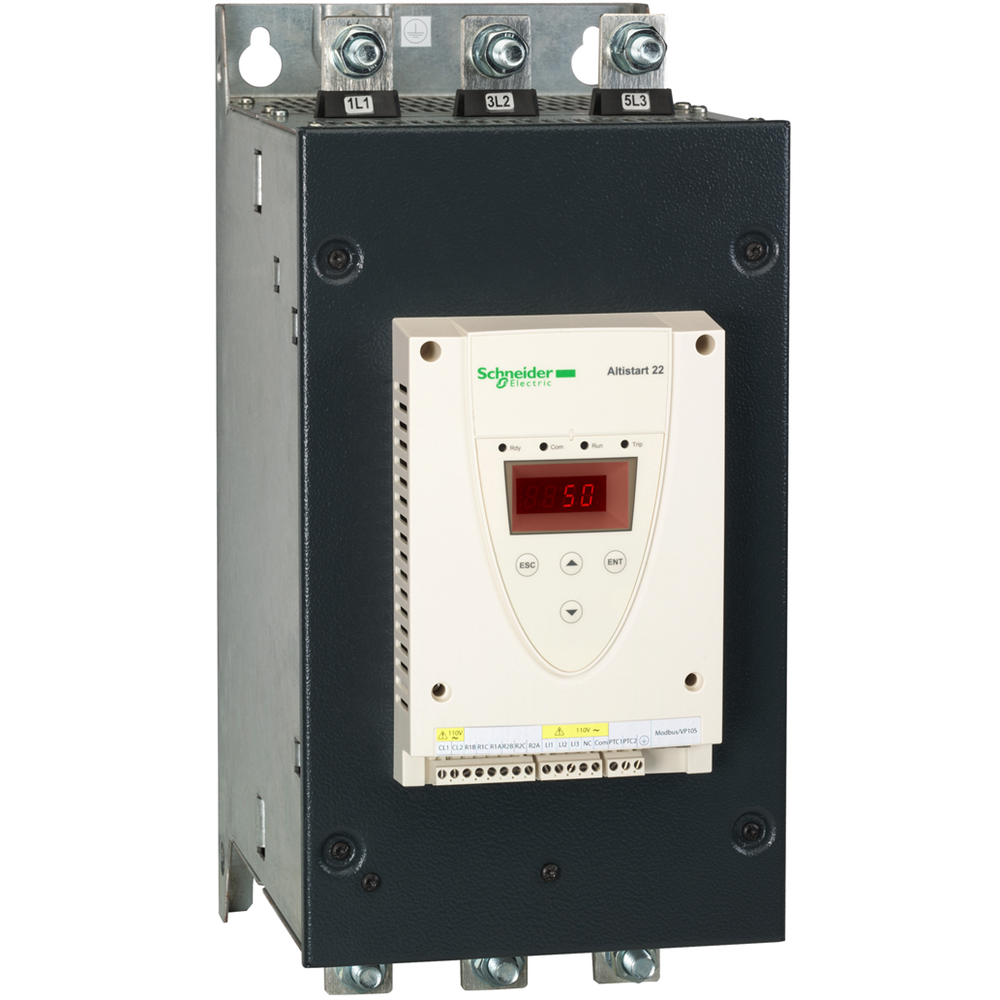

Устройство плавного пуска 250A 208-600В ATS22, байпас, управление 220В ATS22C25S6

Устройство плавного пуска Altistart 22 может питать 3-фазные асинхронные двигатели при подключении в месте разрыва сетевых линейных проводников. Он имеет номинальный ток 250 А, номинальную мощность от 75 кВ до 160 КВт и номинальное напряжение от 230 В до 500 В переменного тока. Он разработан для простых и сложных машин, таких как центробежные и поршневые насосы, вентиляторы, винтовые компрессоры и транспортно-разгрузочное оборудование. Тонкий форм-фактор улучшает универсальность; позволяет монтировать в рамы любых машин. Он имеет встроенный байпас, что уменьшает шум и рассеяние тепла. Совместимость с программным обеспечением SoMove позволяет легко переносить конфигурации и настройки, то есть можно быстро установить запчасти. Он обеспечивает плавный запуск вашего оборудования, избегая механических нагрузок и продлевая срок службы.

Технические характеристики

Серия продукта: Altistart 22
Тип изделия или компонента: Устройство плавного пуска (ППП)
Масса нетто: 33 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 49,0 см
Длина 1 упаковки: 55,5 см
Вес 1 упаковки: 26,5 кг
Гарантия: 18 месяцев
Установленное оборудование: 31
Стандарты: МЭК 60947-4-2
Сертификация изделия: UL, CCC,-> Вертикальное, +/- 10 градусов
Высота: 425 мм
Ширина: 206 мм
Глубина: 299 мм
Степень загрязнения: Уровень 2 в соответствии с МЭК 60664-1
Назначение продукта: Асинхронные двигатели
1 RJ45
Маркировка: CE
Частота сети: 45...66 Гц
Относительная влажность: 0…95 % без конденсата или капель воды в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -25…70 C<0/0 м со снижением тока на 2,2 % на каждые 100 м
Электромагнитная совместимость: Приведенные и излучаемые помехи уровень А в соответствии с МЭК 60947-4-2, Затухающие колебательные волны уровень 3 в соответствии с МЭК 61000-4-12, Электростатический разряд уровень 3 в соответствии с МЭК-0 переходных процессов уровень 4 в соответствии с МЭК 61000-4-4, Устойчивость к радиоэлектронным помехам уровень 3 в соответствии с МЭК 61000-4-3, Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Рассеиваемая мощность [Вт]:> 129 вентиляторы
Скорость передачи: 4800, 9600 или 19200 бит/с
[Us] номинальное напряжение питания: 230..600 В - 15...10 %
Пределы напряжения питания: 195…660 В... 0 0 Частота сети %
Протокол порта обмена данными: Modbus
Виброустойчивость: 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6, 1,5 мм (f= 2…13 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов В <= 30 В<< Количество дискретных выходов: 2
Тип дискретного выхода: Релейные выходы R1 230 В работа,предупрежд.,тревога, стоп,не стоп,запуск,готов переключающий контакт, Релейные выходы R2 230 В работа,предвар. контакт
Тип защиты: Обрыв фазы: сеть, Тепловая защита: двигатель, Тепловая защита: пускатель
Логика дискретных входов: Положительная логика LI1, LI2, LI3 при Состоянии 0: = 5 мА
Аппаратный интерфейс: RS485 многоточечный
контактор)
Максимальный ток переключения: 5 А 250 В переменный резистивный ток 1 релейные выходы, 5 А 30 В постоянный резистивный ток 1 релейные выходы,2 А 250 В переменный индуктивный ток 0,4 20 мс релейные выходы, 2 А 30 В постоянный индуктивный ток 7 мс релейные выходы
Уровень шума: 56 дБ
[Uc] напряжение схемы управления: 230 В - 5 Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Категория применения: AC-53A
Подключение устройства: В линии питания двигателя
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: 100 мА при 12 В/ч воздух: -10…40 C (без снижения номинальных характеристик), 40…60 C (со снижением тока на 2,2 % на C)
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 132 кВт 400 В, 132 кВт 450 В, 132 кВт 440 В
Тип пускателя двигателя: Устройство плавного пуска
Количество фаз сети: 3 фазы
Тип дискретного входа: (LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 250 А для подключения к линии питания контролем момента (ток ограничен до 3,5 In)
диапазон мощности двигателей АС-3: 55…100 кВт в200…240 В 3 фазы, 110…220 кВт в380…440 В 3 фазы, 110…220 кВт в480…500 В 3 фаз Заводская уставка тока: 240 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный

240 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный

240 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный
