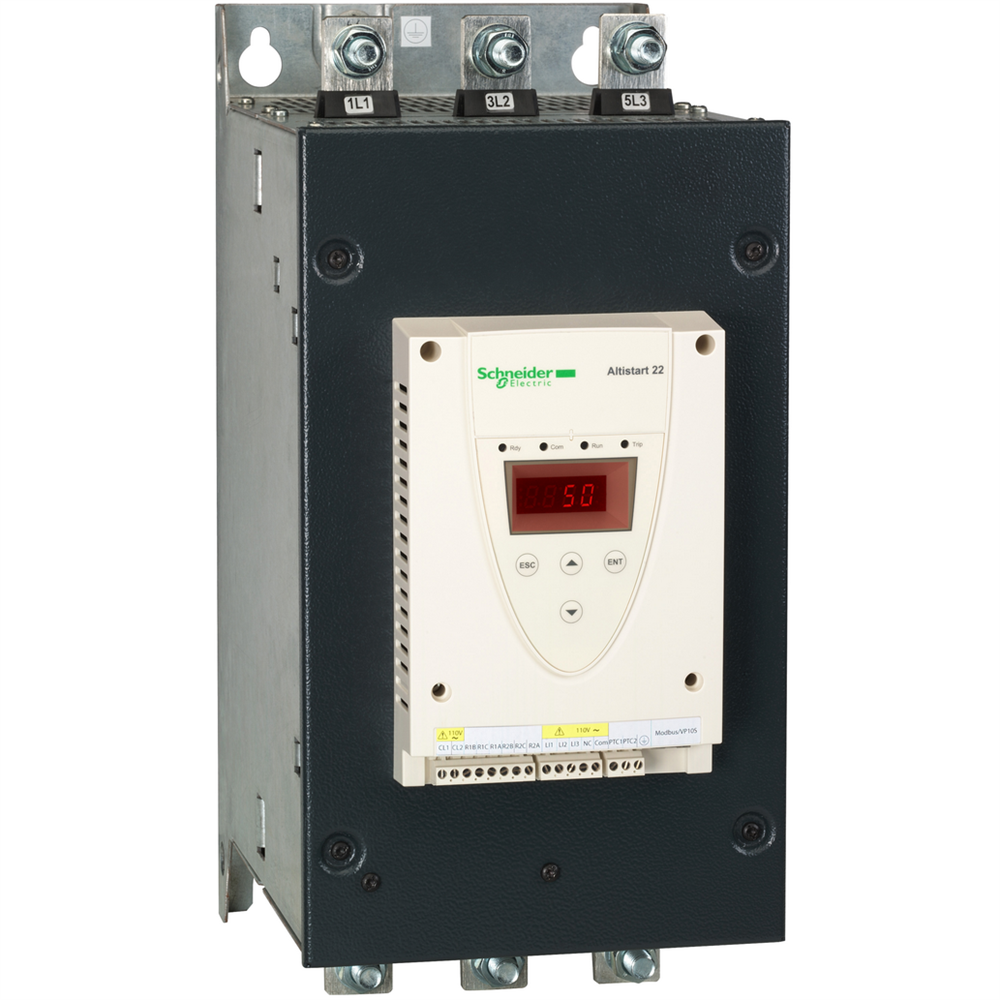

Устройство плавного пуска 210A 230-440В ATS22, байпас, двигатель звезда или треугольник ATS22C21Q

Это устройство плавного пуска Altistart 22 может питать 3-фазные асинхронные двигатели при подключении в месте разрыва сетевых линейных проводников или подключении к схеме "треугольника" двигателя. 160 кВт (400 В до 440 В в треугольнике). Он разработан для простых и сложных машин, таких как центробежные и поршневые насосы, винтовые компрессоры и транспортно-разгрузочное оборудование. Совместимость с программным обеспечением SoMove позволяет легко переносить конфигурации и настройки, то есть можно быстро установить запчасти.

Технические характеристики

Серия продукта: Altistart 22
Тип изделия или компонента: Устройство плавного пуска (ППП)
Масса нетто: 33 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 46,00 40,000 см
Длина 1 упаковки: 60,000 см
Вес 1 упаковки: 24,500 кг
Гарантия: 18 месяцев
Установленное оборудование: 31
Стандарты: МЭК 60947-4-2
C-Tick
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 425 мм
Ширина: 206 мм
Глубина: 299 мм
Степень загрязнения: Уровень 2 в соответствии с МЭК 60664-1
защиты: IP00
Тип коннектора: 1 RJ45
Маркировка: CE
Частота сети: 45...66 Гц
Относительная влажность: 0…95 % без конденсата или капель воды в соответствии с МЭК 60068-2-3
Температура окружающего<0/7 моря: 1000...< 2000 м со снижением тока на 2,2 % на каждые 100 м
Электромагнитная совместимость: Приведенные и излучаемые помехи уровень А в соответствии с МЭК 60947-4-2, Затухающие колебательные волны уровень 3 в соответствии с МЭК 61000-4-1 61000-4-2, Устойчивость к электрическим переходным процессам уровень 4 в соответствии с МЭК 61000-4-4, Устойчивость к радиоэлектронным помехам уровень 3 в соответствии с МЭК 61000-4-3, Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Конкретное применение изделия: Насосы и вентиляторы
Скорость передачи: 4800, 9600 или 19200 бит/с
[Us] номинальное напряжение питания: 230..440 В - 15...10 %
Пределы напряжения питание: 50...60 Гц - 10...10 %
Протокол порта обмена данными: Modbus
Виброустойчивость: 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6, 1,5 мм (f= 2…13 Гц) в соответствии с МЭК 2-6 3
Напряжение дискретного входа: 24 В <= 30 В
Количество дискретных выходов: 2
Тип дискретного выхода: Релейные выходы R1 230 В работа,предупрежд. стоп,не стоп,запуск,готов переключающий контакт
Тип защиты: Обрыв фазы: сеть, Тепловая защита: двигатель, Тепловая защита: пускатель
Логика дискретных входов: Положительная логика LI1, LI2, LI3 при Состоянии 0: = 5 мА
Аппаратный интерфейс: Встроенный байпас (шунтирующий контактор)
Максимальный ток переключения: 5 А 250 В переменный резистивный ток 1 релейные выходы,5 А 30 В постоянный резистивный ток 1 релейные выходы, 2 А 250 В переменный индуктивный ток 0,4 20 мс релейные выходы, 2 А 30 В постоянный индуктивный ток 7 мс релейные выходы
Уровень шума: 56 дБ< 230 В - 15...10 % 50/60 Гц
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Категория применения: AC-53A
Подключение устройства: К клеммам двигателя, обмотки которого соединены в треугольник, В охлаждение
Минимальный ток переключения: 100 мА при 12 В постоянный ток (релейные выходы)
Рабочая температура воздуха: -10…40 C (без снижения номинальных характеристик), 40…60 C (со снижением тока на 2,2 % на C)
Способ сборки/ [кВт]: 110 кВт 400 В, 110 кВт 440 В, 55 кВт 230 В
Тип пускателя двигателя: Устройство плавного пуска
Количество фаз сети: 3 фазы
Тип дискретного входа: (LI1, LI2, LI3 ч/м3/м3, 5 IcL: 210 А для подключения к линии питания двигателя для стандартных применений
Тип пуска: Пуск с контролем момента (ток ограничен до 3,5 In)
диапазон мощности двигателей АС-3: 55…100 кВт в200…240 В 3 фазы, 110…230 кВт компонента: ATS22
Заводская уставка тока: 195 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи:110…220 кВт в380…440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 195 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый<0> Информационная линия связи: Последовательная

110…220 кВт в380…440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 195 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый<0> Информационная линия связи: Последовательная
