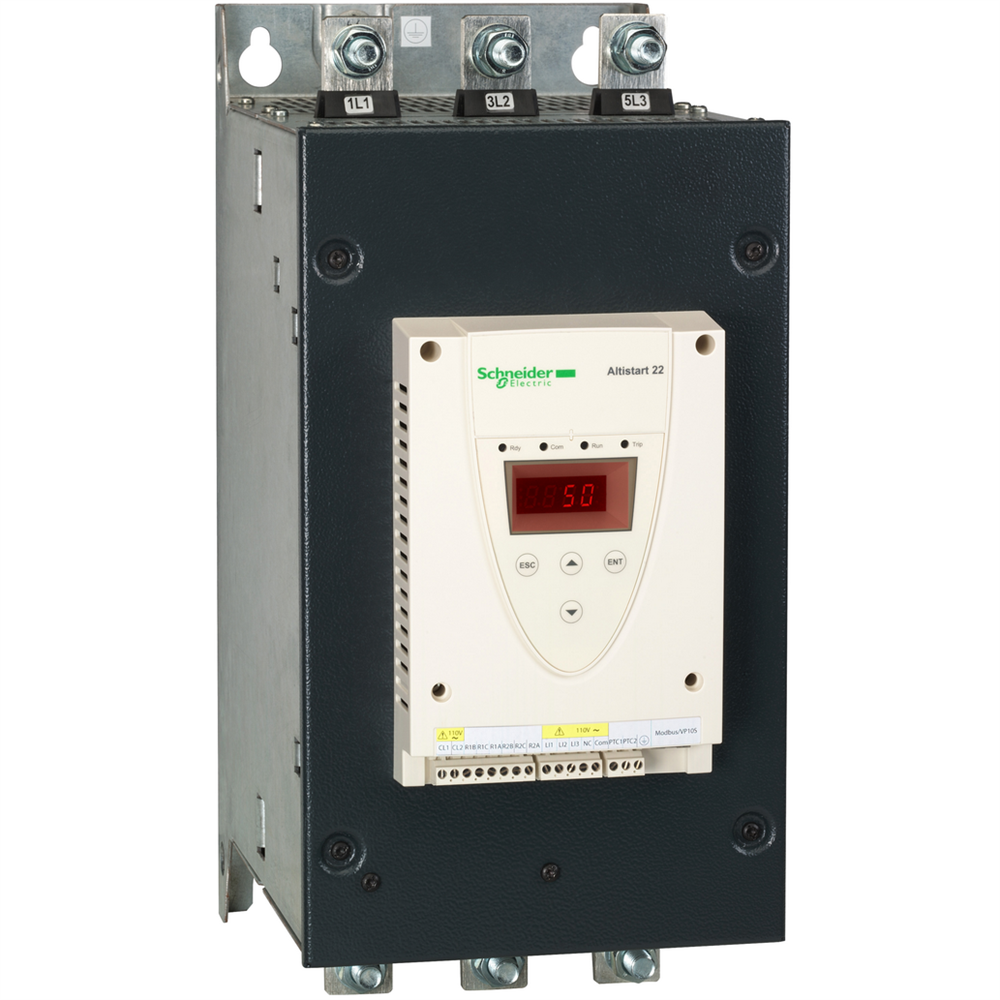

Устройство плавного пуска 210A 208-600В ATS22, байпас, управление 110В

Устройство плавного пуска 210A 208-600В ATS22, байпас, управление 110В ATS22C21S6U

Артикул:
ATS22C21S6U
Ед. измерения:
шт
Страна регистрации бренда:
Франция
Есть в наличии
Количество:

Устройство плавного пуска Altistart 22 может питать 3-фазные асинхронные двигатели при подключении в месте разрыва сетевых линейных проводников. Он имеет номинальный ток 210 А, номинальную мощность от 60 до 200 лошадиных сил и номинальное напряжение от 230 В до 575 В переменного тока. Он разработан для простых и сложных машин, таких как центробежные и поршневые насосы, вентиляторы, винтовые компрессоры и транспортно-разгрузочное оборудование. Тонкий форм-фактор улучшает универсальность; позволяет монтировать в рамы любых машин. Он имеет встроенный байпас, что уменьшает шум и рассеяние тепла. Совместимость с программным обеспечением SoMove позволяет легко переносить конфигурации и настройки, то есть можно быстро установить запчасти. Он обеспечивает плавный запуск вашего оборудования, избегая механических нагрузок и продлевая срок службы.

Технические характеристики

Серия продукта: Altistart 22
Тип изделия или компонента: Устройство плавного пуска (ППП)
Масса нетто: 33 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 53,0 см
Длина 1 упаковки: 56,0 см
Вес 1 упаковки: 25,0 кг
Гарантия: 18 месяцев
Установленное оборудование: 31
Стандарты: МЭК 60947-4-2
Сертификация изделия: CSA, UL: Вертикальное, +/- 10 градусов
Высота: 425 мм
Ширина: 206 мм
Глубина: 299 мм
Степень загрязнения: Уровень 2 в соответствии с МЭК 60664-1
Назначение продукта: Асинхронные двигатели
1 RJ45
Маркировка: CE
Частота сети: 45...66 Гц
Относительная влажность: 0…95 % без конденсата или капель воды в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -25…70 C<0/0 м со снижением тока на 2,2 % на каждые 100 м
Электромагнитная совместимость: Приведенные и излучаемые помехи уровень А в соответствии с МЭК 60947-4-2, Затухающие колебательные волны уровень 3 в соответствии с МЭК 61000-4-12, Электростатический разряд уровень 3 в соответствии с МЭК-0 переходных процессов уровень 4 в соответствии с МЭК 61000-4-4, Устойчивость к радиоэлектронным помехам уровень 3 в соответствии с МЭК 61000-4-3, Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Рассеиваемая мощность [Вт]:> 17 вентиляторы
Скорость передачи: 4800, 9600 или 19200 бит/с
[Us] номинальное напряжение питания: 208..600 В - 15...10 %
Пределы напряжения питания: 177…660 В... 0 0 Частота сети %
Протокол порта обмена данными: Modbus
Виброустойчивость: 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6, 1,5 мм (f= 2…13 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов 110 В <= 121 В
Количество дискретных выходов: 2
Тип дискретного выхода: Релейные выходы R1 230 В работа,предупред.,тревога, стоп,не стоп,запуск,готов переключающий контакт, Релейные выходы R2 230 В работа,пред. переключающий контакт
Тип защиты: Обрыв фазы: сеть, Тепловая защита: двигатель, Тепловая защита: пускатель
Логика дискретных входов: Положительная логика LI1, LI2, LI3 при Состоянии 0: < 20 В и 79 В, <= 2 мА
Аппаратный интерфейс Встроенный байпас (шунтирующий контактор)
Максимальный ток переключения: 5 А 250 В переменный резистивный ток 1 релейные выходы,5 А 30 В постоянный резистивный ток 1 релейные выходы, 2 А 250 В переменный индуктивный ток 0,4 20 мс релейные выходы, 2 А 30 В постоянный индуктивный ток 7 мс релейные выходы
Уровень шума: 56 дБ< 110 В - 15...10 % 50/60 Гц
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Категория применения: AC-53A
Подключение устройства: В линии питания двигателя
Тип охлаждения: Принудительное охлаждение: Принудительное охлаждение: Принудительное охлаждение: при 12 В постоянный ток (релейные выходы)
Рабочая температура воздуха: -10…40 C (без снижения номинальных характеристик), 40…60 C (со снижением тока на 2,2 % на C)
Способ сборки: С теплоотводным радиатором
Количество фаз сети: 3к. л.с 460 В, 200 л.с 575 В, 60 л.с 208 В, 75 л.с 230 В
Тип дискретного входа: (LI1, LI2, LI3) логичный, 5 мА 20 кОм
Номинальный ток пускателя IcL: пуск применений
Тип пуска: Пуск с контролем момента (ток ограничен до 3,5 In)
Наименование компонента: ATS22
Заводская уставка тока: 180 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4... 750 Ом
Информационная линия связи: Последовательный

  • Производитель
    Schneider Electric
  • Количество фаз
    Трехфазный
  • Номинальный ток (А)
    210 А
  • Мощность (Вт)
    110 кВт
  • Степень пылевлагозащиты IP
    IP00
  • Серия
    Altistart 22 (Schneider Electric)
  • Страна регистрации бренда
    Франция
  • Страна происхождения продукта
    Китай
