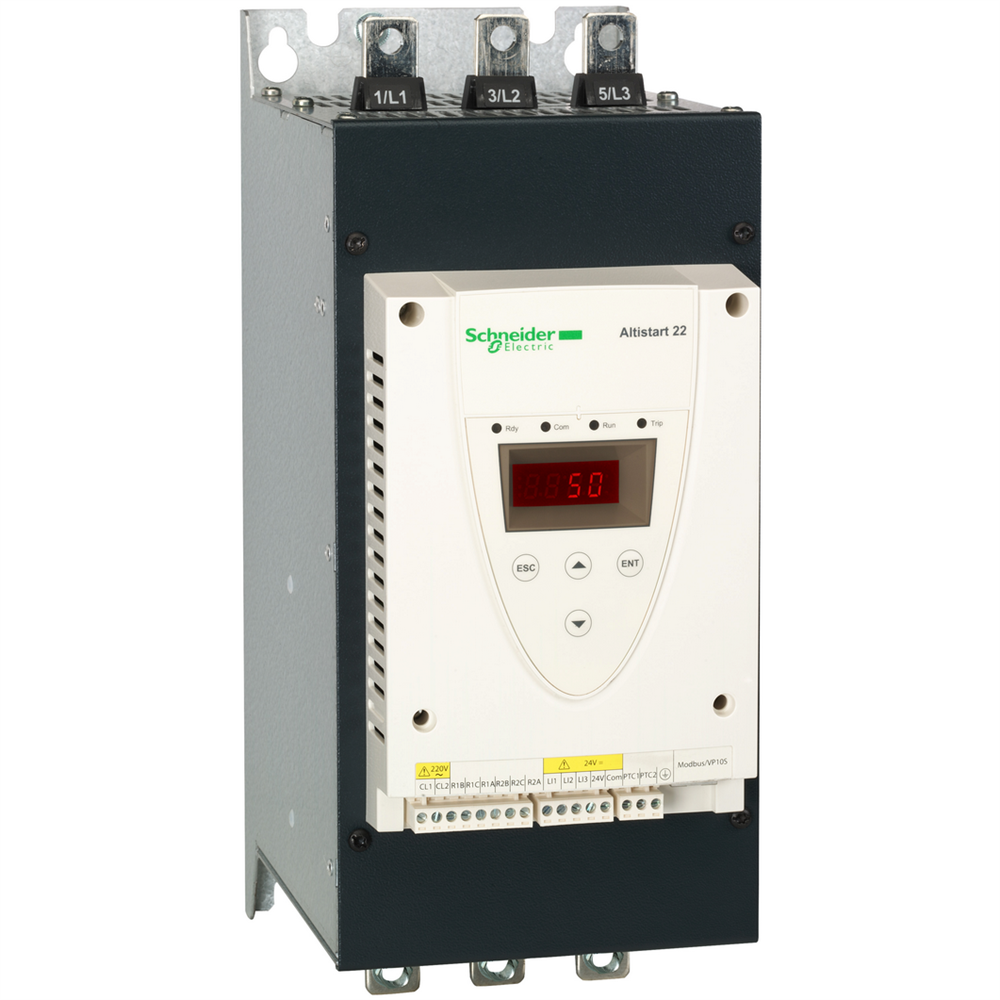

Устройство плавного пуска 110A 230-440В ATS22, байпас, двигатель звезда или треугольник ATS22C11Q

Это устройство плавного пуска Altistart 22 может питать 3-фазные асинхронные двигатели при подключении в месте разрыва сетевых линейных проводников или подключении к схеме "треугольника" двигателя. (400-440 В в треугольнике) Он разработан для простых и сложных машин, таких как центробежные и поршневые насосы, винтовые компрессоры и транспортно-разгрузочное оборудование Тонкий форм-фактор улучшает обеспечение SoMove позволяет легко переносить конфигурации и настройки, то есть можно быстро установить запчасти. Он обеспечивает плавный запуск вашего оборудования, избегая механических нагрузок и продлевая срок их службы.

Технические характеристики

Серия продукта: Altistart 22
Тип изделия или компонента: Устройство плавного пуска (ППП)
Масса нетто: 18 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 25,00 33,000 см. Длина 1 упаковки: 41,000 см. Вес 1 упаковки: 12,744 кг. Гарантия: 18 месяцев. CCC
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 356 мм
Ширина: 150 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 4
Высота 2 упаковки: 75,000 0 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 64,472 кг
Глубина: 229,5 мм
Степень загрязнения: Уровень 2 в соответствии с МЭК 60664-1
Назначение продукта: Асин IP20
Тип коннектора: 1 RJ45
Маркировка: CE
Частота сети: 45...66 Гц
Относительная влажность: 0…95 % без конденсата или капель воды в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собр<0/0 1000...< 2000 м со снижением тока на 2,2 % на каждые 100 м
Электромагнитная совместимость: Приведенные и излучаемые помехи уровень А в соответствии с МЭК 60947-4-2, Затухающие колебательные волны уровень 3 в соответствии с МЭК 61000-4-12 61000-4-2, Устойчивость к электрическим переходным процессам уровень 4 в соответствии с МЭК 61000-4-4, Устойчивость к радиоэлектронным помехам уровень 3 в соответствии с МЭК 61000-4-3, Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Конкретное применение изделия: Насосы и вентиляторы
Скорость передачи: 4800, 9600 или 19200 бит/с
[Us] номинальное напряжение питания: 230..440 В - 15...10 %
Пределы напряжения питания: 50...60 Гц - 10...10 %
Протокол порта обмена данными: Modbus
Виброустойчивость: 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6, 1,5 мм (f= 2…13 Гц) в соответствии с МЭК> 600 3
Напряжение дискретного входа: 24 В <= 30 В
Количество дискретных выходов: 2
Тип дискретного выхода: Релейные выходы R1 230 В работа,предупрежд. стоп,не стоп,запуск,готов переключающий контакт
Тип защиты: Обрыв фазы: сеть, Тепловая защита: двигатель, Тепловая защита: пускатель
Логика дискретных входов: Положительная логика LI1, LI2, LI3 при Состоянии 0: = 5 мА
Аппаратный интерфейс:RS485 многоточечный
Доступная функция: Встроенный байпас (шунтирующий контактор)
Максимальный ток переключения: 5 А 250 В переменный резистивный ток 1 релейные выходы, 5 А 30 В постоянный ток резистивный 1 релейный выход 2 , 2 мс релейные выходы, 2 А 30 В постоянный индуктивный ток 7 мс релейные выходы
Уровень шума: 56 дБ
[Uc] напряжение схемы управления: 230 В - 15...10 % 50/60 Гц
Ударостойкость 60068-2-27
Категория применения: AC-53A
Подключение устройства: В линии питания двигателя, К клеммам двигателя, обмотки которого соединены в треугольник
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: 100 мА при 12 В постой -10…40 C (без снижения номинальных характеристик), 40…60 C (со снижением тока на 2,2 % на C)
Способ сборки: С теплоотводящим радиатором
Мощность двигателя [кВт]: 39 кВт 230 В, 55 кВт 400 В, 55 кВт плавного пуска
Количество фаз сети: 3 фазы
Тип дискретного входа: (LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 110 А для подключения к линии питания двигателя для стандартных применений
Тип пуск In)
диапазон мощности двигателей АС-3: 30…50 кВт в200…240 В 3 фазы, 55…100 кВт в380…440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 100 А
Потребляемая мощность
ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный

Устройство плавного пуска
Количество фаз сети: 3 фазы
Тип дискретного входа: (LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 110 А для подключения к линии питания двигателя для стандартных применений
диапазон мощности двигателей АС-3: 30… 50 кВт в200… 240 В 3 фазы, 55… 100 кВт в380… 440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 100 А
Потребляемая мощность цепи управления: 20 Вт
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 75 Последовательный

Устройство плавного пуска
Количество фаз сети: 3 фазы
Тип дискретного входа: (LI1, LI2, LI3) логический, 5 мА 4,3 кОм
Номинальный ток пускателя IcL: 110 А для подключения к линии питания двигателя для стандартных применений
диапазон мощности двигателей АС-3: 30…50 кВт в200…240 В 3 фазы, 55…100 кВт в380…440 В 3 фазы
Наименование компонента: ATS22
Заводская уставка тока: 100 А
Выходной ток: 0.4...1 Icl регулируемый
Вход датчика PTC: 750 Ом
Информационная линия связи: Последовательный
