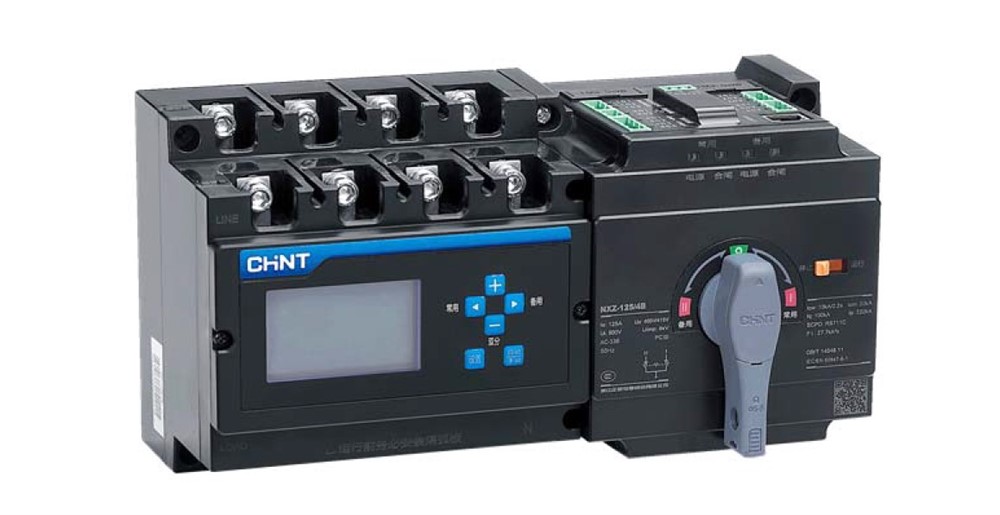

Устройство АВР 100А, 4 полюса, NXZ-125/4A Chint 169990

Моноблочные устройства АВР CHINT NXZ-125/4A 100A на базе моторизованных переключателей нагрузки обеспечивают автоматическое переключение нагрузки на резервный источник питания при отключении основного. Устройства предназначены для автоматического перехода на резервный ввод в случае отключения основного ввода электроснабжения или ухудшения параметров сети. При возобновлении питания основного источника АВР обеспечивает автоматическое обратное переключение.

Устройства обладают функциями управления дизель-генератором, который часто используется в качестве резервного источника питания. Конструкция предусматривает два ряда клемм сверху для подключения двух линий питания и один нижний ряд для нагрузки, а также физическую невозможность включения обоих вводов одновременно.

Технические характеристики

Типоразмер: 125
Номинальный ток ln: 100 А
Количество полюсов: 4P
Тип контроллера: стандартный
Номинальный условный ток КЗ: 100 кА
Минимальное время переключения между вводами: от 1.2 с
Минимальное время переключения контактов: от 0.6 с
Номинальное рабочее напряжение Ue: 400/415 В, 50 Гц
Номинальное напряжение изоляции Ui: AC 800 В
Номинальное импульсное выдерживаемое напряжение Uimp: 8 кВ
Категория применения: AC-33B
Напряжение питания Us: 230/240 В, 50/60 Гц
Электрическая износостойкость: 1500 циклов
Механическая износостойкость: 8500 циклов
Диапазон рабочих температур: -5...+40 °С
Высота над уровнем моря: ?2000 м
Габаритные размеры (ШхВхГ): 245х130х126 мм
