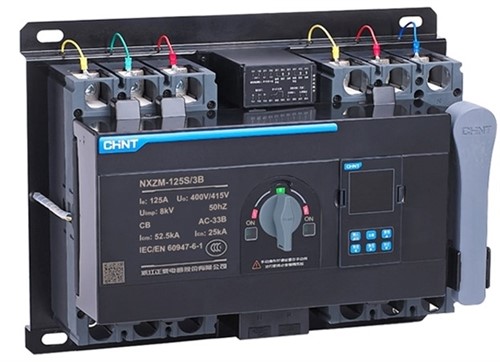

Устройство автоматического ввода резерва 80А, NXZM-125S/3B Chint 256778

CHINT NXZM-125S/3B 80A – комплектное устройство АВР (автоматического ввода резерва), выполненное на основе автоматических выключателей в литом корпусе серии NXM. АВР предназначено для обеспечения непрерывного электроснабжения и защиты электрических цепей от перегрузок и токов короткого замыкания. Оборудование применяется в бытовых и промышленных сетях с трехфазным напряжением. Оно отличается компактными размерами. При необходимости панель управления можно установить на дверце распределительного щита.

Устройство также допускает применение для управления дизель-генераторной установкой, которая используется в качестве резервного источника питания. Преимущества АВР CHINT:

• Готовое комплексное решение для реализации схемы автоматического ввода резерва.
• Высокая скорость переключения между вводами.
• Сокращение времени монтажа и подключения в распределительном щите.
• Компактные размеры корпуса.
• Понятная индикация режимов работы.
• Простая настройка и удобство эксплуатации.
• Возможность механической блокировки рукоятки управления.
• Возможность установки панели управления на дверце шкафа.

Технические характеристики АВР CHINT NXZM

Количество полюсов: 3P
Номинальный ток In: 80 А
Тип установленных выключателей: NXM-125S
Типоразмер: 125
Тип контроллера: микропроцессорный
Номинальная предельная / рабочая отключающая способность токов КЗ (Icm/Icn): 52,5 / 25 кА
Номинальное рабочее напряжение Ue: 400/415 В, 50 Гц
Номинальное напряжение изоляции Ui: AC 800 В
Номинальное импульсное напряжение Uimp: 8 кВ
Категория применения: AC-33B
Номинальная включающая способность токов КЗ Icm: 52,5 кА
Номинальная отключающая способность токов КЗ Icn: 25 кА
Механическая износостойкость: 10 000 циклов
Электрическая износостойкость: 4 000 циклов
Рабочее время переключения контактов: 2,8 с
Номинальное напряжение цепи управления (Us): 230/240 В, 50 Гц
Диапазон напряжения управления Ue: 85–110 %
Габаритные размеры (Ш×В×Г): 312 × 240 × 178 мм
Соответствие стандартам: IEC/EN 60947-6-1
