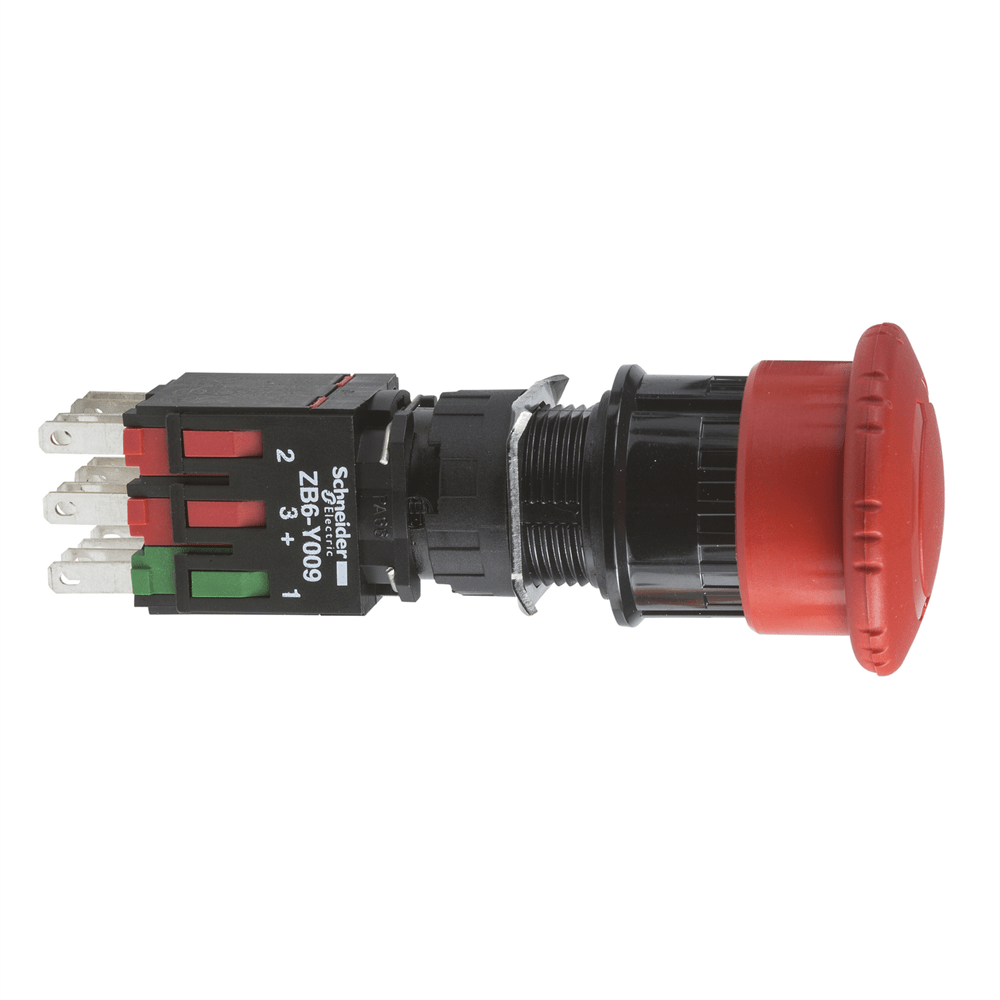

Триггер аварийного останова XB6AS8349B

Технические характеристики

Серия изделия: Harmony XB6
Тип изделия или компонента: Кнопка аварийной остановки в комплекте
Масса нетто: 0,041 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4 5,500 см
Длина 1 упаковки: 6,000 см
Вес 1 упаковки: 38,300 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3) в соответствии с IEC 10 выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 120 В, AC-15, B300 в соответствии с IEC 60947-5-1, 1,5 А в 240 В, AC-15, B301 в соответствии с IEC 250 В, DC-13, R300 в соответствии с IEC 60947-5-1, 0,22 А в 125 В, DC-13, R300 в соответствии с IEC 60947-5-1 Клеммы подключения: Соединители Faston, размер соединений: 0,5:8. JIS C 852, CSA C22.2 № 14, IEC 60947-5-1, МЭК 60204-1, ISO 13850, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, JIS C8201-1 UL
Рабочее положение: Любая позиция
Защитная обработка: TC
Высота: 30 мм
Ширина: 30 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 75
Высота 2 упаковки: 2,5 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 3,118 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 1200
Высота 3 упаковки: 75,00 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 57,896 кг
Глубина: 77 мм
Рабочая температура окружающей среды: -25…70 C
Степень защиты: IP65 в соответствии с МЭК 60 износостойкость: 100000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15 на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 соответственно 1000000 циклов, DC-13 на 230 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Тип замка: Ключ 200
Защита от короткого замыкания: 6 А плавка в/ (f= 2…500 Гц) в соответствии с МЭК 60068-2-6, 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый + 2 нормально закрытых
Удароустойчивость: 30 gn8 МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим стру: Класс II в соответствии с IEC 61140
Перезагрузка:Возвращается, чтобы отпустить
Работа контакта: Медленное размыкание
Профиль устройства управления: Красный грибок O 30 мм, без маркировки
Степень защиты NEMA: NEMA 13 в соответствии с UL 50, NEMA 4 в соответствии с UL 50, NEMA 4X в соответствии с UL 50, NEMA 4X в соответствии с UL 50. NEMA 4X в соответствии с CSA C22.2 № 94, NEMA 4 в соответствии с CSA C22.2 № 94
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: спусковой крючок и механическая фиксация
Материал обрамления: Пластик
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (31-32)NC, (13-14)NO, (21-22)NC
Продажа неделимым количеством: 1
Использование: ? < 10exp(-8) на 5 В, 1 мА с уровнем достоверности 90 в соответствии с IEC 60947-5-4
Рабочий ход: 1 мм (NC с изменением электрического состояния), 2 мм (НЕ изменяет электрическое состояние), 3,5 мм (общий ход)
Зу 4,5 Н NC с изменением электрического состояния
