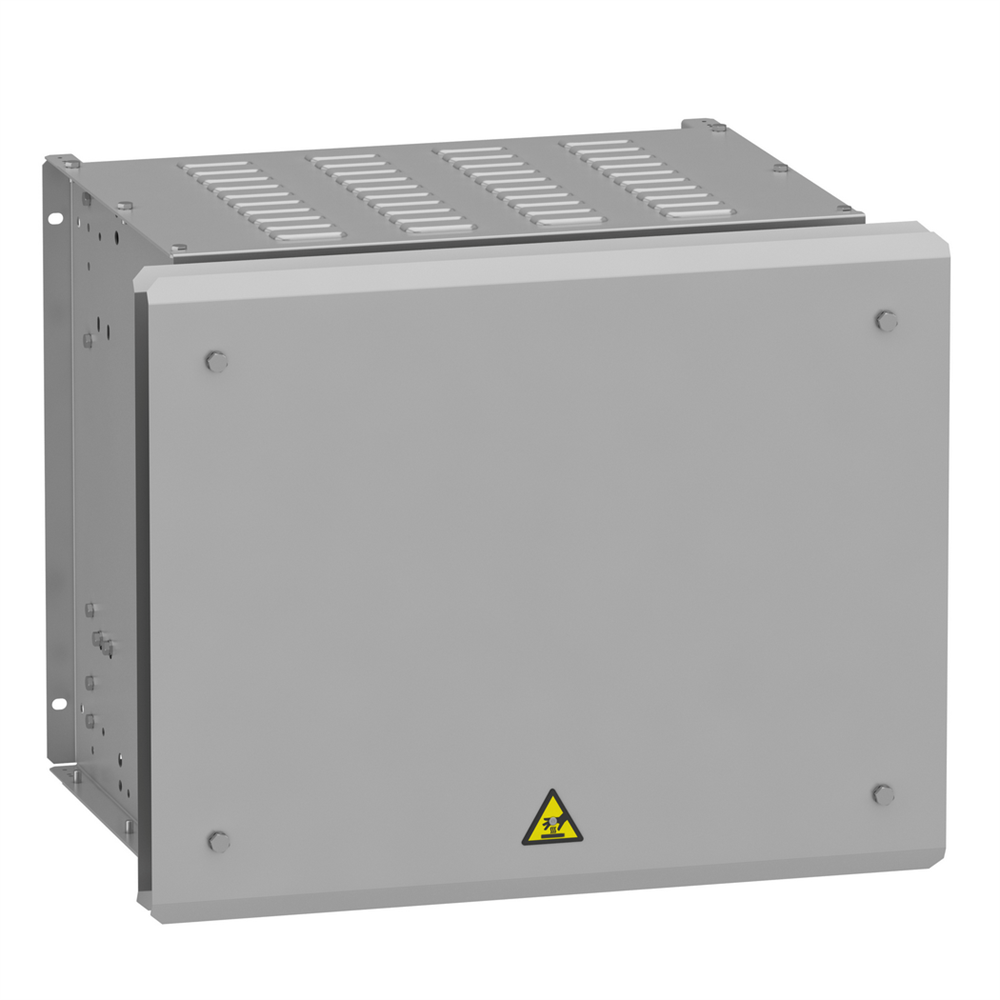

Тормозной резистор для ATV900 VW3A7746

Этот тормозной резистор является опцией для частотных преобразователей серии Altivar. Он имеет омический коэффициент 5 Ом при 20°C. Этот тормозной резистор позволяет вашему приводу с переменной скоростью работать во время торможения до полной остановки, рассеивая энергию торможения и обеспечивая максимальный переходный тормозной момент. Его степень защиты IP23. Весит 27 кг. Этот резистор предназначен для установки на внешней стороне корпуса, но не должен препятствовать естественному охлаждению, входные и выходные отверстия воздуха не должны быть закрыты.

Технические характеристики

Тип изделия или компонента: Тормозной резистор
Совместимость серии: Altivar Machine ATV340, Altivar Process ATV900
Масса нетто: 30,5 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Ширина 1 упаковки: 58,0 см
Длина 1 упаковки: 69,5 см
Вес 1 упаковки: 29,7 кг
Совместимость продуктов: Преобразователь частоты ATV930 монтаж на стену 75 кВт 380..480 В средний режим, Преобразование 3 кВт 380..480 В средний режим, Преобразователь частоты ATV950 монтаж на стену 18.0 В средний режим, Преобразователь частоты ATV930 монтаж на стену 18. Преобразователь частоты ATV340 55 кВт 380..480 В средний режим, Преобразователь частоты ATV340 75 кВт 380..480 В средний режим
Минимальное искажение ширины импульса: IP23
[Ue] номинальное рабочее напряжение: 24 Вт 485 мм
Ширина: 540 мм
Глубина: 650 мм
Рабочая температура окружающей среды: 0…50 C
Электрическое соединение: клемма, максимальное сечение проволоки: <= 2.5 мм кв / AWG 12 для переключателей температуры окружающего воздуха для собер: -25…70 C
Тип защиты: Тепловая защита преобразователем или выключателем при 120 C
Цикл работы: Тяжелый режим (тяжелый режим работы) <54 с торможение со 100 % тормозной момент для 120 с цикл, Средний режим (нормальный режим работы) 40 с цикл, Средний режим (тяжелый режим работы) <4 с торможение со 165 % тормозной момент для 40 с цикл, Тяжелый режим (трудный режим работы) <6 с торможение со 165 % тормозной момент для 120 с цикл
Омочное значение: 5 Ом<9/ч
