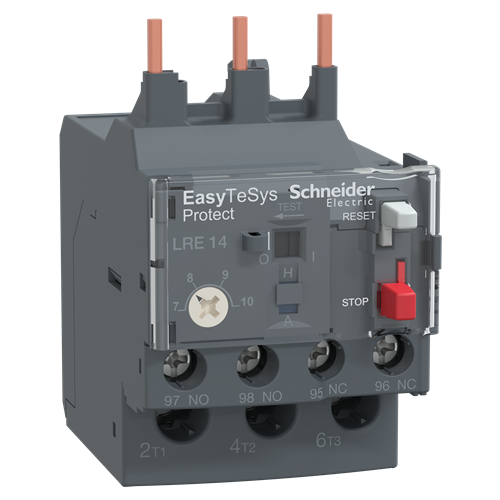

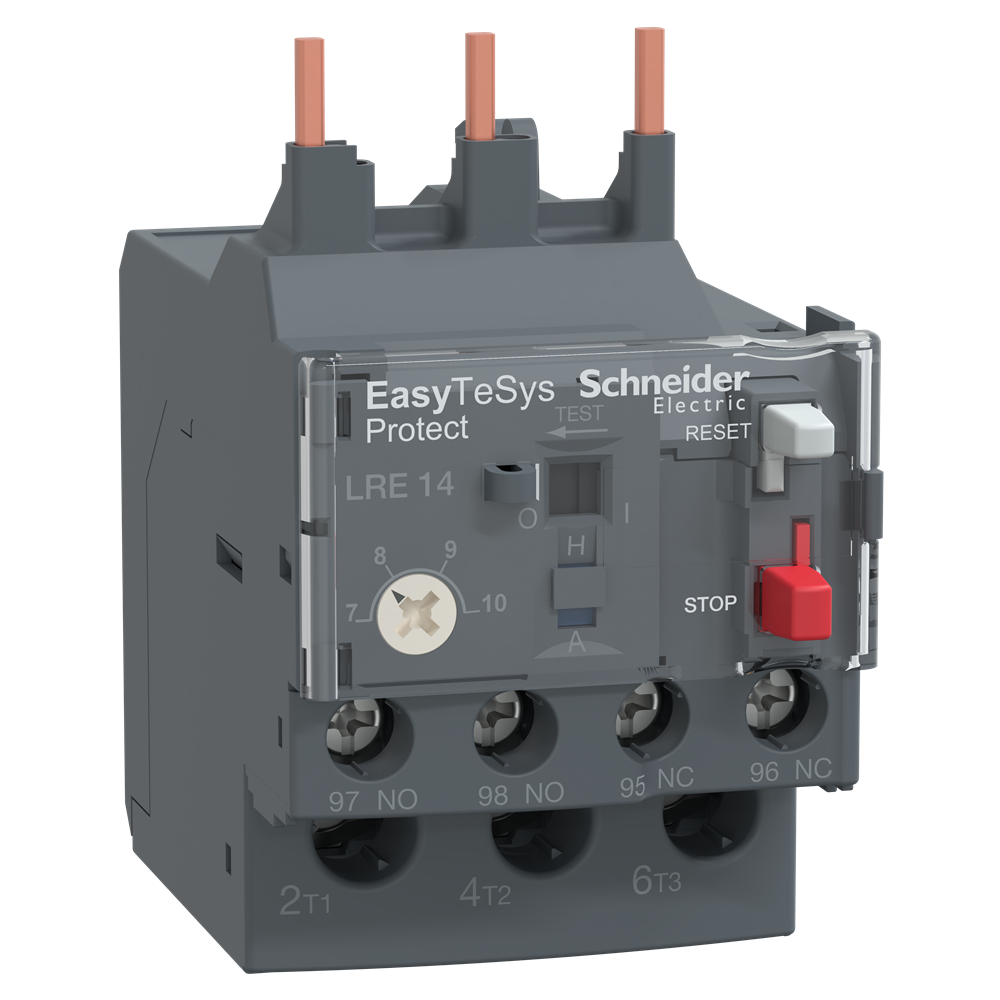

Тепловое реле E 7-10A, Easy Tesys Schneider Electric LRE14

Дифференциальное тепловое реле перегрузки EasyPact TVS предназначено для защиты трехфазных двигателей от перегрузки и несимметрии фаз. Устройство монтируется непосредственно на контакторы LC1E09...38. Основные преимущества:
- Диапазон регулирования: 7–10 А
- Класс срабатывания: 10A
- Выходной ток сигнальных контактов: 5 А
- Компоновка: 1 НО + 1 НЗ
- Ручной или автоматический сброс

Технические особенности

Диапазон регулирования тепловой защиты: 7–10 А
Класс тепловой перегрузки: 10A
Номинальное рабочее напряжение (Ue): ? 690 В переменного тока
Номинальное напряжение изоляции (Ui): 690 В
Компоновка вспомогательного контакта: 1 нормально открытый + 1 нормально закрытый
Условный тепловой ток (Ith): 5 А
Порог отключения: 1.14 ±0.06 Ir
Чувствительность к обрыву фазы: 130% от Ir на двух фазах
Температурная компенсация: -20…+60 °C
Ширина: 45 мм
Высота: 44.5 мм
Глубина: 70 мм
Масса нетто: 0.13 кг
Степень защиты: IP20
Рабочая температура: -20…+60 °C (без снижения), до +70 °C (со снижением)
Температура хранения: -60…+80 °C
Стандарты: IEC 60947-4-1, IEC 60947-5-1
Серия: EasyPact TVS
Артикул: LRE14
Производитель: Schneider Electric

Реле имеет индикатор срабатывания и кнопки управления: красная — остановка, зеленая — сброс. Момент затяжки силовых клемм — 1.7 Н·м.
