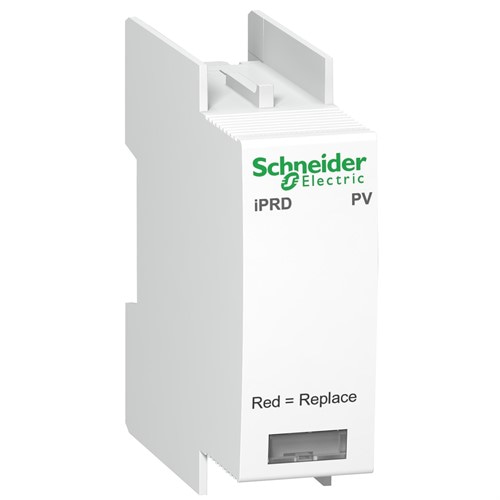

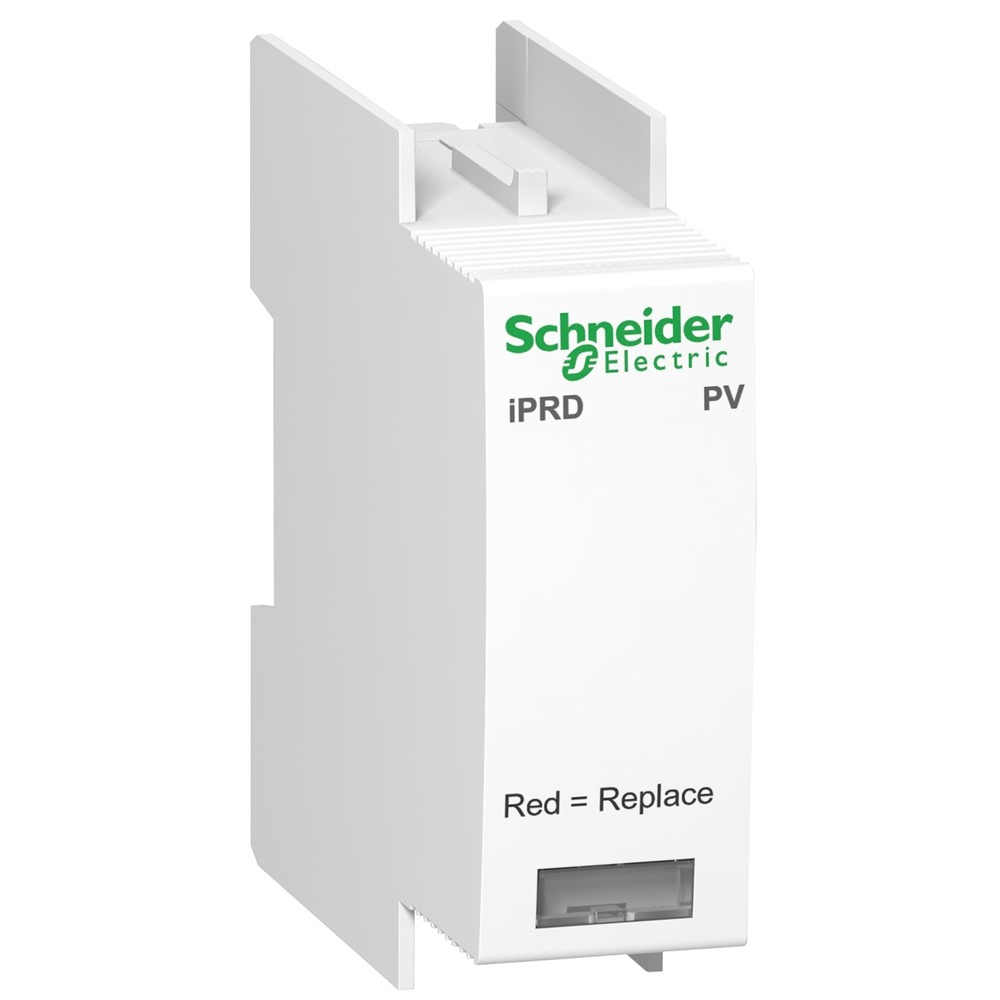

Сменный картридж 600В DC для УЗИП, IPRD PV Кл.2 40R Schneider Electric A9L40172

Сменный картридж C40-800 PV предназначен для использования в ограничителях перенапряжения серии Acti9 iPRD PV-DC. Применяется в двухполюсных устройствах защиты фотоэлектрических систем постоянного тока. Обеспечивает эффективную защиту от импульсных перенапряжений, вызванных косвенными ударами молнии. Номинальный разрядный ток составляет 15 кА, максимальный — 40 кА. Максимальное длительное рабочее напряжение достигает 800 В DC. Уровень защиты Up — менее 1,4 кВ. Напряжение холостого хода — 600 В. Оснащен визуальной индикацией состояния (белый/красный). Конструкция предусматривает быструю замену без демонтажа устройства. Корпус выполнен из прочного материала PBT. Компактные размеры обеспечивают удобство установки в модульные ПЗИП. Соответствует стандарту EN/IEC 61643-31.

Технические характеристики:

Серия: Acti9
Модель: C40-800 PV
Тип устройства: сменный картридж
Совместимость: Acti9 iPRD PV-DC
Класс защиты: Тип 2
Технология: MOV
Номинальный разрядный ток In: 15 кА
Максимальный разрядный ток Imax: 40 кА
Максимальное напряжение Uc: 800 В DC
Напряжение холостого хода Uoc: 660 В
Уровень защиты Up: <1,4 кВ
Время срабатывания: <25 нс
Индикация: белый/красный индикатор
Материал корпуса: PBT
Монтаж: встроенный в модуль SPD
Количество модулей: 1
Высота: 57 мм
Ширина: 18 мм
Глубина: 56 мм
Вес: 0,51 кг
Цвет: белый (RAL 9003)
Степень защиты: IP20
Влажность: 5–90 %
Высота установки: до 2000 м
Рабочая температура: -25…+60 °C
Температура хранения: -40…+85 °C
Стандарты: EN/IEC 61643-31
Сертификация: CE
