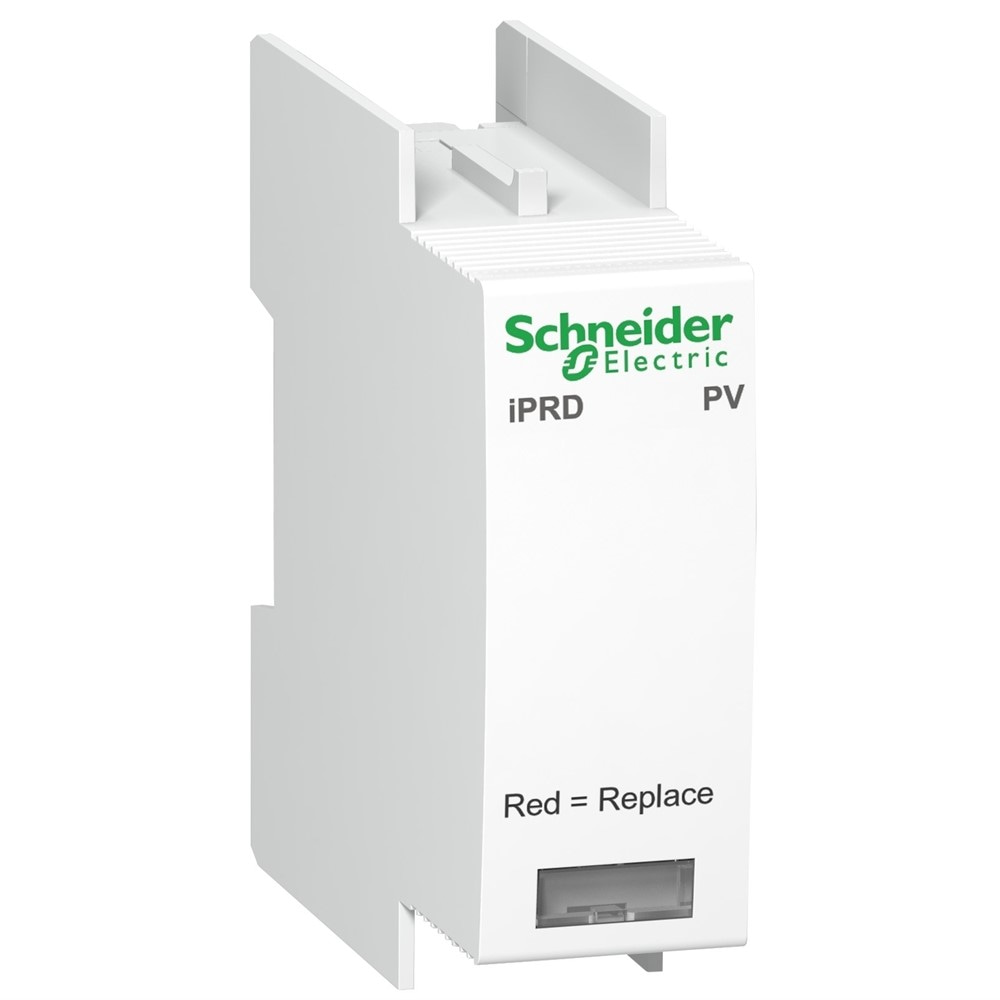

Сменный картридж 1000В DC для УЗИП, IPRD PV Кл.2 40R Schneider Electric A9L40182

Сменный картридж C40-1000 PV используется в составе ограничителей перенапряжения Acti9 iPRD PV-DC для защиты цепей постоянного тока фотоэлектрических установок. Устройство относится к классу Type 2 и предназначено для работы при импульсных перенапряжениях, вызванных атмосферными воздействиями. Номинальный разрядный ток составляет 15 кА, максимальный — 40 кА. Максимальное рабочее напряжение достигает 1000 В DC. Остаточное напряжение ограничивается уровнем менее 2 кВ. Конструкция предусматривает быструю замену картриджа без демонтажа основного устройства. Для контроля состояния предусмотрен визуальный индикатор. Корпус выполнен из термостойкого полимера PBT. Компактные размеры обеспечивают удобную установку в модульные устройства защиты. Изделие соответствует требованиям стандарта EN/IEC 61643-31.

Технические характеристики:

Серия: Acti9
Модель: C40-1000 PV
Тип устройства: сменный картридж
Совместимость: Acti9 iPRD PV-DC
Класс защиты: Тип 2
Технология: MOV
Номинальный разрядный ток In: 15 кА
Максимальный разрядный ток Imax: 40 кА
Максимальное напряжение Uc: 1000 В DC
Напряжение холостого хода Uoc: 833 В
Уровень защиты Up: <2 кВ
Время срабатывания: <25 нс
Индикация: белый/красный индикатор
Материал корпуса: PBT
Монтаж: встроенный в модуль SPD
Количество модулей: 1
Высота: 57 мм
Ширина: 18 мм
Глубина: 56 мм
Цвет: белый (RAL 9003)
Степень защиты: IP20
Влажность: 5–90 %
Высота установки: до 2000 м
Рабочая температура: -25…+60 °C
Температура хранения: -40…+85 °C
Стандарты: EN/IEC 61643-31
Сертификация: CE
