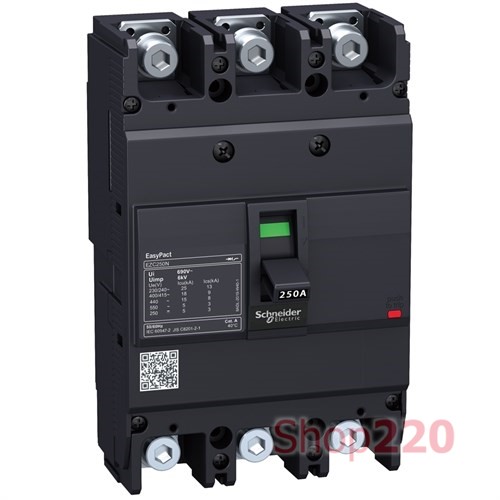

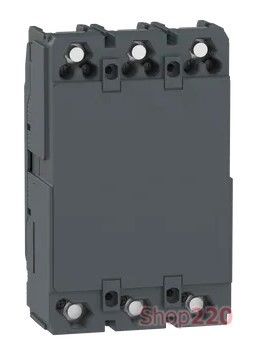

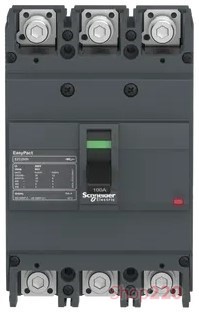

Силовой автоматический выключатель 250 А, трехфазный, 25кА, EasyPact Schneider EZC250N3250

Корпусный силовой автомат Schneider Electric серии EasyPact предназначен для защиты электрических сетей от длительных перегрузок и сверхтоков короткого замыкания (КЗ), а также для нечастых включения и отключения некоторых участков цепи переменного тока напряжением до 660В и частотой 50 Гц. Автоматический выключатель соответствует требованиям МЭК 60947-2, EN 60947-2, JIS C8201-2-1/C8201-2-2 (приложения 1 и 2), GB 14048.2, Nema-AB1, IACS для Торгового Флота до 250 A (морские регистры: ABS, BV, DNV, GL, LR, KRS, RINA, NK). Аппараты EasyPact имеют международные сертификаты независимых лабораторий: ASEFA, KEMA, TILVA, TÜV, UL. Также, выключатели EasyPact соответствуют RoHS директиве.

Простой монтаж:

• общие установочные размеры: одинаковая посадочная глубина (60 мм) и вырез в передней панели для 1-го и 2-го типоразмеров;
• монтируемые на месте вспомогательные устройства и аксессуары;
• возможность присоединения оголенных кабелей через резьбовые клеммы выключателей;
• наличие версии со встроенным УЗО;
• монтаж в любом положении (вертикальный, горизонтальный, на боковую сторону) без влияния на характеристики автомата;
• подключение питания как со стороны источника, так и со стороны нагрузки.

Простая эксплуатация:

• тепловой расцепитель предназначен для работы при 50°C без пересчета номинальных характеристик;
• обеспечение безопасности и надежности благодаря применению функции гарантированного разъединения.

Характеристики силового автомата 250А EasyPact Schneider Electric

Номинальный ток In: 250 А
Номинальное напряжение: 550 В AC (при частоте сети 50/60 Гц);  250 В DC
Номинальное напряжение изоляции, Ui: 690 В
Импульсное выдерживаемое напряжение Uimp: 6 кВ
Предельная отключающая способность Icu: 25 кА (при напряжении 400/415 В АС)
Рабочая отключающая способность Ics: 50% от Icu кА (АС 400 В)
Количество полюсов: 3 (трехфазный)
Токовая защита от КЗ: Im = 10In  +/-20%
Категория использования: А
Защита от перегрузки: биметаллическая, фиксированная
Защита от тока КЗ: магнитная, фиксированная
Электрическая износостойкость, циклов: 5000
Механическая износостойкость, циклов: 10000
Степень защиты IP20
Вес: 1,3 кг
Серия: EasyPact
Производитель: Schneider Electric

Температура окружающей среды

Автоматические выключатели EasyPact могут эксплуатироваться при температуре от -25 до +70 °C. При внешней температуре 50 °C аппарат имеет уставку I=Iном (кроме аппаратов со встроенной защитой от тока утечки). Автоматические выключатели EasyPact в заводской упаковке могут храниться при температуре от -35 до +85 °C.

Установка

Автоматические выключатели EasyPact легко устанавливаются в различные типы распределительных щитов. Они могут монтироваться вертикально, горизонтально или «плашмя», при этом их рабочие характеристики остаются неизменными.

Подвод питания

Подвод питания к автоматическим выключателям EasyPact может быть организован как сверху, так и снизу. Подвод питания снизу не приводит к ухудшению характеристик аппарата. Для аппаратов со встроенным УЗО двухсторонний подвод питания возможен до 240 В пер. тока. Это свойство облегчает присоединение проводников к аппарату при его установке в распределительном щите.

Степень защиты

В соответствии со стандартами МЭК 60529 (степень защиты IP) и EN 50102 (защита от внешних механических воздействий IK).
