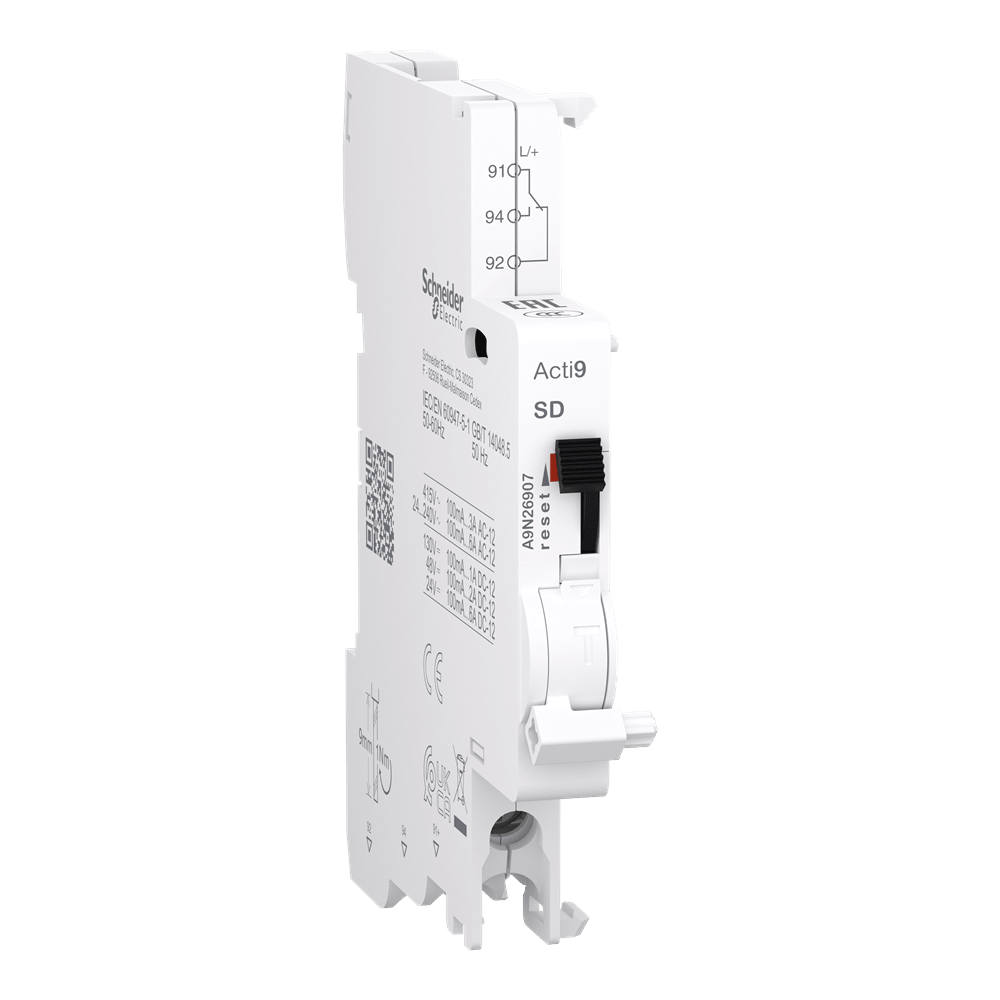

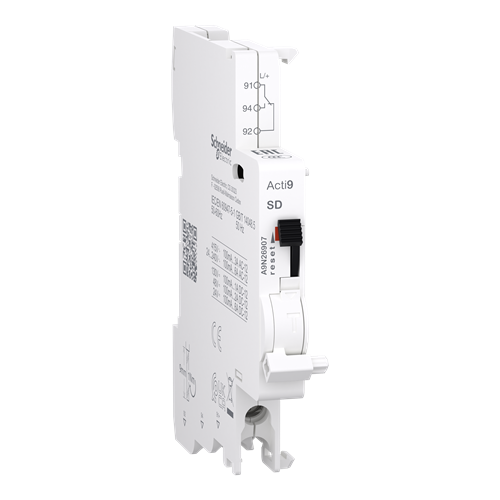

Сигнальный контакт срабатывания при аварии Acti9 A9N26907

Вспомогательный контакт неисправности Acti9 iSD предназначен для дистанционного контроля аварийного отключения автоматических выключателей серий Acti9 C60, C120, C60H-DC, C60PV-DC, SW60-DC. Устройство занимает 1 модуль (9 мм) и устанавливается на DIN-рейку слева от автоматического выключателя. Контакт имеет один переключающий контакт (1 C/O) и обеспечивает сигнализацию при срабатывании автоматического выключателя по тепловой или электромагнитной защите. Устройство оснащено механическим индикатором состояния.

Номинальный ток контакта составляет от 0,1 до 6 А при напряжении 24–250 В переменного тока или 24–240 В постоянного тока. Подключение осуществляется с помощью винтовых зажимов сечением 0,5–2,5 мм? (жесткий) или 1,5 мм? (гибкий). Длина зачистки — 9 мм, момент затяжки — 1 Н·м. Устройство соответствует стандартам IEC 60947-5-1 и GB/T 14048.5, сертифицировано CE и UKCA. Рабочая температура — от -25 до +70°C. Вес нетто — 30 г. Цвет корпуса — белый. Страна производства — Бельгия.

Технические характеристики вспомогательного контакта Acti9 iSD A9N26907

Артикул: A9N26907
Производитель: Schneider Electric
Серия: Acti9
Тип изделия: контакт неисправности (SD)
Количество модулей (9 мм): 1
Сигнальные контакты: 1 переключающий (1 C/O)
Номинальный ток In: 0,1–6 А (24–250 В переменного тока) / 0,1–6 А (24–240 В переменного тока) / 0,1–3 А (415 В переменного тока) / 0,1–6 А (24 В постоянного тока) / 0,1–2 А (48 В постоянного тока) / 0,1–1,5 А (60 В постоянного тока) / 0,1–1 А (130 В постоянного тока)
Номинальное напряжение изоляции Ui: 500 В
Импульсное выдерживаемое напряжение Uimp: 4 кВ
Тип клемм: винтовые зажимы (нижние)
Сечение подключаемых проводов: 0,5–2,5 мм? (жесткий) / 1,5 мм? (гибкий)
Длина зачистки: 9 мм
Момент затяжки: 1 Н·м
Индикация: механический индикатор
Цвет: белый
Габариты (Ш ? В ? Г): 9 ? 85,3 ? 68 мм
Масса нетто: 30 г
Рабочая температура: от -25 до +70°C
Температура хранения: от -40 до +85°C
Стандарты: IEC 60947-5-1, GB/T 14048.5
Сертификация: CE, UKCA, EAC, CCC
Страна производства: Бельгия
