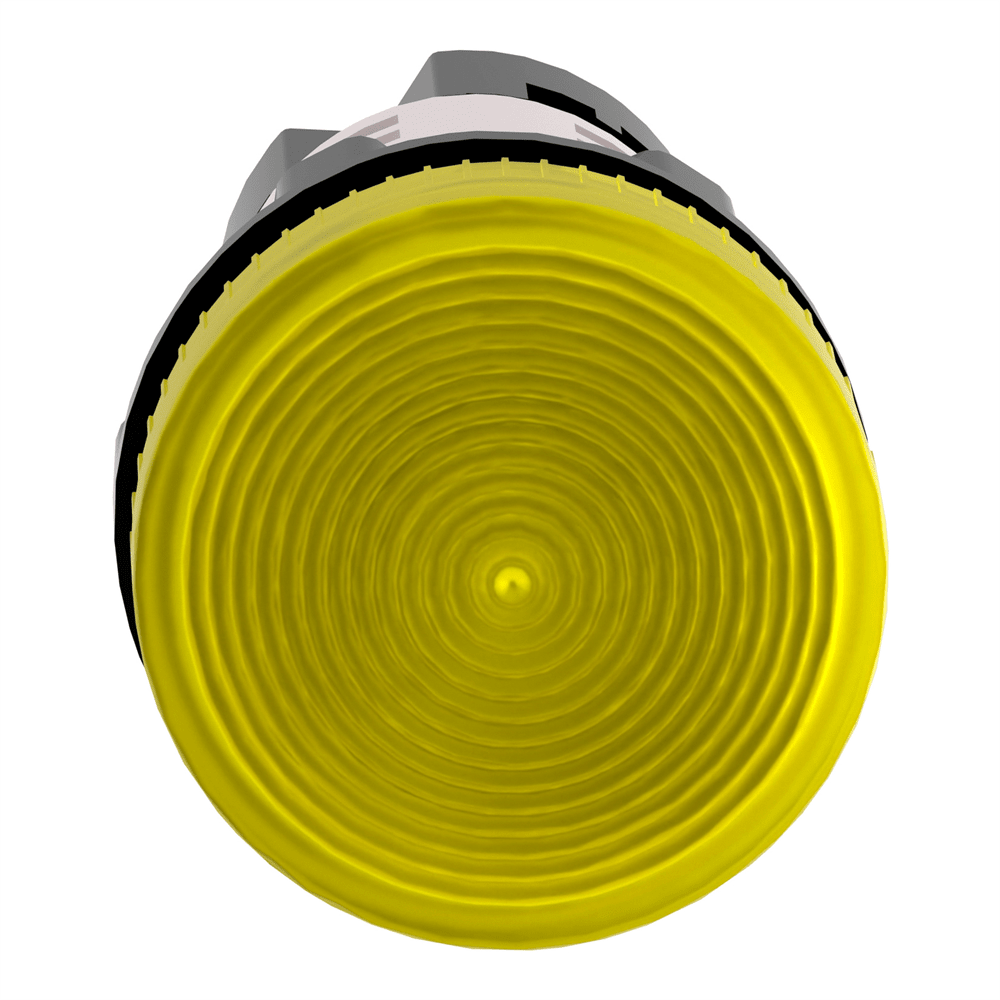

Сигнальная лампа желтая прямое подключение XB7EV65P

Технические характеристики

Серия продукта: Harmony XB7
Тип изделия или компонента: Контрольная лампа
Масса нетто: 0,018 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,000 см<0/0 Длина 1 упаковки: 5,500 см
Вес 1 упаковки: 17,000 г
Гарантия: 18 месяцев
Способ крепления: Крепежная гайка под головкой: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
Клеммы подключения: Соединители Faston, размер соединения: 6.35 x 0.8 мм в соответствии с IEC 60947-1,Выч. согласно IEC 60947-1, Винтовой зажим, <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.22...2 x 2.5 мм кв без кабельного наконечника согласно IEC 60942-2. UL 508, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Защитная обработка: TH
Высота: 29 мм
Ширина: 29 мм
Тип 2 упаковки: 2 10
Высота 2 упаковки: 5,000 см
Ширина 2 упаковки: 11,000 см
Длина 2 упаковки: 16,000 см
Вес 2 упаковки: 174,000 г
Тип 3 упаковки: S01
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 15,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 2,059 кг
Глубина: 54 мм
Категория перенапряжения: Класс II окружающей среды: -25…55 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP20 в соответствии с МЭК 60529 (задняя панель), IP54 в соответствии с МЭК 60529 (передняя панель)
устройства: XB7
Температура окружающего воздуха для собер: -40…70 C
Электромагнитная совместимость: Излучение возмущающего поля класс B в соответствии с МЭК 55011
Форма головки винта: Крестовый совместимый с JIS № 1 отвертка, Крестовый совместимый с Philips 1 отвертка, Щелевой совместимый с плоской O 4 мм отвертка, Щелевой совместимый с плоской O 5.5 мм отвертка
[Us] номинальное напряжение питания: <= 250 В
Виброустойчивость: 5 gn (f= 2…500 Г2-6 Мс/<0/6 XB7
Монтаж устройства: Крепежное отверстие - диаметр: 22,5 мм 22.3 +0.4/0 в соответствии с IEC 60947-5-1
Ударопрочность: 50 gn (длительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 62063-0 40 мм (опорная панель) металл - толщина: 1…6 мм,>= 30 x 40 мм (опорная панель) пластик - толщина: 2…6 мм
Тип сигнализации: Постоянный
Степень защиты NEMA: NEMA 12
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Питание светового Накаливание (лампа не входит в комплект)
Цоколь лампы: BA 9с
Цвет колпачка/кнопки или лезвия: Желтый
Дополнительная информация об исполнительном механе: С гладкой линзой
Описание клемм ISO n°1: (X1-X2)PL
