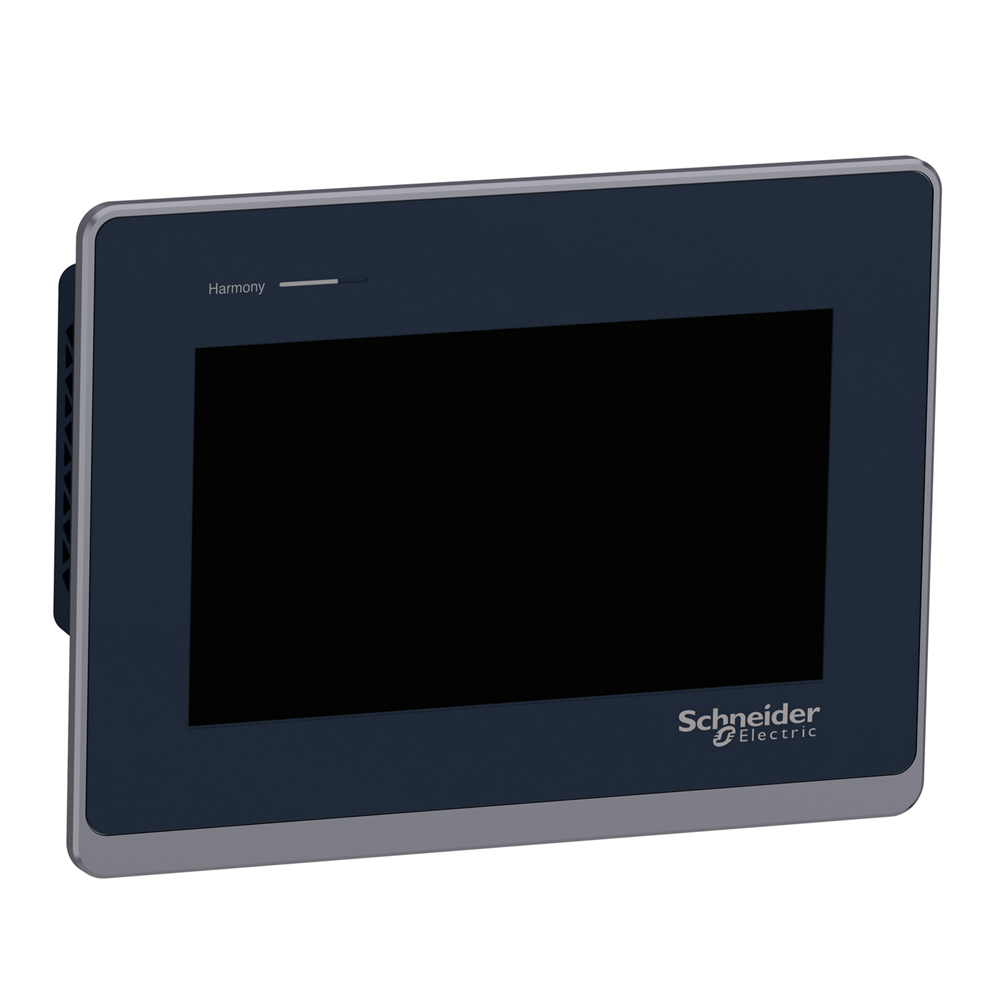

Сенсорная панель оператора WEB 7", =24В HMISTW6400

Эта панель Basic Web HMI относится к линейке Schneider Electric Harmony ST6. Этот резистивный HMI изготовлен из алюминиевой передней панели с многоцветным индикатором состояния, показывающим разные режимы работы. Этот интерфейс HMI имеет ширину 7 дюймов, 16 миллионов цветов и разрешение 800 x 480 пикселей (WVGA). Это готовый к использованию агностический терминал HMI с предварительно установленным браузером HTML5. Он имеет процессор ARM Cortex-A8 с частотой 800 МГц, 512 МБ памяти устройства, 512 МБ памяти пользовательских данных и 128 КБ резервной памяти. Этот HMI STW6 поддерживает 2 порта Ethernet, 1 порт USB 2,0 типа A и 1 порт USB 2,0 Micro-B. Его размеры 208 мм (ширина) x 153 мм (высота) x 45 мм (глубина) и вес 0,80 кг. Это предназначено для таких отраслей, как упаковка, пищевая промышленность и напитки, текстильная промышленность, вентиляционное оборудование, вентиляции и кондиционирование воздуха и компрессоры, а также для конечных пользователей, требующих обслуживания своих веб-устройств. Он отвечает таким стандартам, как EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22. 2 №61010-2-201, а также сертификатам CSA, CE, China RoHS, KC, REACH. Эта серия разработана для удовлетворения потребностей простых операторов машин в хорошей визуализации, подключении, кибербезопасности и экономически эффективном оборудовании. Различные степени защиты: IP65F, тип 1, тип 4X (только для использования внутри помещений), тип 13 (на передней панели, если правильно установлен в корпусе).

Технические характеристики

Серия продукта: Harmony ST6
Тип изделия или компонента: Панель оператора с сенсорным экраном
Масса нетто: 0,8 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9,65 см8,
Длина 1 упаковки: 26,92 см
Вес 1 упаковки: 1,02 кг
Способ крепления: 4 винтами, крепление на: 1,6...5 мм в соответствии с UL 61010-2-201, 4 винтами в соответствии с МЭК 61131 61000-6-2
Стандарты: МЭК 61000-6-4, МЭК 61000-6-2, МЭК 61131-2, UL 61010-2-201, CSA C22.2 № 61010-2-201
Сертификация: 153 мм
Ширина: 208 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см2
упаковки: P12
Количество единиц в 3 упаковке: 144
Высота 3 упаковки: 110 см
Ширина 3 упаковки: 80 см
Длина 3 упаковки: 120 см
Вес 3 упаковки: 149,6 кг
среда: 0…50 C
Материал корпуса: PC
Степень защиты: IP20 в соответствии с МЭК 61131-2 (задняя панель), IP65 в соответствии с МЭК 61131-2 (передняя панель)
Маркировка: CE
Местная сигнализация: Светодиодный Светодиодный индикатор зеленый, постоянный для рабочий, Светодиодный индикатор зеленый, мигание для рабочий, Светодиодный индикатор зеленый, блеклый для режима ожидания, Светодиодный индикатор Желтый, мигание для запуска программного обеспечения, Светодиодный индикатор индикатор красный, мигание для рабочий, Светодиодный индикатор красный, выключен для питания (OFF)
Относительная влажность: 10…90 % Без образования конденсата
Температура окружающего воздуха для собер: -20…60 C
Высота над уровнем моря:2 Устойчивость к эл. в соответствии с МЭК 61000-4-2 уровень 3, Тест на устойчивость к электростатическому разряду - уровень теста: 8 кВ (выхлоп)
Наименование программного обеспечения: Веб-интерфейс для оператора
Максимальный пусковой ток: 30 А
Название процессора: ARM Cortex-A8'2/br 512 МБ память пользовательских данных, 128 Кбайт резервная память
Тип встроенного интерфейса: 1 USB 2.0 тип Aзадняя часть,1 Ethernet - разъем RJ45Нижний
[Us] номинальное напряжение питания: 24 В постоянный ток (+/- 20 %)
Виброустойчивость: +/- 3,5 мм (f = 5…9 Гц) По осям X, Y и Z в течение 10 циклов (1-2 9,8 м/с? постоянное ускорение (f = 9…150 Гц)
Ethernet порт: 10/100BASE
Питание: Внешнее питание
Тип дисплея: Цветной ЖК-дисплей TFT
Потребление энергии [Вт]: 9 В< 1/1 мс (Направления X, Y, Z по 3 раза) в соответствии с МЭК 61131-2
Размеры выреза: 190 x 135 мм размер среза панели
Директивы: 2014/35 / ЕС - директива о низком напряжении, 2014/30 / ЕС 800 x 480 пикселей WVGA
Степень защиты NEMA: NEMA 4 передняя панель (внутреннее), NEMA 13 передняя панель (в корпусе)
Устойчивость к коротким перерывам потребления: 5 мс
Цвет дисплея: 16 миллионов цветов
Часы реального времени: Встроенный 0...50 C, Встроенный 10...90 % RH
Срок службы подсветки: 50000 часов с белый
Cенсорная панель: Одноконтактный аналоговый резистивный
Символьный Катакана
Частота процессора: 800 МГц
Материал передней панели: Алюминий
