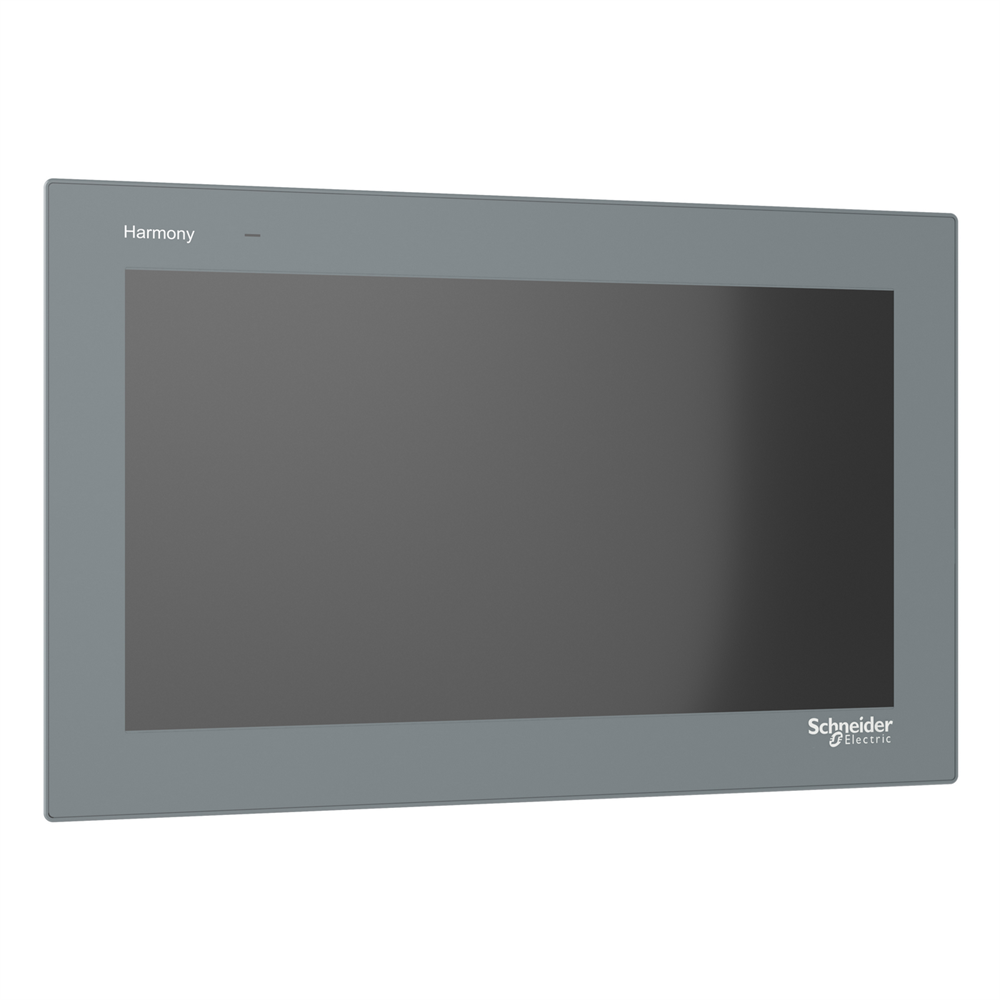

Сенсорная панель оператора 15" Harmony ET6, =24В, Ethernet HMIET6700

Технические характеристики

Серия продукта: Easy Harmony ET6
Тип изделия или компонента: Панель оператора с сенсорным экраном
Масса нетто: 2,52 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1, 2, см
Длина 1 упаковки: 53,0 см
Вес 1 упаковки: 3,397 кг
Способ крепления: 4 винтами, крепление на: 1,6...5 мм
Стандарты: EN 61000-6-4, EN 61000-6 61010-2-201, CSA C22.2 № 61010-1-201
Сертификация изделия: CE, UL, EAC (на рассмотрении), KC-Mark (на рассмотрении)
Высота: 268 мм
Ширина: 412 мм
Тип упаковке: 2
Высота 2 упаковки: 30,0 см
Ширина 2 упаковки: 40,0 см
Длина 2 упаковки: 60,0 см
Вес 2 упаковки: 7,593 кг
Глубина: 50 мм
Рабочая температура корпуса: PC
Степень защиты: IP20 в соответствии с МЭК 61131-2 (задняя панель), IP65 в соответствии с МЭК 61131-2 (передняя панель)
Местная сигнализация: Светодиодный индикатор зеленый, постоянный для рабочий, Светодиодный индикатор индикатор красный, постоянный для питания (ON), Светодиодный индикатор, выключенный для питания (OFF)
Относительная влажность: 10…90 % Без образования конденсата
Температура окружающего воздуха для собер: -20…60 C
Высота над уровнем моря:2 стойкость к эл. переходных процессов/импульсов - уровень теста: 2 кВ (разъемы питания) в соответствии с МЭК 61000-4-4, тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (Сигнальные порты), Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ (контактный разряд) в соответствии с МЭК 61000-4-2 уровень 3, Тест на устойчивость к электростатическому разряду - уровень теста: Vi Designer Basic
Максимальный пусковой ток: 30 А
Название процессора: ARM Cortex-A8
Описание памяти: Память устройства 256 МБ, Память данных пользователя 256 МБ, Резервная память 128 Кбайт
Тип встроенного интерфейса: 1 Послед штекер - RS232C (курс: 2400...115200 бит/с)Нижний, 1 Последовательный порт COM2 - 1 SUB-D 9-контактный штекер - RS422/RS485 (курс: 2400...115200 бит/с)Нижний 2400...187500 бит/с)Нижний, 1 EthernetНижний, 1 USB 2.0 тип Aзадняя часть, 1 USB 2.0 тип micro Bзадняя часть
[Us] номинальное напряжение питания: 24 В постоянный ток +/- 20 % +/- 20 %
По осям X, Y и Z в течение 10 циклов (примерно 100 мин) в соответствии с МЭК 61131-2, 9,8 м/с? постоянное ускорение (f = 9…150 Гц)
Ethernet порт: 10/100BASE
Питание: Внешнее питание
Тип дисплея: Цветной ЖК-дисплей TFT
Потребление энергии [Вт]: 18,5 В/м/с 11 мс (Направления X, Y, Z по 3 раза) в соответствии с МЭК 61131-2
Размеры выреза: 394 x 250 мм размер среза панели
Директивы: 2014/35 / ЕС - директива о низком напряжении, 2014/3 дисплея: 1366 x 768 пикселей FWXGA
Степень защиты NEMA: NEMA 4 передняя панель (внутреннее)
Устойчивость к коротким перерывам потребления: 5 мс
Цвет дисплея: 16 миллионов цветов
Размер дисплея: 1 VxWorks
Яркость: 16 уровней
Часы реального времени: Встроенный 0...50 C, Встроенный 10...90 % RH
Cенсорная панель: Одноконтактный аналоговый резистивный
Символьный шрифт: ASCII, ASCII, Китайский (ANK, кандзи), Катакана, Корейский, Тайвань (традиционный китайский)
Количество страниц: 200 страниц приложений
Частота процессора: 800 МГц
Загружаемые протоколы: Modbus, Uni-TE, Сторонние протоколы
Бренд: Schneider Electric
