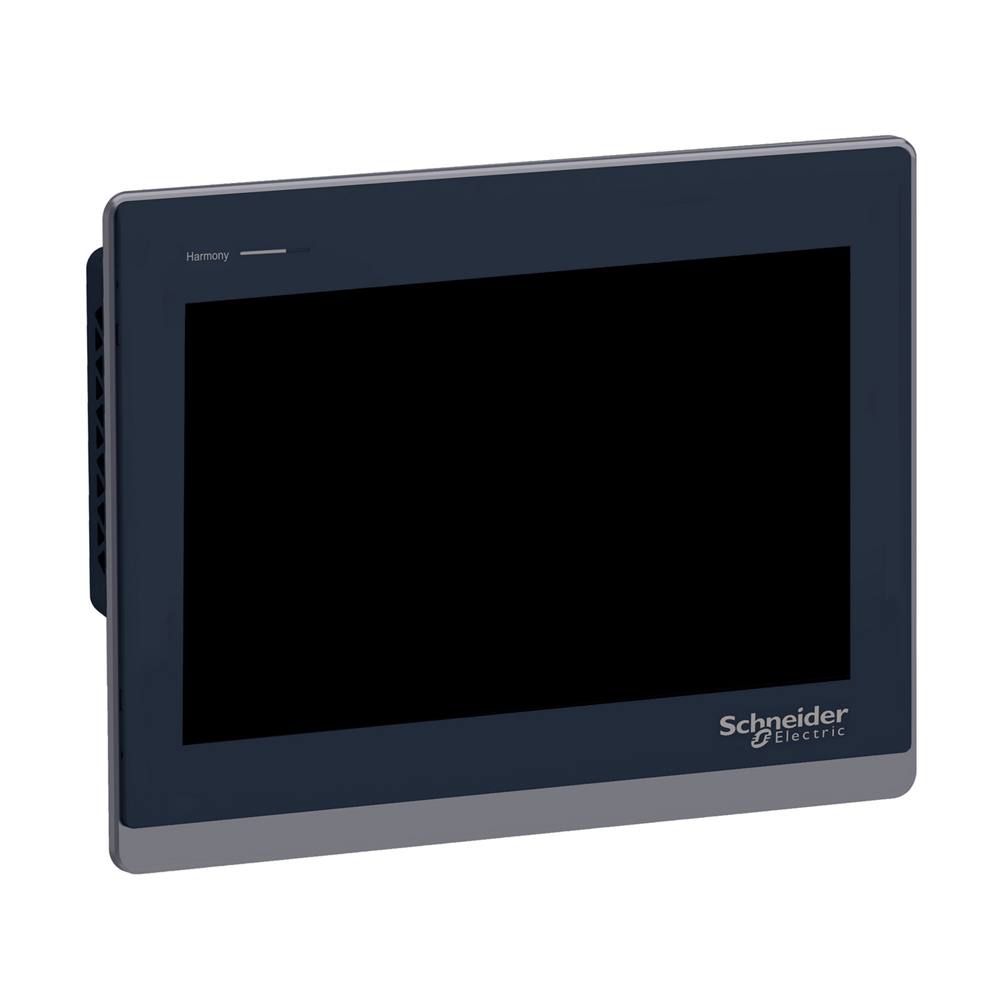

Сенсорная панель оператора 10", =24В HMIST6500

Эта базовая панель HMI относится к линейке Schneider Electric Harmony ST6. Этот резистивный HMI изготовлен из алюминиевой передней панели с многоцветным индикатором состояния, показывающим разные режимы работы. Этот интерфейс HMI имеет ширину 10,1 дюйма с 16 миллионами цветов и разрешением 1024 x 600 пикселей (SVGA). Он работает на основе программного обеспечения EcoStruxure Operator Terminal Expert для интуитивно понятного использования. Он имеет процессор ARM Cortex-A8 с тактовой частотой 800 МГц, 1 ГБ памяти устройства, 128 МБ памяти пользовательских данных и 512 КБ резервной памяти. Этот HMI ST6 поддерживает 2 порта Ethernet, COM1 (RS-232C), COM2 (RS-485), 1 порт USB 2,0 типа A и 1 порт USB 2,0 Micro-B. Его размеры: 273 мм (ширина) x 203 мм (высота) x 47 мм (глубина) и вес 1,30 кг. Предназначены для таких отраслей, как упаковка, пищевая промышленность и напитки, текстильная промышленность, оборудование для вентиляции и кондиционирования воздуха, компрессоры, а также конечных пользователей, требующих обслуживания своих веб-устройств. Он отвечает таким стандартам, как EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22. 2 №61010-2-201, а также сертификатам CSA, CE, China RoHS, KC, REACH. Эта серия разработана для удовлетворения потребностей простых операторов машин в хорошей визуализации, подключении, кибербезопасности с EcoStruxure Secure Connect Advisor и экономически выгодном оборудовании. Различные степени защиты: IP65F, тип 1, тип 4X (только для использования внутри помещений), тип 13 (на передней панели, если правильно установлен в корпусе).

Технические характеристики

Серия изделия: Harmony ST6
Тип изделия или компонента: Панель оператора с сенсорным экраном
Масса нетто: 1,3 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 12,500 8 см
Длина 1 упаковки: 34,500 см
Вес 1 упаковки: 1,825 кг
Способ крепления: 4 винтами, крепления на: 1,6...5 мм в соответствии с UL 61010-2-201, 4 винтами в соответствии с МЭК2 61000-6-2
Стандарты: МЭК 61000-6-4, МЭК 61000-6-2, МЭК 61131-2, UL 61010-2-201, CSA C22.2 № 61010-2-201
Сертификация: 203 мм
Ширина: 273 мм
Тип 2 упаковки: S04
Количество единиц в 2 упаковке: 4
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 40,000 см<0/ Длина 2 упаковки:0 8,300 кг
Глубина: 47 мм
Рабочая температура окружающей среды: 0…50 C
Материал корпуса: PC
Степень защиты: IP20 в соответствии с МЭК 61131-2 (задняя панель), IP65 в соответствии с МЭК 61131-2 Местная сигнализация: Светодиодный индикатор зеленый, постоянный для офлайн, Светодиодный индикатор зеленый, постоянный для рабочий, Светодиодный индикатор зеленый, мигание для рабочий, Светодиодный индикатор зеленый, блеклый для режима ожидания, Светодиодный индикатор Светодиодный индикатор красный, постоянный для питания (ON), Светодиодный индикатор красный, мигание для рабочий, Светодиодный индикатор красный, выключен для питания (OFF)
Относительная влажность: 10…90 % Без образования конденсата
Температура окруж. Высота над уровнем моря: 2000 м
Электромагнитная совместимость: Тест на стойкость к эл. переходных процессов/импульсов - уровень теста: 2 кВ (разъемы питания) в соответствии с МЭК 61000-4-4, тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (Сигнальные порты), Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ (контактный разряд) в соответствии с МЭК 61000-4-2 уровень 3, Тест на устойчивость к электростатическому разряду - уровень теста: 3 кВ А
Название процессора: ARM Cortex-A8
Описание памяти: 1 Гбайт память устройства, 512 КБ резервная память, 128 МБ память пользовательских данных
Тип встроенного интерфейса: 1 Последовательный порт COM1 - 1 SUB-D 9-контактный женский 2400...115200 бит/с)Нижний, 1 Последовательный порт COM2 - разъем RJ45 - RS485 (курс: 2400...115200 бит/с)задняя часть, Последовательный порт COM2 (курс: 2400...187500 бит/с) 2.0 тип micro B,2 Ethernet
[Us] номинальное напряжение питания: 24 В постоянный ток (+/- 20 %)
Виброустойчивость: +/- 3,5 мм (f = 5…9 Гц) По осям X, Y и Z в течение 10 циклов (приблизительно 100 мин) в соответствии с МЭК 6/ ускорение (f = 9…150 Гц)
Ethernet порт: 10/100BASE
Питание: Внешнее питание
Тип дисплея: Цветной ЖК-дисплей TFT
Потребление энергии [Вт]: 12,6 В
Ударопрочность: 1 м? Y, Z по 3 раза) в соответствии с МЭК 61131-2
Размеры выреза: 255 x 185 мм размер среза панели
Директивы: 2014/35 / ЕС - директива о низком напряжении, 2014/30 / ЕС - электромагнитная совместимость<0/0 600 пикселей WSVGA
Степень защиты NEMA: NEMA 4 передняя панель (внутреннее), NEMA 13 передняя панель (в корпусе)
Устойчивость к коротким перерывам потребления: 10 мс
Цвет дисплея: 16 миллионов цветов
Размер 0
Яркость: 16 уровней
Часы реального времени: Встроенный 0...50 C, Встроенный 10...90 % RH
Пакет программного обеспечения: EcoStruxure Operator Terminal Expert
Срок службы подсветки: 50000 часов с белый
Cенсорный панель шрифт: ASCII, ASCII (европейские символы), Китайский (упрощенный китайский), Японский (ANK, кандзи), Катакана, Корейский, Тайваньский (традиционный китайский)
Количество страниц: 200 страниц приложений
Частота процессора: 800 МГцрони<-/> протоколы
Бренд: Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Материал передней панели: Алюминий

90 % RH
Пакет программного обеспечения: EcoStruxure Operator Terminal Expert
Срок службы подсветки: 50000 часов с белый
Cенсорная панель: Одноконтактный аналоговый резистивный
Символьный шрифт: ASCII, ASCII (китайский) (ANK, кандзи), Катакана, Корейский, Тайвань (традиционный китайский)
Количество страниц: 200 страниц приложений
Частота процессора: 800 МГц
Загружаемые протоколы: Modbus, Uni-TE, Сторонние протоколы
Бренд: Schneiderec Electric Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Материал передней панели: Алюминий

90 % RH
Пакет программного обеспечения: EcoStruxure Operator Terminal Expert
Срок службы подсветки: 50000 часов с белый
Cенсорная панель: Одноконтактный аналоговый резистивный
Символьный шрифт: ASCII, ASCII (китайский) (ANK, кандзи), Катакана, Корейский, Тайвань (традиционный китайский)
Количество страниц: 200 страниц приложений
Частота процессора: 800 МГц
Загружаемые протоколы: Modbus, Uni-TE, Сторонние протоколы
Бренд: Schneiderec Electric Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Материал передней панели: Алюминий
