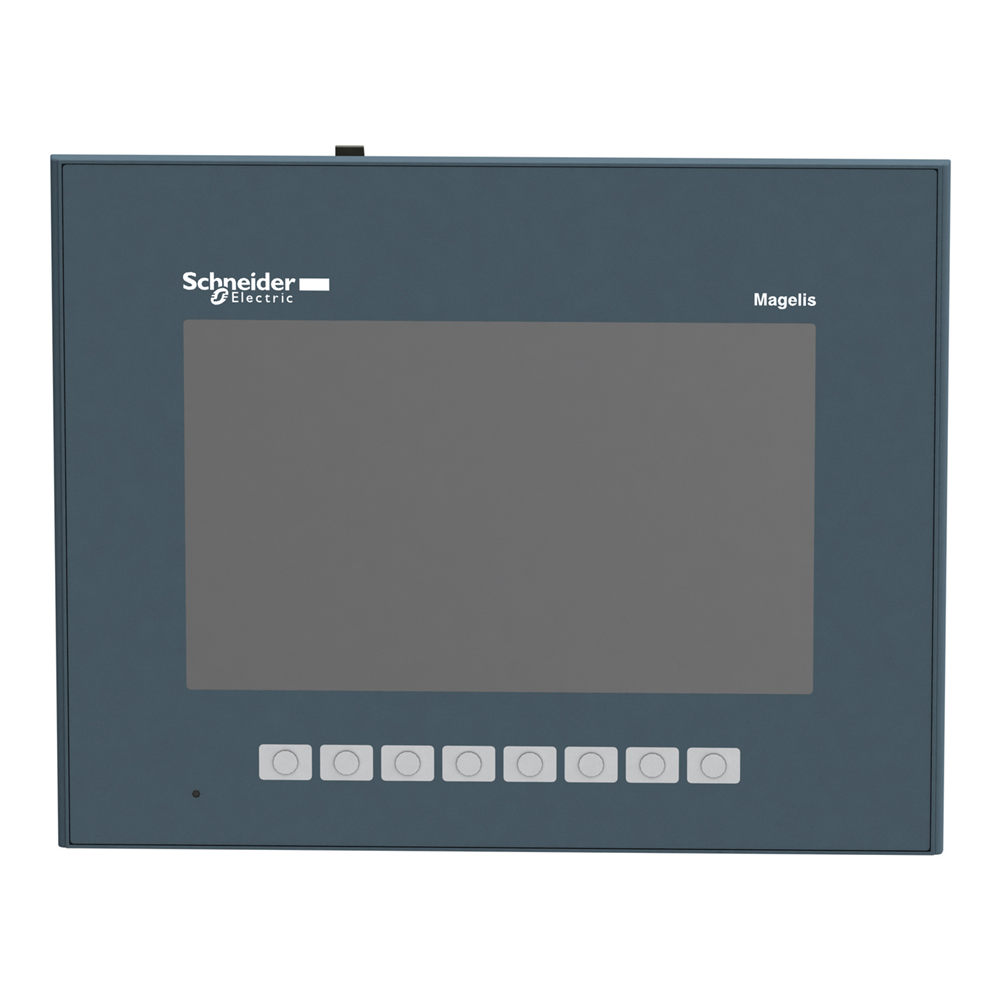

Сенсорная панель 7" WVGA-TFT, =24В HMIGTO3510

Этот сенсорный человеко-машинный интерфейс (HMI) Magelis GTO IP65 питается 24 В постоянного тока, имеет 7-дюймовый цветной TFT ЖК-дисплей, 800 x 480 пикселей (WVGA), 8 функциональных клавиш и 96 МБ EPROM. Этот сенсорный человеко-машинный интерфейс (HMI) идеально подходит для оптимизации информации и коммуникации с системами автоматизации промышленности и инфраструктуры. Например, как малогабаритная техника, системы обработки, машины для производства пищевых продуктов и напитков и фармацевтическая промышленность. Экран отображает текстовые сообщения, графические объекты и мнемонические схемы, управление и настройку данных. Порт хоста RS485 идеально подходит для наблюдения и управления простыми системами и машинами. Его легко программировать с помощью Vijeo Designer, почти не требуя кодировки.

Технические характеристики

Серия продукта: Harmony GTO
Тип изделия или компонента: Усовершенствованная сенсорная панель
Масса нетто: 1,2 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 14,5 см6, 8
Вес 1 упаковки: 1,56 кг
Гарантия: 18 месяцев
Способ крепления: 4 винтовыми зажимами
Стандарты: UL 508, МЭК 61000-6-2, МЕК 6 C-Tick, KCC, cULus, UKCA, UKEX
Высота: 173 мм
Ширина: 218 мм
Тип 2 упаковки: P12
Количество единиц в 2 упаковке: 48
Высота 2 упаковки: 105 см
Ширина 2 упаковки: 120 см
Вес 2 упаковки: 76,8 кг
Глубина: 60 ??мм
Рабочая температура окружающей среды: 0…50 C
Материал корпуса: PPT
Степень защиты: IP20 в соответствии с МЭК 60529 (задня панель)
Местная сигнализация: Светодиодный индикатор зеленый, постоянный для офлайн, Светодиодный индикатор зеленый, постоянный для рабочий, Светодиодный индикатор Желтый, мигание для запуска программного обеспечения, Светодиодный индикатор красный, постоянный для питания блеклый для питания (OFF), СВЕТОДИОД COM2 желтый, постоянный для данные передаются, СВЕТДИОД COM2 желтый, блеклый для нет передачи данных, Светодиод SD-карты зеленый, постоянный для карты вставлен, Светодиод SD-карты зеленый, блеклый для карт/ 10…90 % без конденсата
Высота над уровнем моря: < 2000 м
Устойчивость к электростатическому разряду: 6 кВ контактный разряд в соответствии с МЭК 61000-4-2 уровень 3
Наименование программного обеспечения: Vijeo Designer Конфигурационный ПО 0 >/ V= А
Описание памяти: Флеш EPROM, 96 МБ
Тип аккумулятора: Литиевая аккумулятор для внутренняя оперативная память, автономия: 100 дней, время зарядки = 5 день(дней), срок службы батареи = 10 год(годы)Sub,9 интерфейс: RS232C, скорость передачи: 2400...115200 бит/с, Последовательный порт COM2 RJ45, интерфейс: RS485, скорость передачи: 2400...115200 бит/с, Последовательный порт COM2 RJ45, интерфейс: RS487, скорость передач: 18 RJ45, интерфейс: 10BASE-T/100BASE-TX, Ethernet RJ45, интерфейс: IEEE 802.3, USB 2.0 тип A, USB 2.0 типа mini B
[Us] номинальное напряжение питания: 24 В постоянный ток для… Температура: хранение: -20…60 C
Виброустойчивость: 3,5 мм (f = 5…9 Гц) - По осям X,Y и Z в течение 10 циклов (приблизительно 100 мин) - в соответствии с МЭК 61131-2, 1 gn (f = 9…150 Гц) - По осям X, Y и Z в течение 10 циклов (приблизительно 100 мин) - в соответствии с МЭК 61131-2<8 В максимальное потребление: 5 В когда подсветка выключена, 5,5 В когда подсветка приглушена, 12 В
Питание: Внешний источник
Тип дисплея: Цветной TFT-дисплей с подсветкой
Монтаж продукта: Скрытый монтаж
Ударопрочность: 147 м Y 61131-2
Тип охлаждения: Природное охлаждение
Разрешение экрана: 800 x 480 пикселей WVGA
Степень защиты NEMA: NEMA 4X передняя панель (внутреннее)
Цвет дисплея: 65536 цветов
Операционная система: Harmony
Яркость: 16 уровней - управление с помощью сенсорной панели, 16 уровней - управление с помощью программного обеспечения
Тип кнопки управления: 8 режим работы, определенный с помощью Vijeo Designer кнопка F1...F8
Оборудование для хранения данных: SD3 ГБ
Тип клеммы: Сенсорный дисплей
Срок службы подсветки: 50000 часов белый на 25 C
Cенсорная панель: Резистивная пленка, 1000000 циклов
Символьный шрифт: Китайский (традиционный) Японский (ANK, кандзи), Корейский
Загружаемые протоколы: Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, Mitsubishi Melsec сторонние протоколы, Omrony протоколы, Siemens Simatic посторонние протоколы, Schneider Electric Modicon Modbus TCP
Материал передней панели: PPT
Зона сенсорного управления: 1024 x 1024
Резервные копии данных: 128 Кбайт внутренняя оперативная память (SRAM)

16 уровней - управление с помощью сенсорной панели, 16 уровней - управление с помощью программного обеспечения
Тип кнопки управления: 8 режим работы, определенный с помощью Vijeo Designer кнопка F1...F8
Оборудование для хранения данных: SD-карта, <= 32 ГБ, SDHC карта, <= 3 дисплей
Срок службы подсветки: 50000 часов белый на 25 C
Cенсорная панель: Резистивная пленка, 1000000 циклов
Символьный шрифт: Тайваньская (традиционная китайская), ASCII, Китайская (упрощенная) Корейский
Загружаемые протоколы: Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, Mitsubishi Melsec сторонние протоколы, Omron Sysmac сторонние протоколы, RockBell протоколы, Schneider Electric Modicon Modbus TCP
Материал передней панели: PPT
Зона сенсорного управления: 1024 x 1024
Резервные копии данных: 128 Кбайт внутренняя оперативная память (SRAM)

16 уровней - управление с помощью сенсорной панели, 16 уровней - управление с помощью программного обеспечения
Тип кнопки управления: 8 режим работы, определенный с помощью Vijeo Designer кнопка F1...F8
Оборудование для хранения данных: SD-карта, <= 32 ГБ, SDHC карта, <= 3 дисплей
Срок службы подсветки: 50000 часов белый на 25 C
Cенсорная панель: Резистивная пленка, 1000000 циклов
Символьный шрифт: Тайваньская (традиционная китайская), ASCII, Китайская (упрощенная) Корейский
Загружаемые протоколы: Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, Mitsubishi Melsec сторонние протоколы, Omron Sysmac сторонние протоколы, RockBell протоколы, Schneider Electric Modicon Modbus TCP
Материал передней панели: PPT
Зона сенсорного управления: 1024 x 1024
Резервные копии данных: 128 Кбайт внутренняя оперативная память (SRAM)
