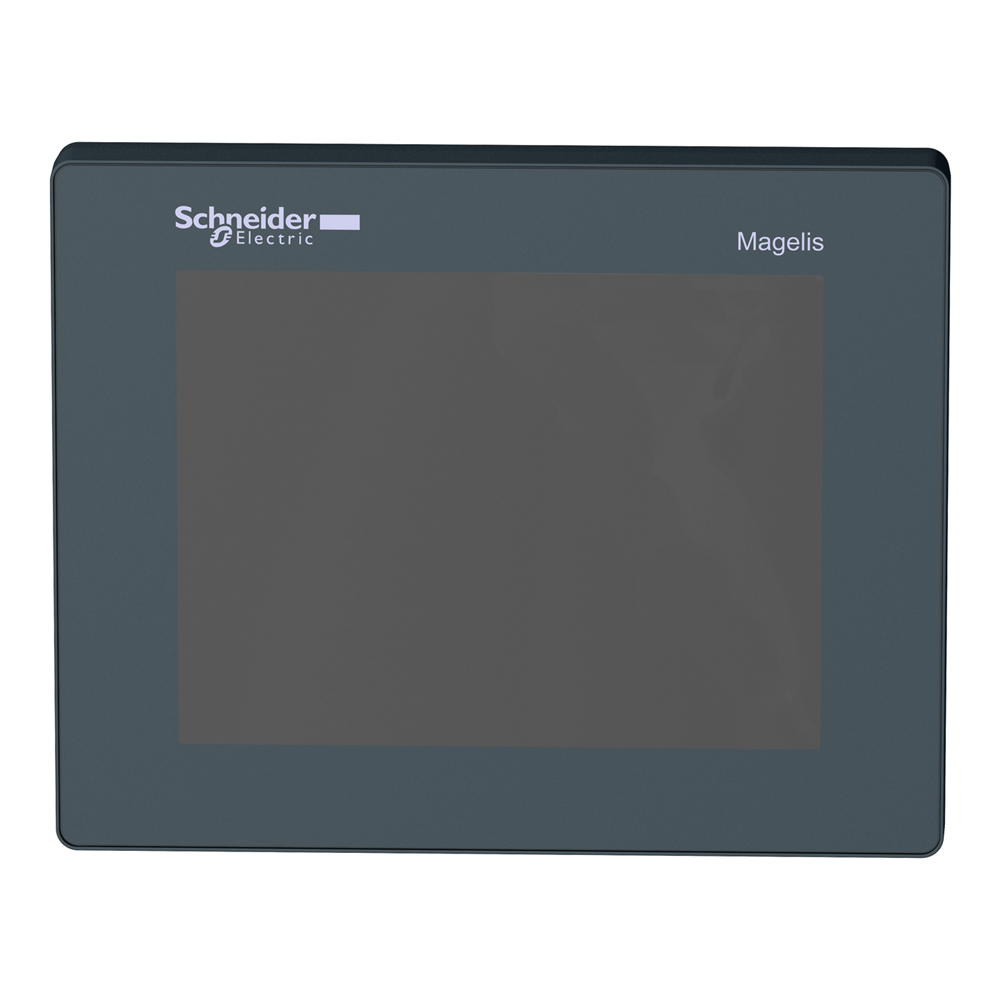

Сенсорная панель 5.7" цветная HMISTU855

Этот небольшой сенсорный человеко-машинный интерфейс (HMI) Magelis STU питается 24 В постоянного тока, имеет 5,7-дюймовый цветной TFT ЖК-дисплей с разрешением 320 x 240 пикселей (QVGA) и 32 МБ EPROM. Он также имеет 1 хост+1 порт USB mini-B, 1 порт RS232C/RS485 и 1 порт Ethernet TCP/IP. Он идеально подходит для оптимизации информации и связи с системами автоматизации промышленности и инфраструктуры, такими как малогабаритная техника, системы обработки, машины для производства пищевых продуктов и напитков и фармацевтическая промышленность. Экран отображает графические страницы на монохромном экране. Благодаря креплению с помощью отверстия диаметром 22 мм не требуется прямоугольный вырез на панели. Его главный порт RS485 делает его идеальным для наблюдения и управления простыми системами и машинами.

Технические характеристики

Серия продукта: Harmony STO & STU
Тип изделия или компонента: Панель оператора с сенсорным экраном
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,000 см
Ширина 1 упаковки: 1 упаковки: 1 27,000 см
Вес 1 упаковки: 869,000 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 22 мм
Стандарты: UL 1604, FCC класс A, МЭК 61000-6-2, МЭК2 изделия: UL класс 1 подраздел 2 T4A или T5, C-Tick, cULus, морской, UKCA
Высота: 129,15 мм
Ширина: 163 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 8
Высота 0 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 7,315 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 192
Высота 3 упаковки: 130, 130 80,000 см
Длина 3 упаковки: 120,000 см
Вес 3 упаковки: 187,560 кг
Глубина: 56,5 мм
Рабочая температура окружающей среды: 0…50 C
Материал корпуса: PC/ к МЭК 60529 (задняя панель), IP65 в соответствии с МЭК 60529 (передняя панель)
Маркировка: С логотипом Schneider, CE
Относительная влажность: 0…85 % без конденсата
Температура окружающего воздуха для собер: -20…60 2000 м
Устойчивость к электромагнитному полю: 10 В/м в соответствии с МЭК 61000-4-3
Наименование программного обеспечения: Vijeo Designer
Максимальный пусковой ток: 30 А
Название процессора: ПРОЦЕССОР ARM9
Описание памяти 64 кБ
Тип встроенного интерфейса: 1 USB 2.0 типа mini B, 1 USB 2.0 тип A, Последовательный порт COM1 - разъем RJ45 - RS232C/RS485 (курс: <= 115,2 кбит/с), блок питания - съемная колодка с винтовыми [Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 20,4…28,8 В
Виброустойчивость: +/- 3,5 мм (f = 5…9 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f = 9…1 60068-2-6
Питание: Внешний источник
Тип дисплея: Цветной сенсорный экран QVGA TFT
Потребление энергии [Вт]: 6,8 В
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 600682-0 240 пикселей QVGA
Степень защиты NEMA: NEMA 4X передняя панель (внутреннее использование)
Устойчивость к коротким перерывам потребления: 7 мс
Цвет дисплея: 65536 цветов
Размер дисплея: 5,7 дюйма Часы реального времени:Доступ к часам реального времени ПЛК
Срок службы подсветки: 50000 часов
Cенсорная панель: Аналоговый
Символьный шрифт: Тайваньский (традиционный китайский), Японский (ANK, кандзи), Китайский (упрощенный китайский), ASCII/ памяти
Частота процессора: 333 МГц
Загружаемые протоколы: Uni-TE, Modbus TCP/IP, Сторонние протоколы, Modbus
