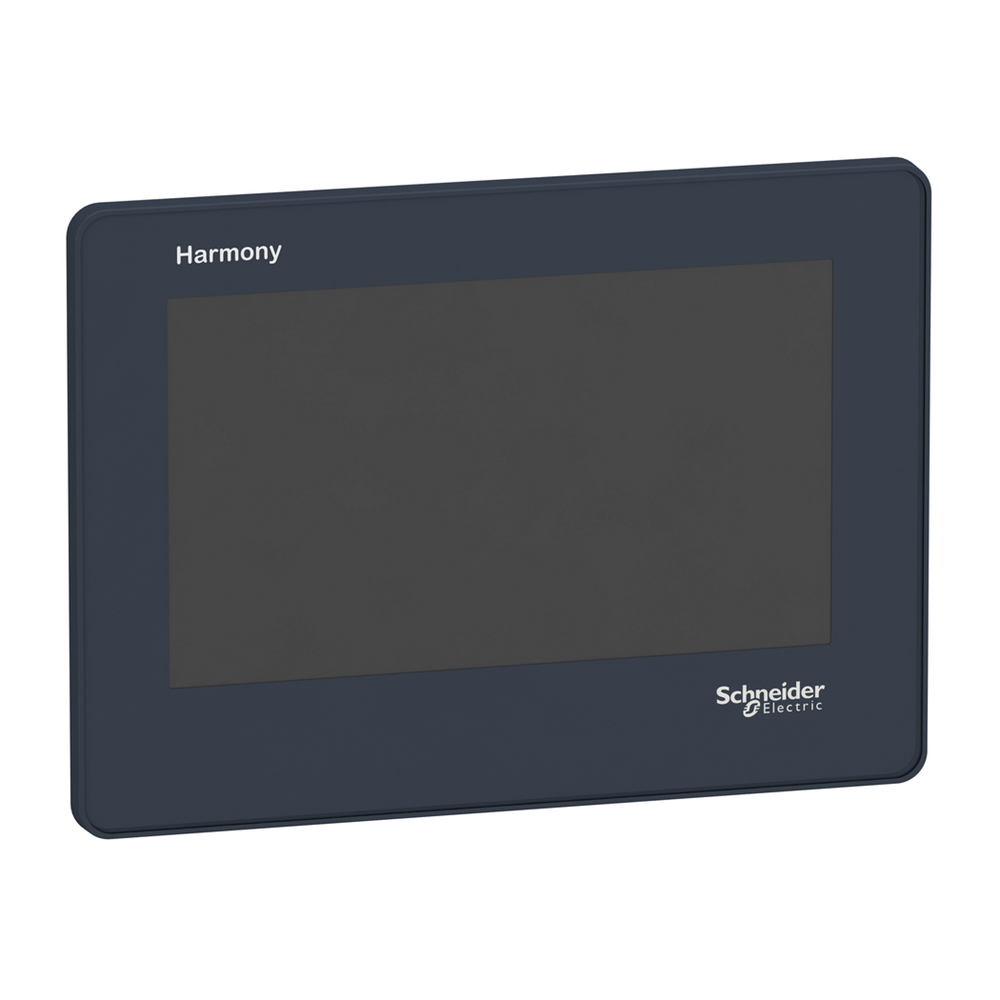

Сенсорная панель 4,3", 480x272, RS-232C/485 HMISTO715

Этот небольшой человеко-машинный интерфейс с сенсорным экраном Magelis STO (HMI) питается от 12 В до 24 В постоянного тока, имеет 4,3-дюймовый цветной TFT ЖК-дисплей с разрешением 480 x 272 пикселей и 26 МБ EPROM. Он также имеет 1 хост + 1 порт mini-B USB и 1 порт RS232C/RS485. Он идеально подходит для оптимизации информации и связи с системами автоматизации промышленности и инфраструктуры, такими как компактные машины, системы обработки, машины для производства пищевых продуктов и напитков и фармацевтическая промышленность. Экран отображает цветные графические страницы. Его хост-порт RS485 делает его идеальным для контроля простых систем и машин.

Технические характеристики

Серия продукта: Harmony STO & STU
Тип изделия или компонента: Панель оператора с сенсорным экраном
Совместимость серии: MitsubishI, Omron, Siemens, Allen-Bradley
Масса нетто: 0,22 кг
Тип 1 упаковки: PCE
Высота 1 упаковки: 13,2 см
Ширина 1 упаковки: 7,8 см
Длина 1 упаковки: 18,2 см
Вес 1 упаковки: 525 г
Способ крепления: 2 монтажными креплениями, крепление на: панель/ толщиной/ 12.12.01, CSA C22.2 № 142, UL 61010-2-201, EN 61000-6-2, CSA C22.2 № 213, EN 61000-6-4, UL 61010-1, Сертификация: CE, cUL, Зона ATEX 2/22, UKCA
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 0 0 г
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 80 см
Ширина 3 упаковки: 120 см
Длина 3 упаковки: 110 см
Вес 3 упаковки: 1784 0…50 C
Материал корпуса: PPT
Степень защиты: IP65f (передняя панель), IP20 (задняя панель)
Относительная влажность: 10…90 % без конденсата
Температура окружающего воздуха для собер: -20…60 C<0/0 совместимость: Устойчивость к излучаемым электромагнитным полям - уровень теста: 10 В/м (80 МГц...2.7 ГГц), Устойчивость к электростатическому разряду - уровень теста: 8 кВ уровень 3 (выхлоп) в соответствии с EN 61000-4-2, Устойчивость к электростатическому разряду 61000-4-2
Наименование программного обеспечения: EcoStruxure Operator Terminal Expert
Описание памяти: Резервное копирование данных 512 КБ, Память приложений 26 МБ
Тип встроенного интерфейса: 1 USB 2.0 типа mini B, 1 USB 2 . RS232C/RS485 (курс: 2400...115200 бит/с)
[Us] номинальное напряжение питания: 12...24 В постоянный ток - 10...20 % Вибростойкость: 1 gn (f = 5…150 Гц) в соответствии с МЭК 2 (f = 5…150 Гц) в соответствии с МЭК 61131-2
Питание: Внешний источник
Тип дисплея: Цветной ЖК-дисплей TFT
Потребление энергии [Вт]: 7,5 В
Удароустойчивость: 15 gn для 11м1/1 выреза: 77.5 x 112.5 мм, 66 x 105 мм с монтажным адаптером
Разрешение дисплея: 480 x 272 пикселей
Степень защиты NEMA: NEMA 4X/13 передняя панель (внутреннее использование)
Цвет дисплей 4,3 дюйма
Операционная система: Harmony
Яркость:16 уровней с помощью сенсорной панели
Часы реального времени: С RTC-батареей опционально
Срок службы подсветки: 50000 часов с белый
Cенсорная панель: Аналоговый
Символьный шрифт: Китайский Тайваньская (традиционная китайская), Корейская, Кириллица
Количество страниц: 8999
Загружаемые протоколы: Сторонние протоколы, Modbus
Материал передней панели: Пластиковый
