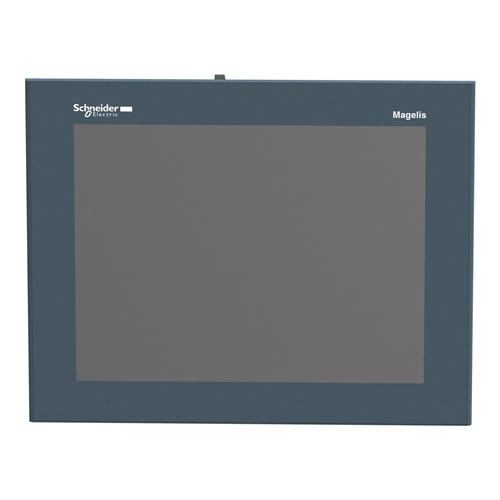

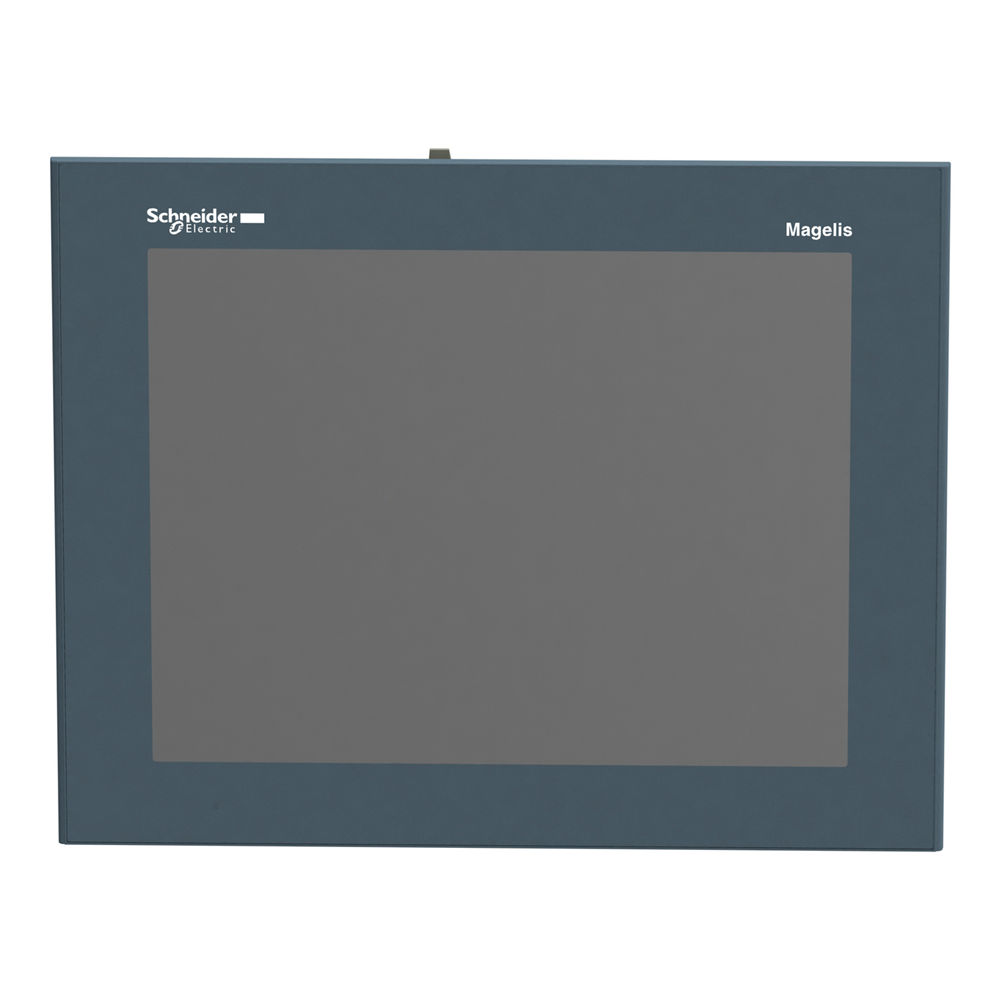

Сенсорная панель 10.4" цветная VGA-TFT HMIGTO5310

Этот человеко-машинный интерфейс с сенсорным экраном Magelis GTO IP65 (HMI) питается 24 В постоянного тока, имеет 10,4-дюймовый цветной TFT LCD-дисплей, 640 x 480 пикселей (VGA) и 96 МБ EPROM. Он также имеет 1 слот для SD-карты, 1 хост + 1 мини-B USB-порт, 1 порт RS232C, 1 порт RS485 и 1 порт Ethernet TCP/IP. Идеально подходит для оптимизации информации и связи с системами автоматизации промышленности и инфраструктуры, такими как малогабаритная техника, системы обработки, машины для производства пищи и напитков и фармацевтическая промышленность. На экране отображаются текстовые сообщения, графические объекты и мнемонические схемы, управление и конфигурация данных. Его хост-порт RS485 делает его идеальным для наблюдения и управления простыми системами и машинами. Его легко программировать с помощью Vijeo Designer, почти не требуя кодировки.

Технические характеристики

Серия продукта: Harmony GTO
Тип изделия или компонента: Усовершенствованная сенсорная панель
Масса нетто: 2 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 17,500 см0<0/0 Длина 1 упаковки: 35,500 см
Вес 1 упаковки: 2,625 кг
Гарантия: 18 месяцев
Способ крепления: 4 винтовыми зажимами
Стандарты: UL 508, МЭК 61131-2, МЭК: cULus, CE, C-Tick, KCC, UKCA, UKEX
Высота: 214,5 мм
Ширина: 272,5 мм
Тип 2 упаковки: P12
Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 82,0 80,000 см
Длина 2 упаковки: 120,000 см
Вес 2 упаковки: 100,000 кг
Глубина: 57 мм
Рабочая температура окружающей среды: 0…55 C
Материал корпуса: PPT
60529 (задняя панель), IP65 в соответствии с МЭК 60529 (передняя панель)
Местная сигнализация: Светодиодный индикатор зеленый, постоянный для офлайн, Светодиодный индикатор зеленый, постоянный для рабочий, Светодиодный индикатор Светодиодный индикатор красный, постоянный для питания (ON), Светодиодный индикатор прозрачный, блеклый для питания (OFF), СВЕТОДИОД COM2 желтый, постоянный для передаваемых данных, СВЕТОДИОД COM2 желтый, блеклый для нет передачи данных, Светодиод SD-карты зеленый, постоянный для карты блеклый для карты не вставлен или нет доступа к ней
Относительная влажность: 10…90 % без конденсата
Высота над уровнем моря: < 2000 м
Устойчивость к электростатическому разряду: 6 кВ контактный разряд в соответствии с МЭК 61000-4-2 уровень Конфигурационное ПО >= V6.1
Максимальный пусковой ток: 30 А
Описание памяти: Флеш EPROM, 96 МБ
Тип аккумулятора: Литиевая аккумулятор для внутренняя оперативная память, автономия: 100 дней, срок зарядки = 5 год(годы)
Тип встроенного интерфейса: Последовательный порт COM1 SUB-D 9, интерфейс: RS232C, скорость передачи: 2400...115200 бит/с, Последовательный порт COM2 RJ45, интерфейс: RS485, скорость передачи: 2400...115200 RS485, скорость передачи: 187,5 кбит/с совместимый с Siemens MPI, Ethernet RJ45, интерфейс: 10BASE-T/100BASE-TX, Ethernet RJ45, интерфейс: IEEE 802.3, USB 2.0 тип A, USB 2.0 типа mini B
Пределы напряжения питания: 19,2…28,8 В
Температура воздуха для хранения: -20…60 C
Виброустойчивость: 3,5 мм (f = 5…9 Гц) - По осям X,Y и Z в течение 10 циклов (приблизительно 100 мин) - в соответствии с МЭК 61131-2, 1 gn (f = 9…150 Гц) - По осям X, Y и Z в течение 10 циклов (приблизительно 100 мин) - в соответствии с МЭК 61131-2<1/2 Вт устройства, 7 В когда подсветка выключена, 8 В когда подсветка приглушена, 17 В
Питание: Внешний источник
Тип дисплея: Цветной TFT-дисплей с подсветкой
Монтаж продукта: Скрытый монтаж
Ударопрочность: 147 м 61131-2
Тип охлаждения: Природное охлаждение
Разрешение экрана: 640 x 480 пикселей VGA
Степень защиты NEMA: NEMA 4X передняя панель (внутреннее)
Цвет дисплея: 65536 цветов
Яркость: 16 уровней - управление с помощью сенсорной панели, 16 уровней - управление с помощью программного обеспечения
Оборудование для хранения данных: SD-карта, <= 32 ГБ, SDHC карта, <= 32 ГБ
Тип клеммы: Сенсорный дисплей0 белый на 25 C
Cенсорная панель: Резистивная пленка, 1000000 циклов
Символьный шрифт: Китайский (упрощенный китайский), Японский (ANK, кандзи), Корейский, ASCII, Тайваньский (традиционный китайский)
Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, Mitsubishi Melsec посторонние протоколы, Omron Sysmac посторонние протоколы, Rockwell Automation Allen-Bradley посторонние протоколы, Siemens Simatic посторонние протоколы,
PPT
Зона сенсорного управления: 1024 x 1024
Резервные копии данных: 512 КБ внутренняя оперативная память (SRAM)

16 уровней - управление с помощью программного обеспечения
Оборудование для хранения данных: SD-карта, <= 32 ГБ, SDHC карта, <= 32 ГБ
Тип клеммы: Сенсорный дисплей
Срок службы подсветки: 50000 часов белый на 25 C
Символьный шрифт: Китайский (упрощенный китайский), Японский (ANK, кандзи), Корейский, ASCII, Тайвань (традиционный китайский)
Загружаемые протоколы: Schneider Electric Modicon Modbus, Schneider Electric Modi, Schneider Electric Modi, Schneider Electric Modicon FIPWAY, Mitsubishi Melsec посторонние протоколы, Omron Sysmac посторонние протоколы, Rockwell Automation Allen-Bradley посторонние протоколы, Siemens Simatic посторонние протоколы, Schneider Electric Modicon Modbus TCP
Материал передней панели: PPT
Зона 1024
Резервные копии данных: 512 КБ внутренняя оперативная память (SRAM)

16 уровней - управление с помощью программного обеспечения
Оборудование для хранения данных: SD-карта, <= 32 ГБ, SDHC карта, <= 32 ГБ
Тип клеммы: Сенсорный дисплей
Срок службы подсветки: 50000 часов белый на 25 C
Символьный шрифт: Китайский (упрощенный китайский), Японский (ANK, кандзи), Корейский, ASCII, Тайвань (традиционный китайский)
Загружаемые протоколы: Schneider Electric Modicon Modbus, Schneider Electric Modi, Schneider Electric Modi, Schneider Electric Modicon FIPWAY, Mitsubishi Melsec посторонние протоколы, Omron Sysmac посторонние протоколы, Rockwell Automation Allen-Bradley посторонние протоколы, Siemens Simatic посторонние протоколы, Schneider Electric Modicon Modbus TCP
Материал передней панели: PPT
Зона 1024
Резервные копии данных: 512 КБ внутренняя оперативная память (SRAM)
