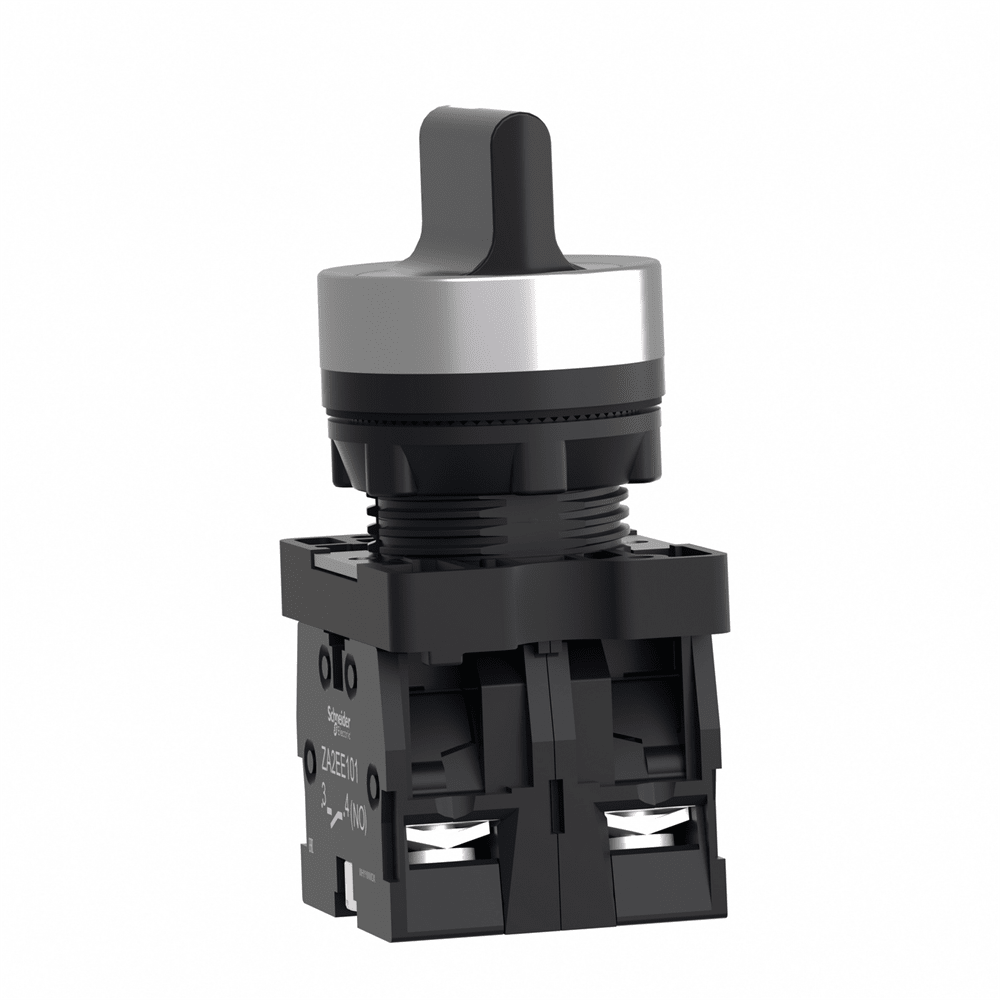

Селекторный переключатель с короткой ручкой, 3 положения, с фиксацией, 2NO XA2ED33

Этот продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. Этот переключатель имеет стандартную ручку. Он имеет 3 рабочих положения и работает с помощью механизма фиксации. Этот переключатель обеспечивает универсальный интерфейс управления машинами. Он имеет 2 NO контакта с медленным разрывом. Это пластиковый переключатель с кольцевым металлическим дизайном. Это продукт со стандартом защиты IP54 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048.1, IEC 60947-1, GB 14048.5 и IEC 60947-5-1. Он легко устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью винтовых соединений. Он ударопрочный, пыленепроницаемый, водостойкий и устойчивый к вибрации, что делает его пригодным для эксплуатации в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: Селекторный переключатель в сборе
Масса нетто: 0,054 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3, 3 10,160 см
Длина 1 упаковки: 10,160 см
Вес 1 упаковки: 50,000 г
Способ крепления: Крепежная гайка: 2… 2,4 Н.м
[Ui] номинальное напряжение изоляции: 600 В в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 0,6 А 0,27 А в 250 В, DC-13, Q600
Клеммы подключения: , момент затяжки: = 1 x 0.5 мм кв, Клеммы Faston, размер соединения: 6.3 мм Стандарты: GB 14048.1, GB 14045-1, IGB 60947-1
Сертификация изделия: CCC, CE
Защитная обработка: TC
Высота: 42 мм
Ширина: 30 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 100<0/0 Высота 0
упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 5,638 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 1600
Высота 3 упаковки: 77, 77 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 98,580 кг
Глубина: 68,2 мм
Категория перенапряжения: Класс I в соответствии с МЭК 536
Рабочая температура окружающей среды: 55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP65 в соответствии с МЭК 60529
Степень ударозащиты: IK06 в соответствии с МЭК 60529
Название устройства: XA2<0/> Механическая износостойкость> Температура собер: -40… 70 C
Электрическая износостойкость: 500000 циклов, AC-15, 3 А на 230 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4, 500000 циклов, DC-13 , 0,2 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4
Защита от короткого замыкания: 10 А предохранитель тип gL в соответствии с МЭК 60269-1
Виброустойчивость: 10 gn (f= 40…500 Гц-6) соединение: 2 нормально открытых
[Ith] условный тепловой ток в открытом вык: 10 А (винтовые зажимы клеммы)
Ударопрочность: 120 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-2> Центр фиксации: >= 30 x 40 мм (панель) – толщина: 1… 5 мм
Профиль устройства управления: Стандартная ручка
Тип исполнительного механизма: Остаться на месте
Материал обрамления: Пластик
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 3 положения 45° - 3 положения 45°
Цвет колпачка/кнопки или лезвия: Черный
Продажа неделимым количеством: 1
Электрическая надежность: ?< 8 головки: Стандартный
