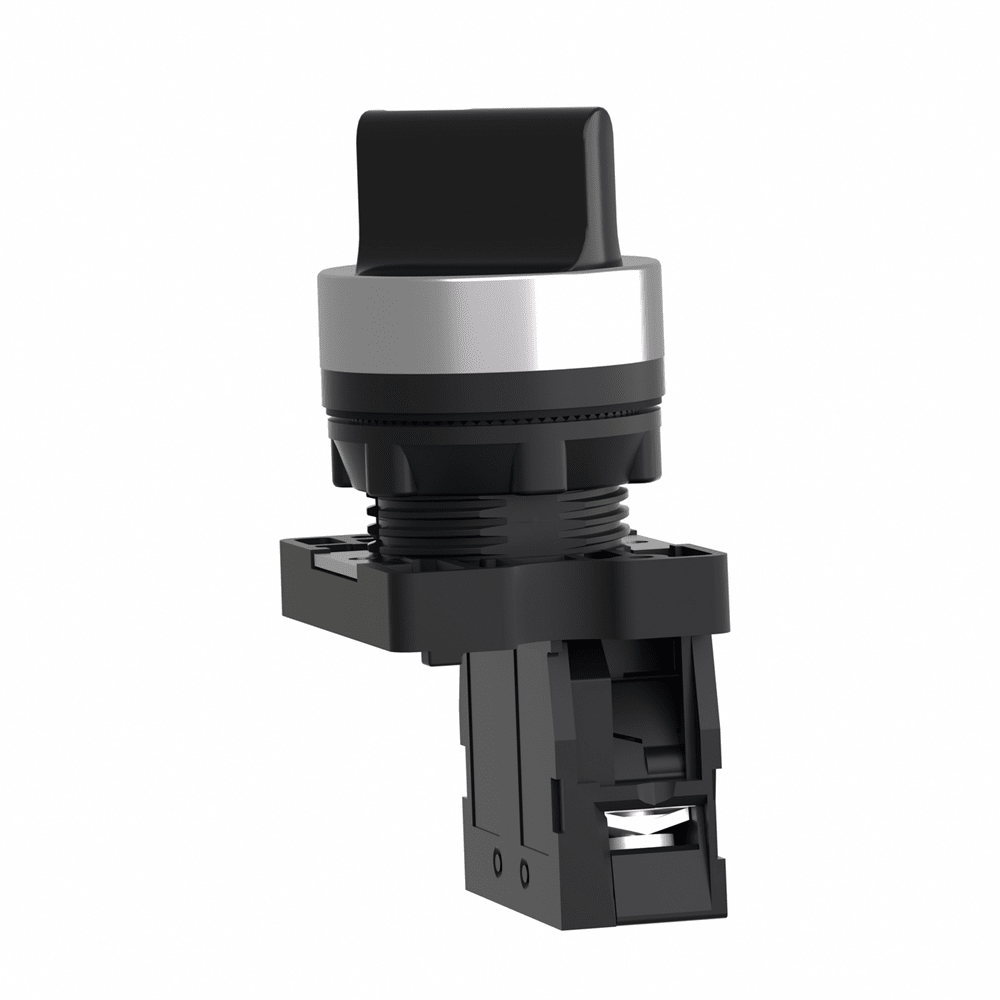

Селекторный переключатель с короткой ручкой, 2 положения, с возвратом, 1NO XA2ED41

Этот продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. Этот переключатель имеет стандартную ручку. Он имеет 2 рабочих положения и работает с помощью пружинного механизма возврата с правым положением пружинного возврата. Этот переключатель обеспечивает универсальный интерфейс управления машинами. Он имеет 1 NO контакт с медленным разрывом. Это пластиковый переключатель с кольцевым металлическим дизайном. Это продукт со стандартом защиты IP54 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048.1, IEC 60947-1, GB 14048.5 и IEC 60947-5-1. Он легко устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью винтовых соединений. Он ударопрочный, пыленепроницаемый, водостойкий и устойчивый к вибрации, что делает его пригодным для эксплуатации в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: Селекторный переключатель в сборе
Масса нетто: 0,041 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4, 4 11,000 см
Длина 1 упаковки: 16,000 см
Вес 1 упаковки: 40,000 г
Способ крепления: Крепежная гайка: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции<0/7 [Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600, 0,27 А в 250 В, DC-13, Q600<0/ 0 0 0 0 0 . кв, Клеммы Faston, размер соединения: 6.3 мм
Стандарты: IEC 60947-1, GB 14048.5, GB 14048.1, IEC 60947-5-1
Сертификация изделия: CE, CCC
Защитная обработка: 2 30 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 5
Высота 2 упаковки: 5,000 см
Ширина 2 упаковки: 5,000 см
Длина 2 упаковки: 15,000 см3,0 0 Вес 2 упаковки: S02
Количество единиц в 3 упаковке: 100
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 4,2 мм
Категория перенапряжения: Класс I в соответствии с МЭК 536
Рабочая температура окружающей среды: -25…55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP65 в соответствии с МЭК 60529
Степень ударозащиты2:9 IK XA2
Механическая износостойкость: 300000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 500000 циклов, AC-15, 3 А на 230 В, производительность < 60 цикл/х 0 60947-5-4, 500000 циклов, DC-13, 0,2 А на 110 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4
Защита от короткого замыкания: 10 А предохранитель> Виброустойчивость: 10 gn (f= 40…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А (винтовые зажимы клеммы) Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (панель) - толщина: 1…5 мм
Профиль устройства управления: Стандартная ручка
обрамление: Пластик
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Цвет колпачка/кнопки или лезвия: Черный
Продажа неделимым количеством: 1
Электрическая надежность: ?< 8 головки: Стандартный
