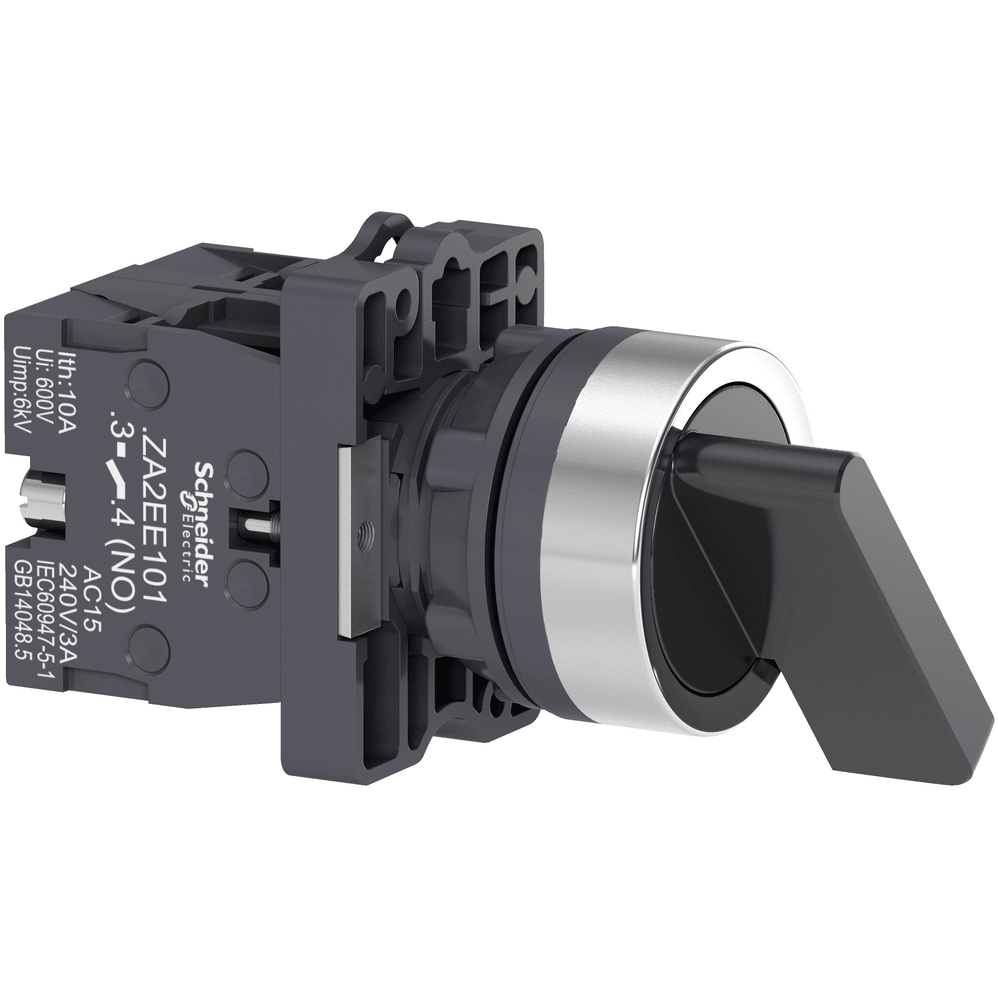

Селекторный переключатель с длинной ручкой, 3 положения, с фиксацией, 2NO XA2EJ33

Этот продукт является частью линейки Easy Harmony XA2, которая включает в себя пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. со стандартом защиты IP54 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048. 1, IEC 60947-1, GB 14048. 5 и IEC 60947-5-1. ударопрочный, пыленепроницаемый, водостойкий и устойчивый к вибрации, что делает его пригодным для эксплуатации в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: Селекторный переключатель в сборе
Масса нетто: 0,055 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 0, 4 см
Длина 1 упаковки: 8,0 см
Вес 1 упаковки: 54,0 г
Способ крепления: Крепежная гайка: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции: 600 В в соответствии с IEC 609 напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600, 0,27 А в 250 В, DC-13, Q600
Клеммы подключения: ,мм затяжки: = 1, с: 6.3 мм
Стандарты: GB 14048.5, IEC 60947-5-1, GB 14048.1, IEC 60947-1
Сертификация изделия: CE, CCC
Защитная обработка: TC
Высота: 48,5 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 9,0 см
Ширина 2 упаковки: 15,0 см
Длина 2 упаковки: 19,0 см
Вес 2 упаковки: 541,0 г
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 30,0 см
Длина 3 упаковки: 40,0 см
Вес 3 упаковки: 5,66 кг
Глубина: 68,2 мм
Рабочая температура окружающей среды: -25…55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP65 в соответствии с МЭК 60529
Степень ударозащиты: IK06 в соответствии с МЭК 60529<0/> Название устройства: XA2<0/0 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 500000 циклов, AC-15, 3 А на 230 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60945-0-4 0,2 А на 110 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4
Защита от короткого замыкания: 10 А предохранитель тип gL согласно МЭК 60269-1
Виброустойчивость: 0 60068-2-6
Тип контакта и соединения: 2 нормально открытых
[Ith] условный тепловой ток в открытом вик: 10 А (винтовые зажимы клеммы)
Ударопрочность: 120 gn (продолжительность = 11 мс) для полусинусоидального 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (панель) - толщина: 1…5 мм
Профиль устройства управления: Длинная ручка
Тип исполнительного механизма: Оставаться на месте
Позиции исполнительного механизма: 3 положения 45° - 3 положения 45°
Цвет колпачка/кнопки или лезвия: Черный
Продажа неделимым количеством: 1
Электрическая надежность: ? < 10exp(-8) на 24 В
