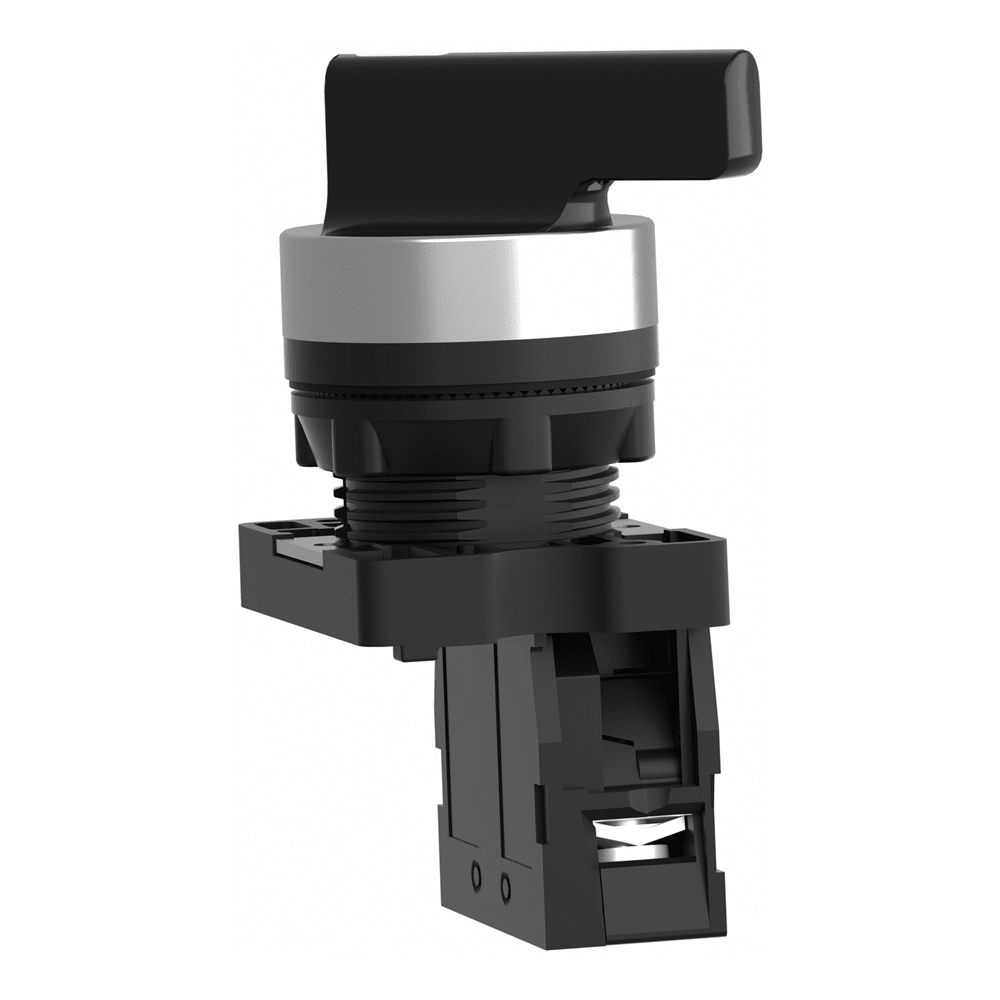

Селекторный переключатель с длинной ручкой, 2 положения, с фиксацией, 1NO XA2EJ21

Этот продукт является частью линейки Easy Harmony XA2, которая включает в себя пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. со стандартом защиты IP54 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048. 1, IEC 60947-1, GB 14048. 5 и IEC 60947-5-1. ударопрочный, пыленепроницаемый, водостойкий и устойчивый к вибрации, что делает его пригодным для эксплуатации в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: Селекторный переключатель в сборе
Масса нетто: 0,041 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 0, 3 см
Длина 1 упаковки: 7,0 см
Вес 1 упаковки: 55,0 г
Способ крепления: Крепежная гайка: 2… 2,4 Н.м
[Ui] номинальное напряжение изоляции: 600 В в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 0,6 А 0,27 А в 250 В, DC-13, Q600
Клеммы подключения: , момент затяжки: = 1 x 0.5 мм кв, Клеммы Faston, размер соединения: 6.3 мм Стандарты: IEC 60947-5-1, GB 14046. 14048.1
Сертификация изделия: CE, CCC
Защитная обработка: TC
Высота: 48,5 мм
Ширина: 30 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 100<5/0 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 5,55 кг
Тип 3 упаковки: PAL
Количество единиц в 3 упаковке: 2000
Высота 3 упаковки: 60,0 см
Длина 3 упаковки: 90,0 см
Вес 3 упаковки: 110,2 кг
Глубина: 68,2 мм
Категория перенапряжения: Класс I в соответствии с МЭК 536
Рабочая температура окружающей среды: -25… 55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP65 в соответствии с МЭК 60529
Степень ударозащиты: IK06 в соответствии с МЭК 60529
Название устройства: XA2<0/> Механическая износостойкость> Температура собер: -40… 70 C
Электрическая износостойкость: 500000 циклов, AC-15, 3 А на 230 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4, 500000 циклов, DC-13 , 0,2 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4
Защита от короткого замыкания: 10 А предохранитель тип gL в соответствии с МЭК 60269-1
Виброустойчивость: 10 gn (f= 40…500 Гц-6) соединение: 1 нормально открытый [Ith] условный тепловой ток в открытом исп: 10 А (винтовые зажимы клеммы)
Ударопрочность: 120 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-2> Центр фиксации: >= 30 x 40 мм (панель) – толщина: 1… 5 мм
Профиль устройства управления: Длинная ручка
Тип исполнительного механизма: Остаться на месте
Материал обрамления: Пластик
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока:Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Цвет колпачка/кнопки или лезвия: Черный
Продажа неделимым количеством: 1
Электрическая надежность: ? < 10exp(-8) на 24 В
