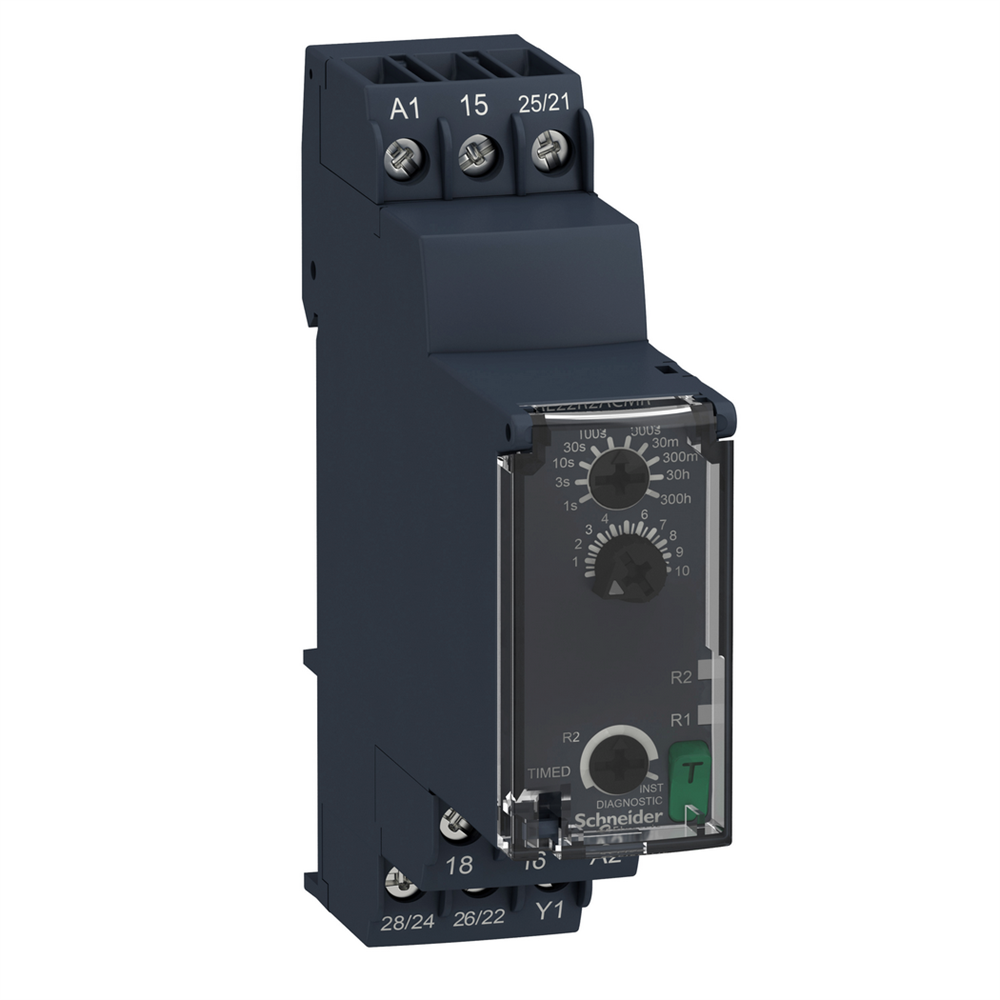

Реле времени с задержкой включения RE22R2ACMR
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Harmony Таймерные реле
Тип изделия или компонента: Однофункциональное реле
Масса нетто: 0,105 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8,2 см
Длина 1 упаковки: 2,6 см
Вес 1 упаковки: 108,0 г
Монтажная опора: 35 мм DIN-рейка в соответствии с МЭК 60715
Клеммы подключения: Винтовые зажимы, 1 x 0.5...1 x 3.2 мм кв (AW наконечника, Винтовые зажимы, 2 x 0.5...2 x 2.5 мм кв (AWG 20...AWG 14) Жесткий без кабельного наконечника, Винтовые зажимы, 1 x 0.2...1 x 2.5 мм кв (AWG 24...AWG 14) 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником
Стандарты: UL 508, МЭК 61812-1
Сертификация изделия: RCM, CCC, CSA, UL, EAC, CE, GL
Ширина: 2 S02
Количество единиц в 2 упаковке: 40
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 4,775 кг
Тип : 640
Высота 3 упаковки: 50,0 см
Ширина 3 упаковки: 60,0 см
Длина 3 упаковки: 80,0 см
Вес 3 упаковки: 86,18 кг
Степень загрязнения: 3 в соответствии с МЭК 606 60664-1
Рабочая температура окружающей среды: -20…60 C
Момент затяжки: 0,6…1 Н.м в соответствии с IEC 60947-1
Материал корпуса: Самозатухающий
Степень защиты: IP40 корпус: conforming to МЭК: МЭК 60529, IP20 клеммы: conforming to МЭК 60529
Название устройства: RE22
Тип управления: Поворотная ручка, Кнопка диагностики
Механическая износостойкость: 10000000 циклов<5/5 Относительная влажность<5/9 окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 100000 циклов, 8 А на 250 В, AC-1, 100000 циклов, 2 А на 24 В, DC-1
Электромагнитная совместимость: Тест на устойчивость к 3 быстрых (емкостной соединительный зажим) в соответствии с МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 1 кВ уровень 3 (дифференциальный режим) в соответствии с МЭК 61000-4-5, Тест на устойчивость к перенапряжению - уровень теста: 2 кВ уровень 3 (Общий Электростатический разряд - уровень теста: 6 кВ уровень 3 (контактный разряд) в соответствии с МЭК 61000-4-2, Электростатический разряд - уровень теста: 8 кВ уровень 3 (выхлоп) в соответствии с МЭК 61000-4-2, Тест на стойкость к излучению РЧ э/м 3 В... ГГц) в соответствии с МЭК 61000-4-3,Приведенные радиочастотные возмущения - уровень теста: 10 В уровень 3 (0,15...80 MГц) в соответствии с МЭК 61000-4-6, Быстрые переходные импульсы - уровень теста: 2 кВ уровень 3 (прямой контакт) в соответствии с МЭК 61000-4-4, Устойчивость к 0 (500 мс) в соответствии с МЭК 61000-4-11, Устойчивость к кратковременным исчезновениям и провалам - уровень теста: 100 % (20 м/с) в соответствии с МЭК 61000-4-11
[Us] номинальное напряжение питания: 24...240 В сети питания: 50...60 Гц +/- 5 %
Номинальный выходной ток: 8 А
Виброустойчивость: 20 м/с? (f= 10…150 Гц) в соответствии с МЭК 60068-2-6
Тип дискретного выхода: Реле
Тип контакта кадмия, 1 переключающий контакт временный или мгновенный контакт, без кадмия
Коммутационная способность [ВА]: 2000 В·А
Потребляемая мощность [ВА]: 3 В·А на 240 В переменный ток
Максимальный ток переключения: 8 А
постоянный ток
Светодиодный индикатор состояния: Зеленый Светодиодная подсветка (постоянный) для индикация указателя набора номера, Желтый СВЕТДИОД (постоянный) для выходное реле включен, Желтый СВЕТОДИОД (быстрое мигание) (медленное мигание) для отсчета времени и выходное реле включено
Диапазон задержки времени: 3...30 ч, 30...300 ч, 0.05...1 с, 30...300 с, 0.3...3 с, 10...100 с, 1...10 с, 3...30... Отклонение температуры: +/- 0.05 %/C
Диапазон напряжения: 0.85...1.1 Us
Электрическая прочность изоляции: 2,5 кВ для 1 mA/1 минута на 50 Гц между выходом реле и источником питания с базовая изоляция<1/2 15 gn не работает для 11 мс в соответствии с МЭК 60068-2-27, 5 gn в действии для 11 мс в соответствии с МЭК 60068-2-27
Монтажное положение: Любое положение
Директивы: 2004/108/EC - электромагнитная совместимость напряжения
Устойчивость к коротким перерывам потребления: 10 мс
Минимальный ток переключения: 10 мА на 5 В постоянный ток
Максимальное напряжение переключения: 250 В переменный ток
Сопротивление изоляции: 100 МОм на 500 Показатели надежности безопасности: MTTFd = 251,1 лет, B10d = 230000
Тип выдержки времени: On-delay и off-delay
Стабильность и повторяемость характерис: +/- 0.5 % в соответствии с МЭК 61812-1
Настройка точности выдержки времени: +/- 10 % от полной шкалы на 25 C в соответствии с МЭК 61812-1
Длина между двумя проводящими частями: 4 кВ/3 в соответствии с МЭК 60664-1
отпуска входного напряжения: <= 2.4 В
1
длительность импульса сигнала управления: 100 мс с параллельной нагрузкой, 30 мс
Время восстановления: 120 мс после снятия напряжения
Номинальное импульсное выдерживаемое напряжение: 5 кВ для 1,2…50 мкс в соответствии с МЭК 60664-1
мс
-
ПроизводительSchneider Electric
-
Тип изделияРеле времени
-
Функция реле времениЗадержка включения
-
Напряжение катушки управления~24 В AC, ~36 В AC, ~48 В AC, ~60 В AC, ~110 В AC, ~220 В AC, =24 В DC, =36 В DC, =48 В DC, =60 В DC, =110 В DC, =220 В DC
-
Номинальный ток (А)5 А
-
Конфигурация контактов2 CO
-
Способ монтажаНа din-рейку
-
Количество модулей1,3 мод.
-
ТипМеханический (аналоговый)
-
Степень пылевлагозащиты IPIP20
-
СерияHarmony (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИндонезия
