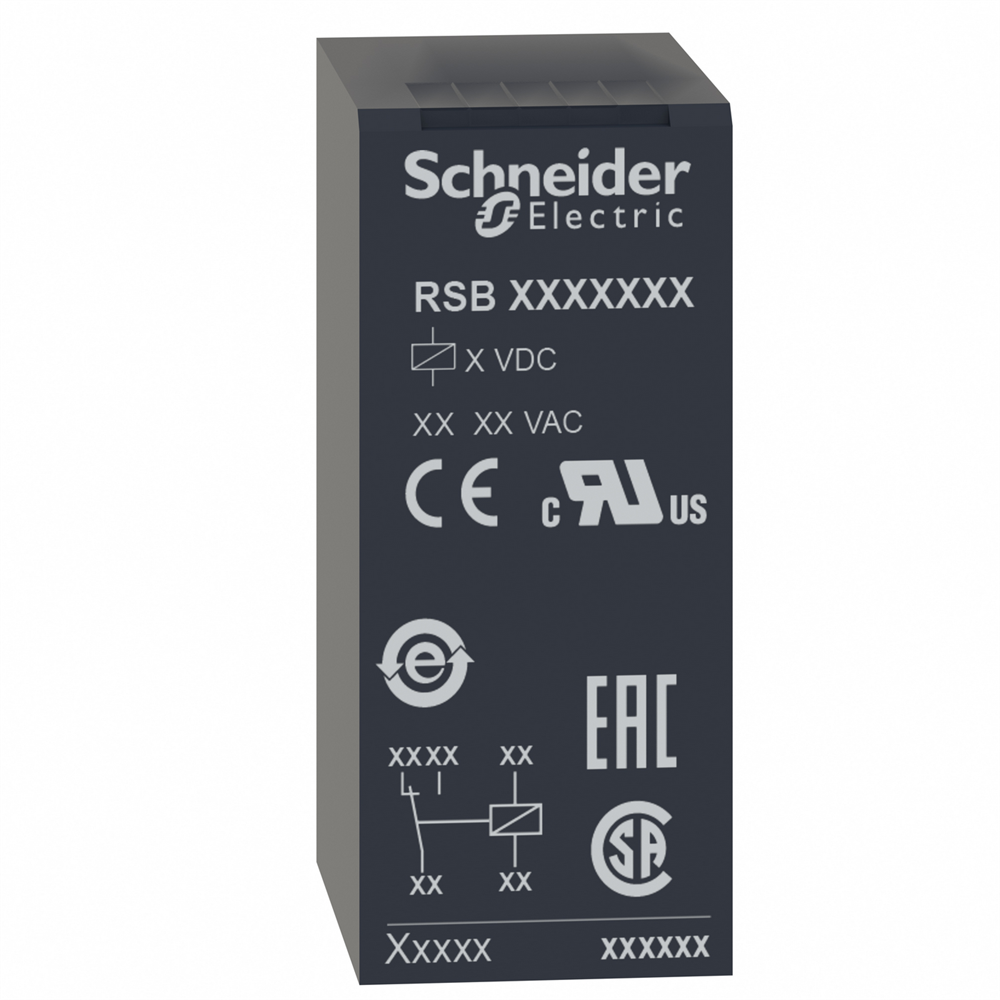

Реле управления с двумя переключающими контактами, 120 вольт переменного тока RSB2A080F7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,014 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,000 см
см
Длина 1 упаковки: 2,900 см
Вес 1 упаковки: 13,000 г
Гарантия: 18 месяцев
[Ue] номинальное рабочее напряжение: 96...180 В переменный ток 50/60 Гц
[Ui] но 60947
[Uimp] номинальное импульсное выдерживаемое напряжение: 3,6 кВ в соответствии с МЭК 61000-4-5
[Ie] номинальный рабочий ток: 4 А (AC-1/DC-1) нормально закрытый в соответствии с МЭК, 8 А (AC-1/DC-1) нормально 5/5 C22.2 № 14, МЭК 61810-1
Сертификация изделия: EAC, CSA, UL
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 1 2,500 см
Длина 2 упаковки: 31,000 см
Вес 2 упаковки: 159,000 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 350
Высота 3 упаковки: 15,00 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 5,320 кг
Рабочая температура окружающей среды: -40…70 C (переменный ток)
Степень защиты: IP40 в соответствии с МЭК 60529
Название устройства: RSB
Тип управления: Без кнопки
Механическая износостойкость: 5000000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов, 8 А на 250 В, 0 А, 0,0 на 250 В, AC-1 нормально закрыт
Виброустойчивость: +/- 1 мм (f= 10…55 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 2 переключающих контакта
[Uc] напряжение схемы управления: 0 ц/ Светодиодный индикатор состояния: Отсутствует
Рабочая скорость: <= 600 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами, 2500 В переменный ток между полюсом контактом
Ударопрочность: 10 gn (длительность = 11 мс) для не работает в соответствии с МЭК 60068-2-27, 5 gn (длительность = 11 мс) для в действии в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболонке Стандартный
Материал контакта: Серебряный сплав (AgNi)
Продажа неделимым количеством: 10
Минимальный ток переключения: 10 мА
Максимальное напряжение переключения: 300 В постоянный ток в соответствии с МЭК
Рабочее время:20 мс действующий, 20 мс сброс
Название серии: Интерфейсное реле
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 2000 ВА/224 ВТ
Минимальная коммутационная способность: 120 Форма контакта: Плоский (типа фастон)
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.15 Uc переменный ток
Среднее потребление катушки: 0,75 В·А переменный ток
Среднее сопротивление сетки 8200 Ом/ %
минимальное напряжение коммутации: 12 В
номинальная резистивная нагрузка: 8 А на 250 В переменный ток, 8 А на 28 В постоянный ток
