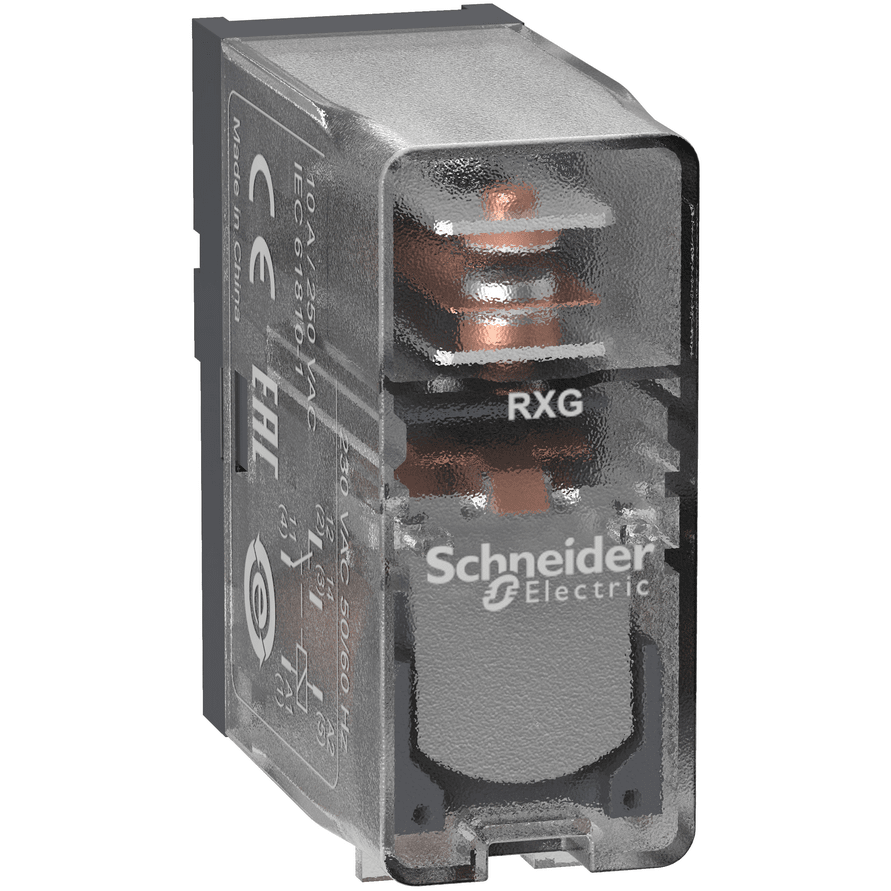

Реле управления Harmony RXG с одним переключающим контактом, 230 вольт переменного тока, 10 ампер, прозрачный корпус RXG15P7

Технические характеристики

Серия продукта: Электромеханическое реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,019 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,45 см/5
Стандарты: МЭК 62812. 508
Сертификация изделия: UL, CSA, EAC, CE, DNV-GL
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,5 см
Ширина 2 упаковки: 7,5 см<2/2 Вес 2 упаковки: 206 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 240
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 15 см
Длина 3 упаковки: 40 см
Ве 5 загрязнение: 2
Категория перенапряжения: ІІІ
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RXG
Механическая износостойкость: 1000000 %
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для нормально открытой резистивной нагрузки при 55 C, 100000 циклов для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изо амплитуда= +/- 0.75 мм (f = 10…150 Гц)в действии, 5 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)не работает
Тип контакта и соединения: 1 переключающий контакт
Ток нагрузки напряжение схемы управления: 230 В переменный ток 50/60 Гц
Рабочая скорость: <= 1800 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между 0 катушкой и контактом с усиленная изоляция
Ударостойкость: 20 gn в действии, 100 gn не работает
Монтажное положение: Любое положение
[Ithe] условный тепловой ток в оболочке: 10 А в -40…55 C
Материал контакта: (AgSnO2In2O3)
Максимальное напряжение переключения: 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции:1000 МОм на 500 В постоянный ток
цвет крышки: Прозрачный
Название серии: Интерфейсное реле
Пределы напряжения цепи управления: 0.8...1.1 Uc переменный ток
Интегральное время: 20 мс
Показатели надежности безопасности: B0/0 коммутационная способность: 2500 ВА
Минимальная коммутационная способность: 500 мВт на 100 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.3 Uc переменный ток
Ко 2 момента: 0,8 Н.м
Сопротивление катушки: 23500 Ом +/- 15 %
Среднее потребление в ВА: 0,82·А 60 Гц
