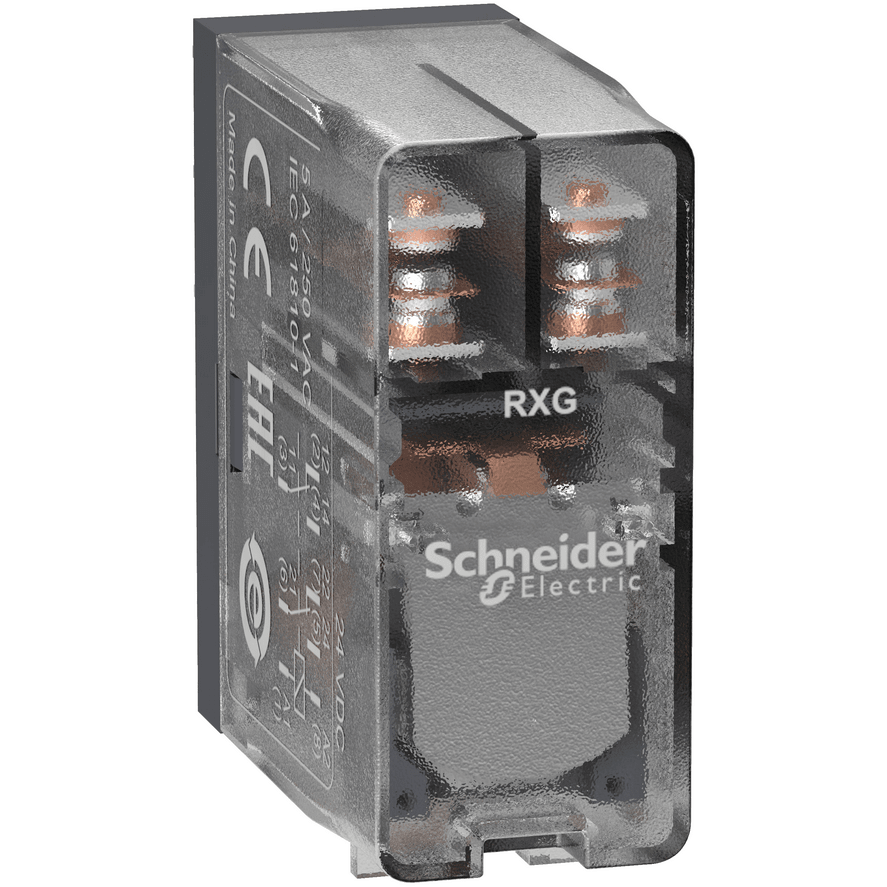

Реле управления Harmony RXG с двумя переключающими контактами, 24 вольта постоянного тока, 5 ампер, прозрачный корпус RXG25BD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,018 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,45 см/5
Степень загрязнения: 2
Категория перенапряжения: III
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
Описание изделия: Полный износостойкость: 10000000 циклов
Относительная влажность: 10…85 %
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для нормально открытый резистивный нагрузка при 55 C при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)в действии, 5 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц) контакты
Ток нагрузки: 5 А на 250 В переменный ток
[Uc] напряжение схемы управления: 24 В постоянный ток
Рабочая скорость: <= 1800 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостый ход0< 0 между контактами с микро выключение изоляция, 5000 В переменный ток между катушкой и контактом с усиленная изоляция изоляция, 3000 В переменный ток между полюсами с базовая изоляция изоляция
Ударопрочность: 20 gn в действии, 100 gn не помещен
Монтаж ток в оболочке: 5 А в -40…55 C
Материал контакта: Серебряный сплав (AgSnO2In2O3)
Максимальное напряжение переключения: 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакту: 1000 МОм на 500 В постоянный ток
цвет крышки: Прозрачный
Название серии: Интерфейсное реле
Интегральное время: 20 мс
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 150 мВт на 10 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc постоянный ток
Коэффициент использования: 20 %
Значение крутящего момента: 0,8 Н.м
Сопротивление катушки: 1100 Ом +/- 10 %
