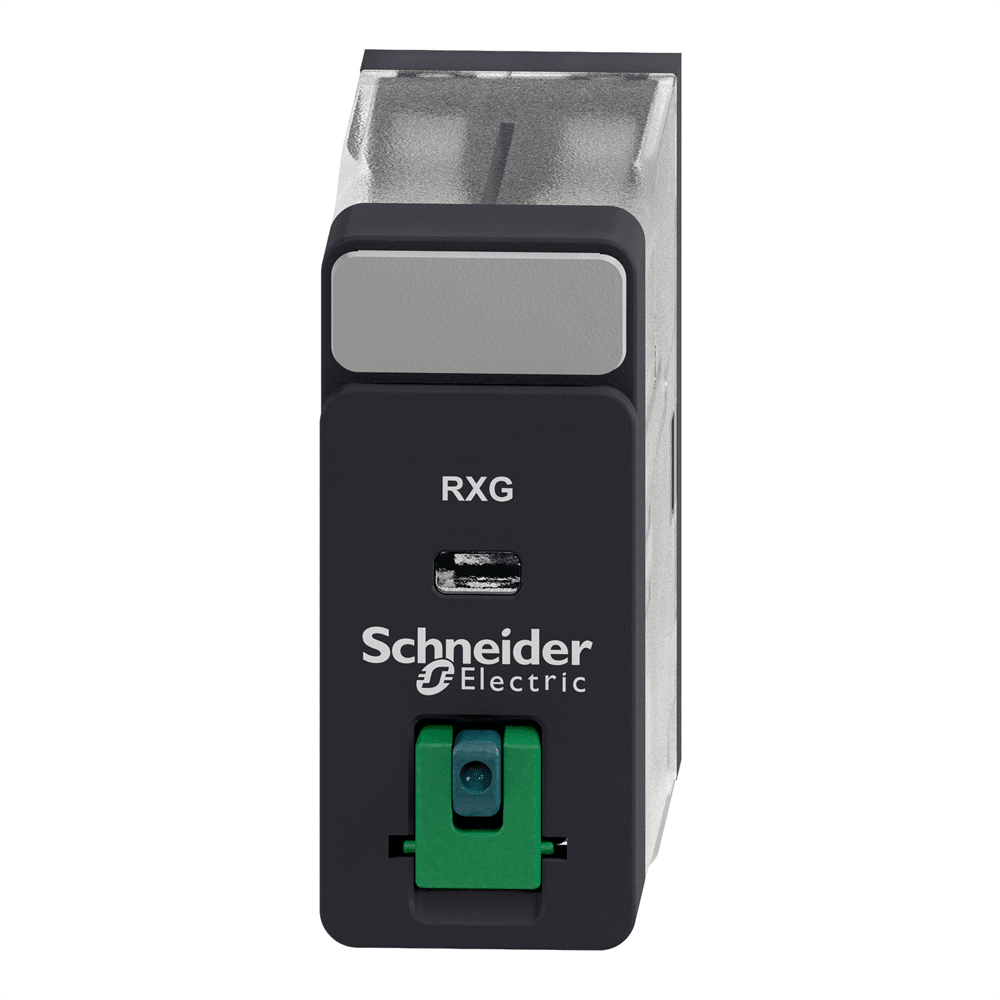

Реле управления - Harmony RXG - 2CO стандарт - 24V DC - 5A - без LED RXG21BD
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,89 см
Длина 1 упаковки: 3,452 см
Вес 1 упаковки: 20,4 г
Минимальное искажение ширины импульса: IP40
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В/ч 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 5 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с UL
Стандарты: UL 508, МЭК 2 14
Сертификация изделия: CSA, CE, EAC, UL, DNV-GL
Степень загрязнения: 2
Категория перенапряжения: III
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
RXG
Тип управления: Кнопка проверки с возможностью блокировки
Местная сигнализация: Сигнализовать
Механическая износостойкость: 10000000 циклов
Относительная влажность: 10…85 %
Температура окружающего воздуха для сожжр: -40 100000 циклов для нормально открытой резистивной нагрузки при 55 C, 100000 циклов для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм 5 , n амплитуда= +/- 0.75 мм (f = 10…150 Гц)не работает
Тип контакта и соединения: 2 переключающих контакта
Ток нагрузки: 5 А на 250 В переменный ток
[Uc] напряжение схемы управления: 24 В постоянный ток< Отсутствует
Рабочая скорость: <= 1800 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микровыключением изоляция, 5000 В переменный ток между катушкой 0 и 0 переменный ток между полюсами с базовая изоляция изоляция
Ударопрочность: 20 gn в действии, 100 gn не работает
Монтажное положение: Любое положение
[Ithe] условный тепловой ток в оболочке: 5 А в -40…55 C
Материал контакта: (AgSnO2In2O3)
Максимальное напряжение переключения: 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции: 1000 МОм на 500
серии: Интерфейсное реле
Интегральное время: 20 мс
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность:1250 ВА
Минимальная коммутационная способность: 50 мВт на 10 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc постоянный ток
Коэффициент использования: 0 Н.м
Сопротивление катушки: 1100 Ом +/- 10 %
-
ПроизводительSchneider Electric
-
Тип релеИнтерфейсные реле
-
Напряжение катушки управления=24 В DC
-
Номинальный ток (А)5 А
-
Конфигурация контактов2 CO
-
Способ монтажаВ розетку на din-рейку
-
Степень пылевлагозащиты IPIP40, RT I
-
Наличие индикацииБез индикации
-
СерияHarmony (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаКитай
