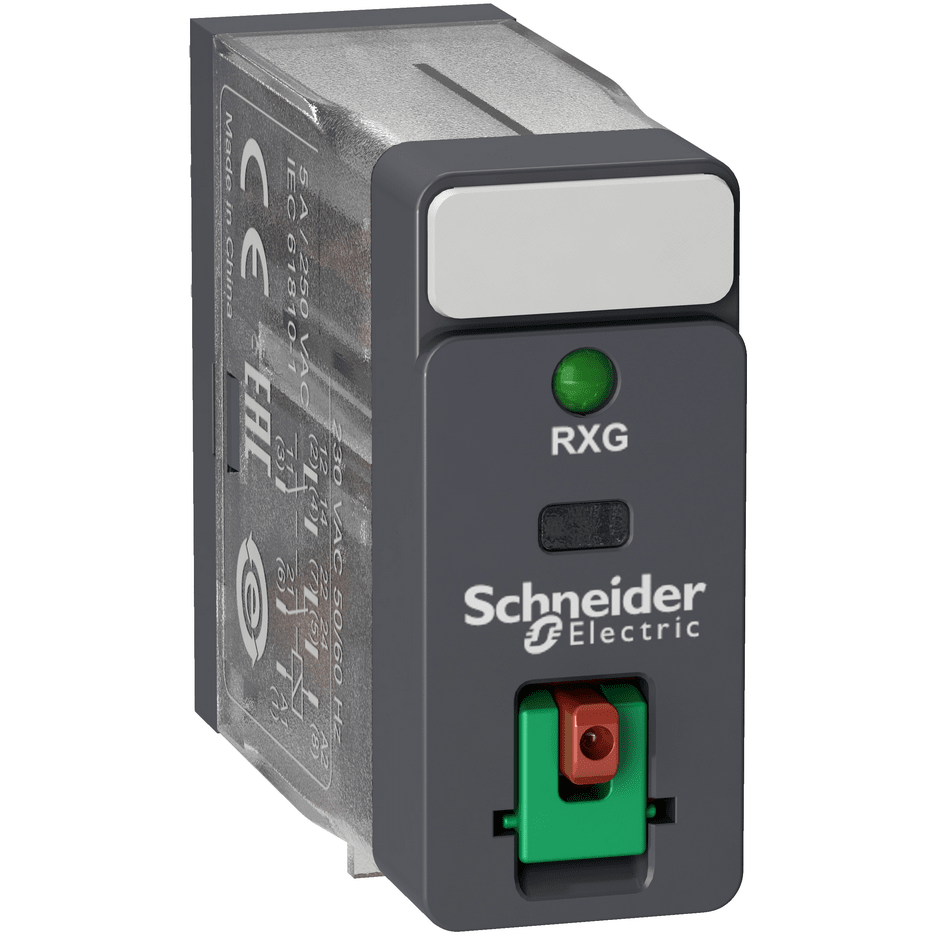

Реле управления - Harmony RXG - 2CO стандарт - 230V AC - 5A - с LED RXG22P7
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1,267 см/0
Вес 1 упаковки: 20 г
Минимальное искажение ширины импульса: IP40
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В> 30 В (ПОСТОЯННЫЙ ТОЧ) в соответствии с UL, 5 А на 30 В (ПОСТОЯННЫЙ ТОЧ) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с UL
Стандарты: CSA C22.2 № 14, 61810-1
Сертификация изделия: UL, EAC, CE, CSA, DNV-GL
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,5 см
Ширина 2 упаковки: 8,2 см
Вес 2 упаковки: 229 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 200
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 15 см
Длина 3 упаковки: 40 см
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Рабочая температура окружающей среды: -40… 70 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RXG
Тип управления: Кнопка проверки с возможностью блокировки
Местная сигнализация: Сигнализовать
Механическая износостойкость: 1000000000 циклов 85 %
Температура окружающего воздуха для собер: -40… 85 C
Электрическая износостойкость: 100000 циклов для нормально открытой резистивной нагрузки при 55 C, 100000 циклов для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn. 10…150 Гц)в действии, 5 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)не работает
Тип контакта и соединения: 2 переключающих контакта
Ток нагрузки: 5 А на 250 В переменный ток
[Uc] 50/60 Гц
Светодиодный индикатор состояния: С
Рабочая скорость: <= 1800 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микро катушкой и контактом с усиленная изоляция изоляция, 3000 В переменный ток между полюсами с базовая изоляция изоляция
Удароустойчивость: 20 gn в действии, 100 gn не работает
Монтажное положение: Любое положение
[0] A4 условный тепловой ток в 55 C
Материал контакта:Серебряный сплав (AgSnO2In2O3)
Максимальное напряжение переключения: 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции: 1000 МЕ/ Стандартный
Название серии: Интерфейсное реле
Пределы напряжения цепи управления: 0.8...1.1 Uc переменный ток
Интегральное время: 20 мс
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 15 мВт на 10 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.3 Uc переменный ток
Коэффициент использования: 20 %
Значение крутящего момента: 0,8 Н.м5-0 0 Ом/-0 %
Среднее потребление в ВА: 0,82·А 60 Гц
-
ПроизводительSchneider Electric
-
Тип релеИнтерфейсные реле
-
Напряжение катушки управления~230 В AC
-
Номинальный ток (А)5 А
-
Конфигурация контактов2 CO
-
Способ монтажаВ розетку на din-рейку
-
Степень пылевлагозащиты IPIP40, RT I
-
Наличие индикацииС LED-индикацией
-
СерияHarmony (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаКитай
