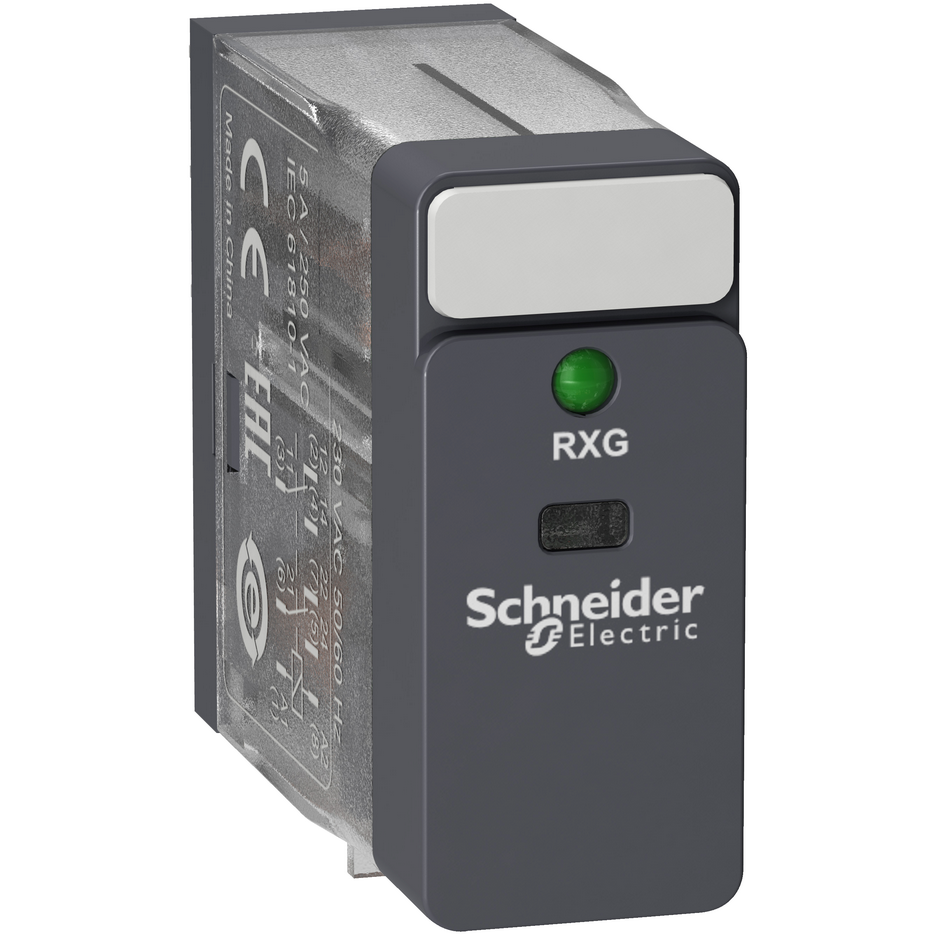

Реле управления - Harmony RXG - 2CO стандарт - 230V AC - 5A - без LTB RXG23P7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,89 см
Длина 1 упаковки: 3,452 см
Вес 1 упаковки: 19,9 г
Минимальное искажение ширины импульса: IP40
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В/ч 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 5 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с UL
Стандарты: МЭК 61810-1, CSA. 508
Сертификация изделия: CSA, CE, UL, EAC, DNV-GL
Степень загрязнения: 2
Категория перенапряжения: III
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
RXG
Местная сигнализация: Сигнализовать
Механическая износоустойчивость0 55 C, 100000 циклов для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)в действии, 5 gn/- амплит 10…150 Гц)не работает
Тип контакта и соединения: 2 переключающих контакта
Ток нагрузки: 5 А на 250 В переменный ток
[Uc] напряжение схемы управления: 230 В переменный ток 50/60 Гц
Светодиод 1800 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микровыключением изоляция, 5000 В переменный ток между катушкой и контактом с усиленная изоляция между изоляцией 0 изоляция
Ударопрочность: 20 gn в действии, 100 gn не работает
Монтажное положение: Любое положение
[Ithe] условный тепловой ток в оболочке: 5 А в -40…55 C
Материал контакта: Серебряный сплав (AgSnO2In2> 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции: 1000 МОм на 500 В постоянный ток
цвет крышки: Стандартный
Название серии: Интерфейсное 0.8...1.1 Uc переменный ток
Интегральное время: 20 мс
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность:1250 ВА
Минимальная коммутационная способность: 50 мВт на 10 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.3 Uc переменный ток
Коэффициент использования: 8 % Н.м
Сопротивление катушки: 23500 Ом +/- 15 %
Среднее потребление в ВА: 0,82·А 60 Гц
